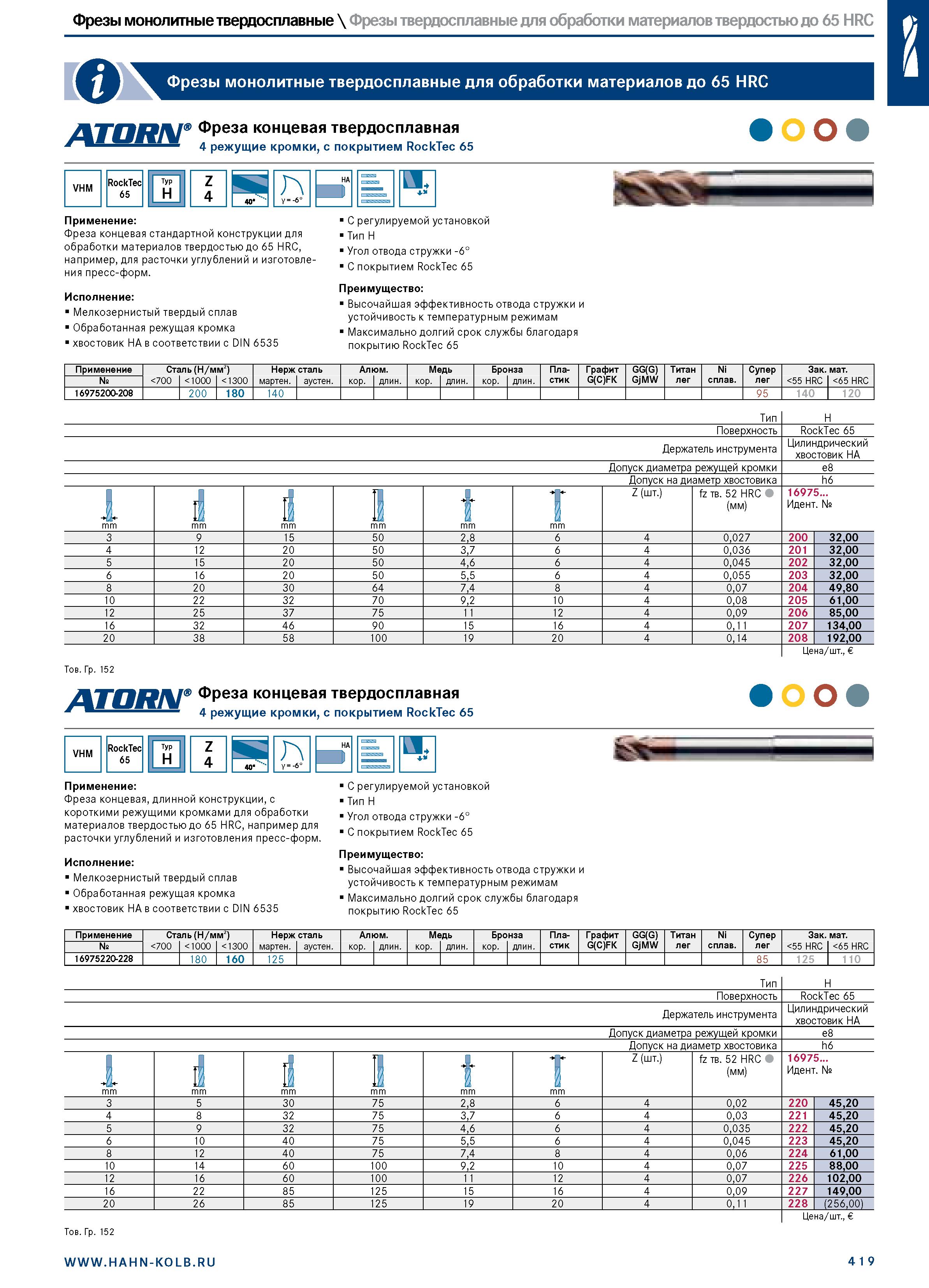

Фрезы монолитные твердосплавные \ Фрезы твердосплавные для обработки материалов твердостью до 65 HRC Я Фрезы монолитные твердосплавные для обработки материалов до 65 HRC ATORN Фреза концевая твердосплавная 4 режущие кромки, с покрытием RockTec 65 оо VHM RockTec 65 Typ H Z 4 40 ' A Y = -6° HA Z3 Применение: Фреза концевая стандартной конструкции для обработки материалов твердостью до 65 HRC, например, для расточки углублений и изготовления пресс-форм. Исполнение: Мелкозернистый твердый сплав Обработанная режущая кромка хвостовик HA в соответствии с DIN 6535 С регулируемой установкой Тип H Угол отвода стружки -6° С покрытием RockTec 65 Преимущество: Высочайшая эффективность отвода стружки и устойчивость к температурным режимам Максимально долгий срок службы благодаря покрытию RockTec 65 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 16975200-208 200 180 140 95 140 120 Тип H Поверхность RockTec 65 Держатель инструмента Цилиндрический хвостовик HA Допуск диаметра режущей кромки mm 1 mm mm " mm Z (шт.) fz тв. 52 HRC (мм) 16975... Идент. № 3 9 15 50 2,8 6 4 0,027 200 32,00 4 12 20 50 3,7 6 4 0,036 201 32,00 5 15 20 50 4,6 6 4 0,045 202 32,00 6 16 20 50 5,5 6 4 0,055 203 32,00 8 20 30 64 7,4 8 4 0,07 204 49,80 10 22 32 70 9,2 10 4 0,08 205 61,00 12 25 37 75 11 12 4 0,09 206 85,00 16 32 46 90 15 16 4 0,11 207 134,00 20 38 58 100 19 20 4 0,14 208 192,00 Тов. Гр. 152 Цена/шт., ATORN Фреза концевая твердосплавная 4 режущие кромки, с покрытием RockTec 65 оо VHM RockTec 65 Typ H Z 4 m 40 ' A Y = -6° H Ш Применение: Фреза концевая, длинной конструкции, с короткими режущими кромками для обработки материалов твердостью до 65 HRC, например для расточки углублений и изготовления пресс-форм Исполнение: Мелкозернистый твердый сплав Обработанная режущая кромка хвостовик HA в соответствии с DIN 6535 С регулируемой установкой Тип H Угол отвода стружки -6° С покрытием RockTec 65 Преимущество: Высочайшая эффективность отвода стружки и устойчивость к температурным режимам Максимально долгий срок службы благодаря покрытию RockTec 65 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 16975220-228 180 160 125 85 125 110 Тип H Поверхность RockTec 65 Держатель инструмента Цилиндрический хвостовик HA Допуск диаметра режущей кромки Допуск на диаметр хвостовика h6 1 mm 1 mm 1 mm t mm 1 mm Z (шт.) fz тв. 52 HRC (мм) 16975... Идент. № 3 5 30 75 2,8 6 4 0,02 220 45,20 4 8 32 75 3,7 6 4 0,03 221 45,20 5 9 32 75 4,6 6 4 0,035 222 45,20 6 10 40 75 5,5 6 4 0,045 223 45,20 8 12 40 75 7,4 8 4 0,06 224 61,00 10 14 60 100 9,2 10 4 0,07 225 88,00 12 16 60 100 11 12 4 0,07 226 102,00 16 22 85 125 15 16 4 0,09 227 149,00 20 26 85 125 19 20 4 0,11 228 (256,00) Цена/шт., Тов. Гр. 152 4 1 9
