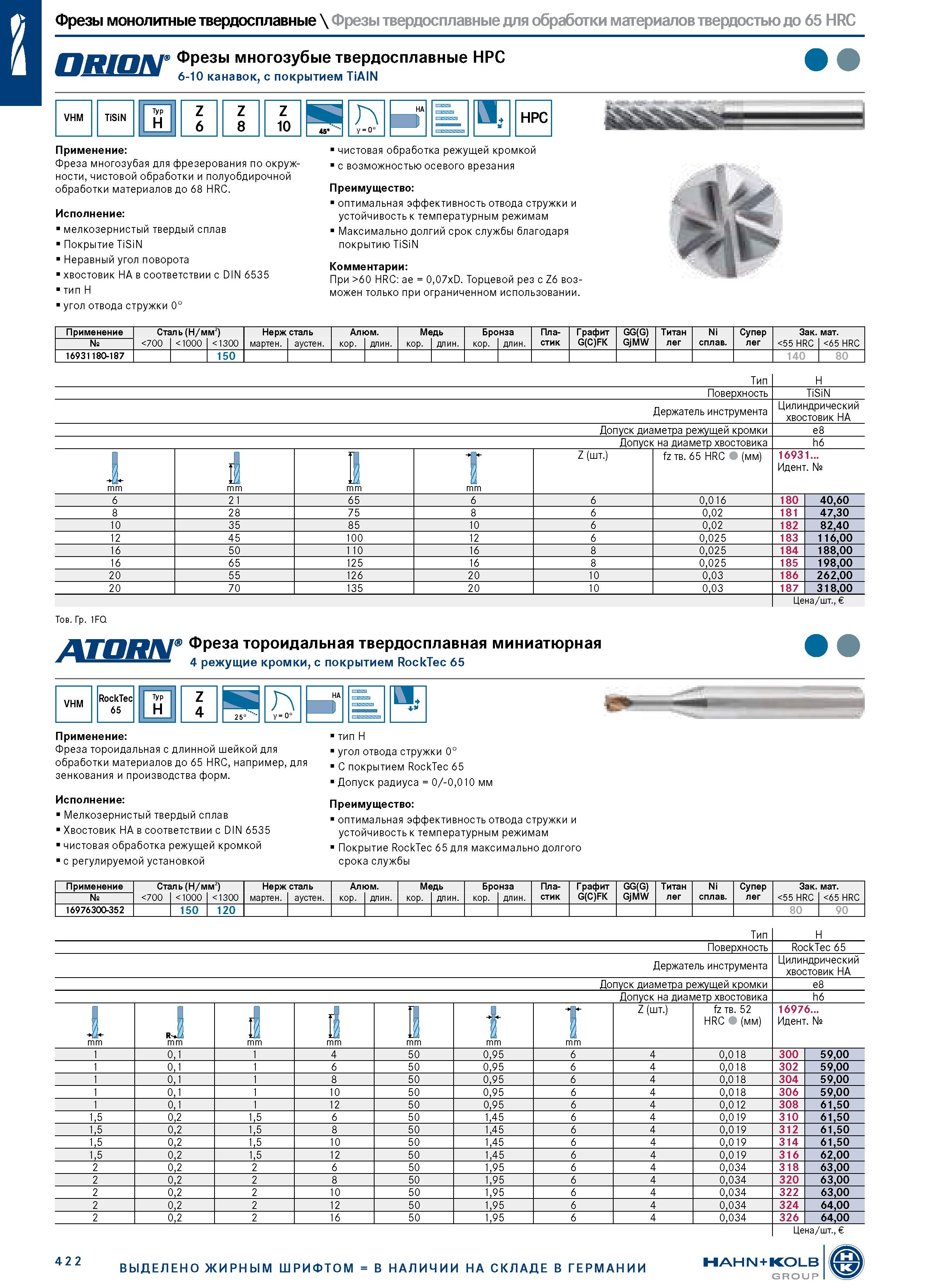

Фрезы монолитные твердосплавные \ Фрезы твердосплавные для обработки материалов твердостью до 65 HRC Фрезы многозубые твердосплавные HPC ф -Ж Uf 6-10 канавок, с покрытием TiAlN VHM TiSiN Typ H Z 6 Z 8 Z 10 45' " A Y = 0° H Ш 13. я HPC Применение: Фреза многозубая для фрезерования по окружности, чистовой обработки и полуобдирочной обработки материалов до 68 HRC. Исполнение: мелкозернистый твердый сплав Покрытие TiSiN Неравный угол поворота хвостовик HA в соответствии с DIN 6535 тип H угол отвода стружки 0° чистовая обработка режущей кромкой с возможностью осевого врезания Преимущество: оптимальная эффективность отвода стружки и устойчивость к температурным режимам Максимально долгий срок службы благодаря покрытию TiSiN Комментарии: При >60 HRC: ae = 0,07xD. Торцевой рез с Z6 возможен только при ограниченном использовании. Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 16931180-187 150 140 80 Тип Поверхность TiSiN Держатель инструмента Цилиндрический хвостовик HA Допуск диаметра режущей кромки e8 Допуск на диаметр хвостовика h6 mm й mm 1 mm " mm Z (шт.) fz тв. 65 HRC (мм) 16931... Идент. № 6 21 65 6 6 0,016 180 40,60 8 28 75 8 6 0,02 181 47,30 10 35 85 10 6 0,02 182 82,40 12 45 100 12 6 0,025 183 116,00 16 50 110 16 8 0,025 184 188,00 16 65 125 16 8 0,025 185 198,00 20 55 126 20 10 0,03 186 262,00 20 70 135 20 10 0,03 187 318,00 Тов. Гр. 1FQ АТОШ г Фреза тороидальная твердосплавная миниатюрная 4 режущие кромки, с покрытием RockTec 65 Цена/шт., VHM RockTec 65 Typ H Z 4 25° A Y = 0° H в LI, Применение: Фреза тороидальная с длинной шейкой для обработки материалов до 65 HRC, например, для зенкования и производства форм. Исполнение: Мелкозернистый твердый сплав Хвостовик HA в соответствии с DIN 6535 чистовая обработка режущей кромкой с регулируемой установкой тип H угол отвода стружки 0° С покрытием RockTec 65 Допуск радиуса = 0/-0,010 мм Преимущество: оптимальная эффективность отвода стружки и устойчивость к температурным режимам Покрытие RockTec 65 для максимально долгого срока службы Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 16976300-352 150 120 80 90 Тип Поверхность RockTec 65 Держатель инструмента Цилиндрический хвостовик HA Допуск диаметра режущей кромки Допуск на диаметр хвостовика h6 mm rJ mm 1 mm " mm Z (шт.) fz тв. 52 HRC (мм) 16976... Идент. № 1 0,1 1 4 50 0,95 6 4 0,018 300 59,00 1 0,1 1 6 50 0,95 6 4 0,018 302 59,00 1 0,1 1 8 50 0,95 6 4 0,018 304 59,00 1 0,1 1 10 50 0,95 6 4 0,018 306 59,00 1 0,1 1 12 50 0,95 6 4 0,012 308 61,50 1,5 0,2 1,5 6 50 1,45 6 4 0,019 310 61,50 1,5 0,2 1,5 8 50 1,45 6 4 0,019 312 61,50 1,5 0,2 1,5 10 50 1,45 6 4 0,019 314 61,50 1,5 0,2 1,5 12 50 1,45 6 4 0,019 316 62,00 2 0,2 2 6 50 1,95 6 4 0,034 318 63,00 2 0,2 2 8 50 1,95 6 4 0,034 320 63,00 2 0,2 2 10 50 1,95 6 4 0,034 322 63,00 2 0,2 2 12 50 1,95 6 4 0,034 324 64,00 2 0,2 2 16 50 1,95 6 4 0,034 326 64,00 Цена/шт., 422 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
