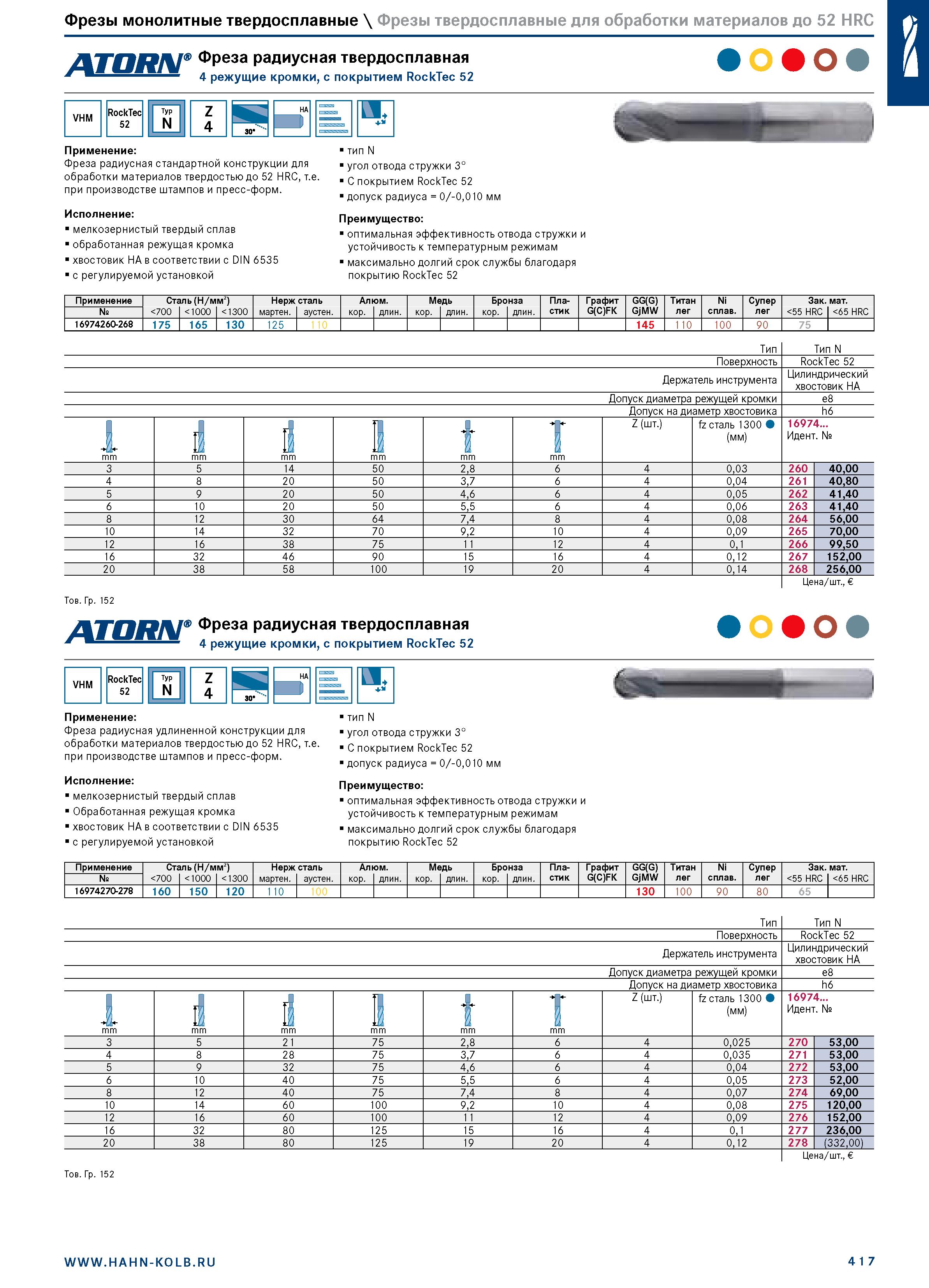

Фрезы монолитные твердосплавные \ Фрезы твердосплавные для обработки материалов до 52 HRC ATORN ' Фреза радиусная твердосплавная 4 режущие кромки, с покрытием RockTec 52 RockTec 52 Z 4 ЯЛ Применение: Фреза радиусная стандартной конструкции для обработки материалов твердостью до 52 HRC, т.е. при производстве штампов и пресс-форм. Исполнение: мелкозернистый твердый сплав обработанная режущая кромка хвостовик HA в соответствии с DIN 6535 с регулируемой установкой тип N угол отвода стружки 3° С покрытием RockTec 52 допуск радиуса = 0/-0,010 мм Преимущество: оптимальная эффективность отвода стружки и устойчивость к температурным режимам максимально долгий срок службы благодаря покрытию RockTec 52 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 16974260-268 175 165 130 125 110 145 110 100 90 75 Тип Тип N Поверхность RockTec 52 Держатель инструмента Цилиндрический хвостовик HA Допуск диаметра режущей кромки Допуск на диаметр хвостовика h6 1 mm 1 mm 1 mm t mm 1 mm Z (шт.) fz сталь 1300 (мм) 16974... Идент. № 3 5 14 50 2,8 6 4 0,03 260 40,00 4 8 20 50 3,7 6 4 0,04 261 40,80 5 9 20 50 4,6 6 4 0,05 262 41,40 6 10 20 50 5,5 6 4 0,06 263 41,40 8 12 30 64 7,4 8 4 0,08 264 56,00 10 14 32 70 9,2 10 4 0,09 265 70,00 12 16 38 75 11 12 4 0,1 266 99,50 16 32 46 90 15 16 4 0,12 267 152,00 20 38 58 100 19 20 4 0,14 268 256,00 Цена/шт., Тов. Гр. 152 Фреза радиусная твердосплавная ' 4 режущие кромки, с покрытием RockTec 52 VHM RockTec 52 Z 4 ял Применение: Фреза радиусная удлиненной конструкции для обработки материалов твердостью до 52 HRC, т.е. при производстве штампов и пресс-форм. Исполнение: мелкозернистый твердый сплав Обработанная режущая кромка хвостовик HA в соответствии с DIN 6535 с регулируемой установкой тип N угол отвода стружки 3° С покрытием RockTec 52 допуск радиуса = 0/-0,010 мм Преимущество: оптимальная эффективность отвода стружки и устойчивость к температурным режимам максимально долгий срок службы благодаря покрытию RockTec 52 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 16974270-278 160 150 120 110 100 130 100 90 80 65 Тип Тип N Поверхность RockTec 52 Держатель инструмента Цилиндрический хвостовик HA Допуск диаметра режущей кромки 1 mm 1 mm 1 mm t mm 1 mm Z (шт.) fz сталь 1300 (мм) 16974... Идент. № 3 5 21 75 2,8 6 4 0,025 270 53,00 4 8 28 75 3,7 6 4 0,035 271 53,00 5 9 32 75 4,6 6 4 0,04 272 53,00 6 10 40 75 5,5 6 4 0,05 273 52,00 8 12 40 75 7,4 8 4 0,07 274 69,00 10 14 60 100 9,2 10 4 0,08 275 120,00 12 16 60 100 11 12 4 0,09 276 152,00 16 32 80 125 15 16 4 0,1 277 236,00 20 38 80 125 19 20 4 0,12 278 (332,00) Тов. Гр. 152 Цена/шт., HA VHM HA 4 1 7
