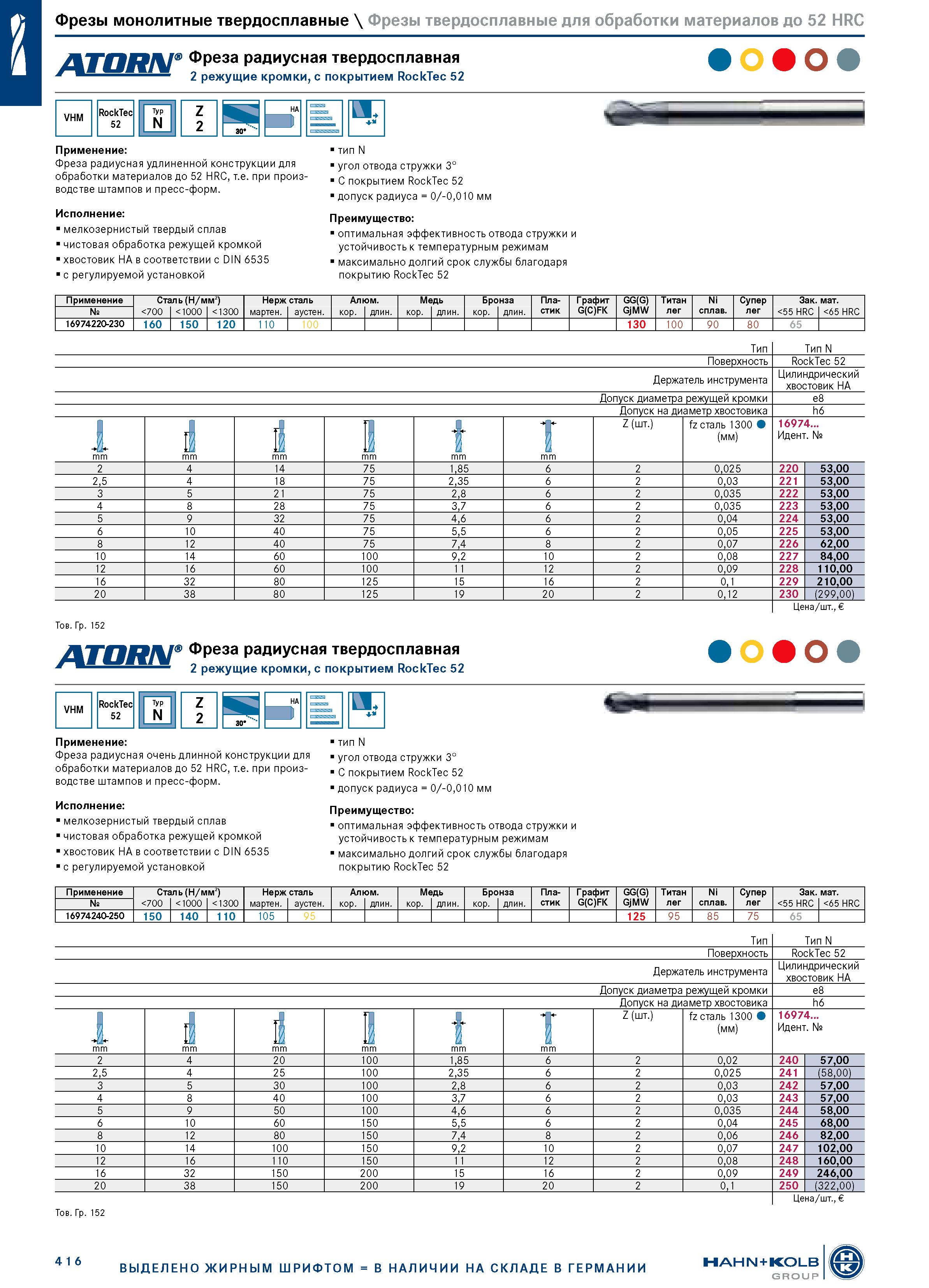

Фрезы монолитные твердосплавные \ Фрезы твердосплавные для обработки материалов до 52 HRC Фреза радиусная твердосплавная г ш 2 режущие кромки, с покрытием RockTec 52 0909 VHM RockTec 52 ЯЛ Применение: Фреза радиусная удлиненной конструкции для обработки материалов до 52 HRC, т.е. при производстве штампов и пресс-форм. Исполнение: мелкозернистый твердый сплав чистовая обработка режущей кромкой хвостовик HA в соответствии с DIN 6535 с регулируемой установкой тип N угол отвода стружки 3° С покрытием RockTec 52 допуск радиуса = 0/-0,010 мм Преимущество: оптимальная эффективность отвода стружки и устойчивость к температурным режимам максимально долгий срок службы благодаря покрытию RockTec 52 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 16974220-230 160 150 120 110 100 130 100 90 80 65 Тип Тип N Поверхность RockTec 52 Держатель инструмента Цилиндрический хвостовик HA Допуск диаметра режущей кромки А mm 1 mm 1 mm t mm T mm Z (шт.) fz сталь 1300 (мм) 16974... Идент. № 2 4 14 75 1,85 6 2 0,025 220 53,00 2,5 4 18 75 2,35 6 2 0,03 221 53,00 3 5 21 75 2,8 6 2 0,035 222 53,00 4 8 28 75 3,7 6 2 0,035 223 53,00 5 9 32 75 4,6 6 2 0,04 224 53,00 6 10 40 75 5,5 6 2 0,05 225 53,00 8 12 40 75 7,4 8 2 0,07 226 62,00 10 14 60 100 9,2 10 2 0,08 227 84,00 12 16 60 100 11 12 2 0,09 228 110,00 16 32 80 125 15 16 2 0,1 229 210,00 20 38 80 125 19 20 2 0,12 230 (299,00) Цена/шт., Тов. Гр. 152 Фреза радиусная твердосплавная 2 режущие кромки, с покрытием RockTec 52 отот VHM RockTec 52 ял HA HA Применение: Фреза радиусная очень длинной конструкции для обработки материалов до 52 HRC, т.е. при производстве штампов и пресс-форм. Исполнение: мелкозернистый твердый сплав чистовая обработка режущей кромкой хвостовик HA в соответствии с DIN 6535 с регулируемой установкой тип N угол отвода стружки 3° С покрытием RockTec 52 допуск радиуса = 0/-0,010 мм Преимущество: оптимальная эффективность отвода стружки и устойчивость к температурным режимам максимально долгий срок службы благодаря покрытию RockTec 52 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 16974240-250 150 140 110 105 95 125 95 85 75 65 Тип Тип N Поверхность RockTec 52 Держатель инструмента Цилиндрический хвостовик HA Допуск диаметра режущей кромки Допуск на диаметр хвостовика h6 А mm 1 mm 1 mm f mm 1 mm Z (шт.) fz сталь 1300 (мм) 16974... Идент. № 2 4 20 100 1,85 6 2 0,02 240 57,00 2,5 4 25 100 2,35 6 2 0,025 241 (58,00) 3 5 30 100 2,8 6 2 0,03 242 57,00 4 8 40 100 3,7 6 2 0,03 243 57,00 5 9 50 100 4,6 6 2 0,035 244 58,00 6 10 60 150 5,5 6 2 0,04 245 68,00 8 12 80 150 7,4 8 2 0,06 246 82,00 10 14 100 150 9,2 10 2 0,07 247 102,00 12 16 110 150 11 12 2 0,08 248 160,00 16 32 150 200 15 16 2 0,09 249 246,00 20 38 150 200 19 20 2 0,1 250 (322,00) Тов. Гр. 152 Цена/шт., 4 1 6 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ НАН N + KOLB GROUP
