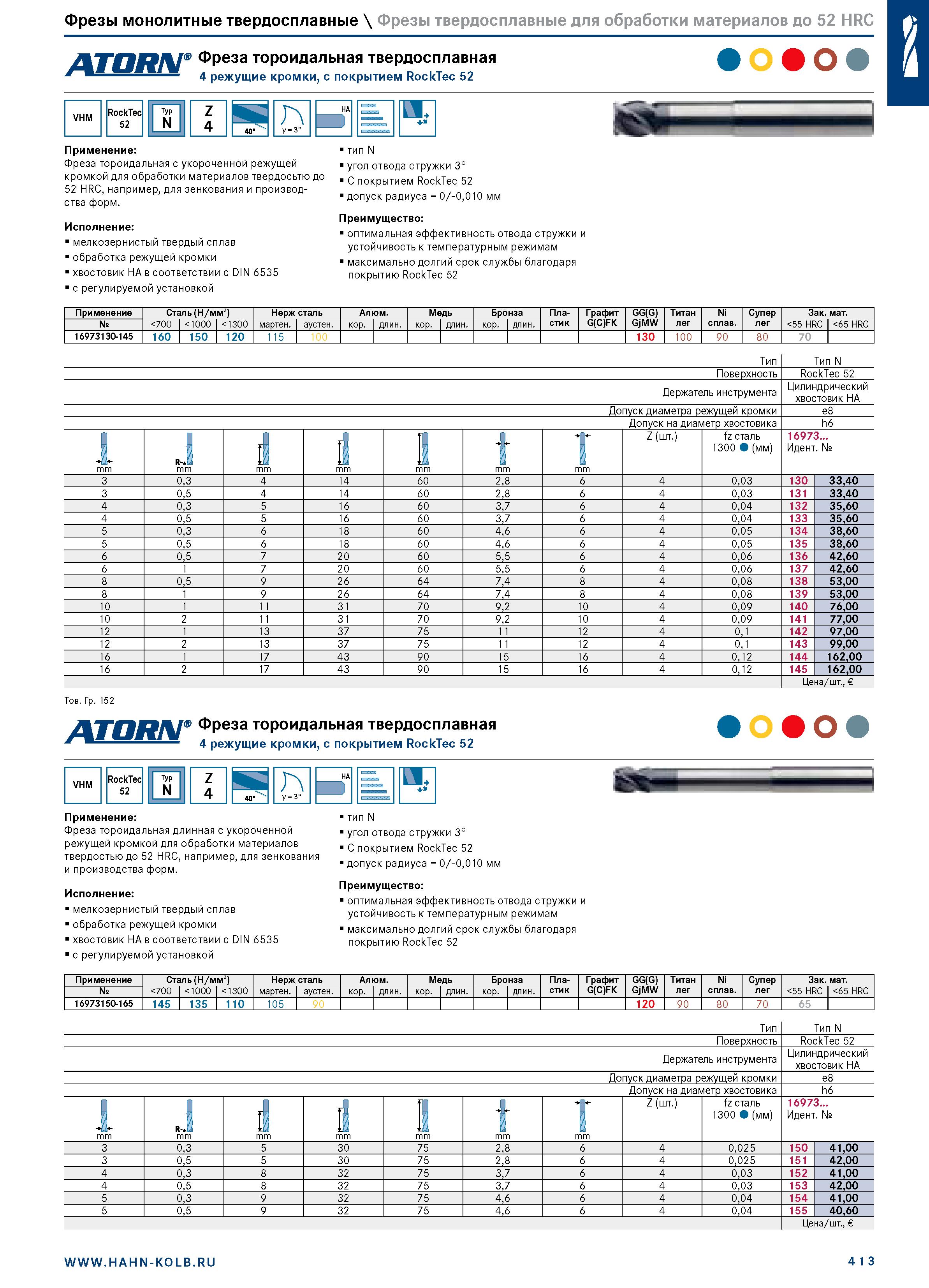

Фрезы монолитные твердосплавные \ Фрезы твердосплавные для обработки материалов до 52 HRC Фреза тороидальная твердосплавная 4 режущие кромки, с покрытием RockTec 52 VHM RockTec 52 Typ N Z 4 40' " Л Y = 3° H Ш и. Применение: Фреза тороидальная с укороченной режущей кромкой для обработки материалов твердосьтю до 52 HRC, например, для зенкования и производства форм. Исполнение: мелкозернистый твердый сплав обработка режущей кромки хвостовик HA в соответствии с DIN 6535 с регулируемой установкой тип N угол отвода стружки 3° С покрытием RockTec 52 допуск радиуса = 0/-0,010 мм Преимущество: оптимальная эффективность отвода стружки и устойчивость к температурным режимам максимально долгий срок службы благодаря покрытию RockTec 52 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 16973130-145 160 150 120 115 100 130 100 90 80 70 Тип Тип N Поверхность RockTec 52 Держатель инструмента Цилиндрический хвостовик HA Допуск диаметра режущей кромки Допуск на диаметр хвостовика h6 А mm И- Й mm i I nm t mm Z (шт.) fz сталь 1300 (мм) 16973... Идент. № 3 0,3 4 14 60 2,8 6 4 0,03 130 33,40 3 0,5 4 14 60 2,8 6 4 0,03 131 33,40 4 0,3 5 16 60 3,7 6 4 0,04 132 35,60 4 0,5 5 16 60 3,7 6 4 0,04 133 35,60 5 0,3 6 18 60 4,6 6 4 0,05 134 38,60 5 0,5 6 18 60 4,6 6 4 0,05 135 38,60 6 0,5 7 20 60 5,5 6 4 0,06 136 42,60 6 1 7 20 60 5,5 6 4 0,06 137 42,60 8 0,5 9 26 64 7,4 8 4 0,08 138 53,00 8 1 9 26 64 7,4 8 4 0,08 139 53,00 10 1 11 31 70 9,2 10 4 0,09 140 76,00 10 2 11 31 70 9,2 10 4 0,09 141 77,00 12 1 13 37 75 11 12 4 0,1 142 97,00 12 2 13 37 75 11 12 4 0,1 143 99,00 16 1 17 43 90 15 16 4 0,12 144 162,00 16 2 17 43 90 15 16 4 0,12 145 162,00 Цена/шт., Тов. Гр. 152 ATORN ' Фреза тороидальная твердосплавная 4 режущие кромки, с покрытием RockTec 52 VHM RockTec 52 Typ N Z 4 40 " A Y = 3° H Ш LT Применение: Фреза тороидальная длинная с укороченной режущей кромкой для обработки материалов твердостью до 52 HRC, например, для зенкования и производства форм. Исполнение: мелкозернистый твердый сплав обработка режущей кромки хвостовик HA в соответствии с DIN 6535 с регулируемой установкой тип N угол отвода стружки 3° С покрытием RockTec 52 допуск радиуса = 0/-0,010 мм Преимущество: оптимальная эффективность отвода стружки и устойчивость к температурным режимам максимально долгий срок службы благодаря покрытию RockTec 52 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 16973150-165 145 135 110 105 90 120 90 80 70 65 Тип Тип N Поверхность RockTec 52 Держатель инструмента Цилиндрический хвостовик HA Допуск диаметра режущей кромки Допуск на диаметр хвостовика h6 А mm J mm 1 mm 1 mm t mm T mm Z (шт.) fz сталь 1300 (мм) 16973... Идент. № 3 0,3 5 30 75 2,8 6 4 0,025 150 41,00 3 0,5 5 30 75 2,8 6 4 0,025 151 42,00 4 0,3 8 32 75 3,7 6 4 0,03 152 41,00 4 0,5 8 32 75 3,7 6 4 0,03 153 42,00 5 0,3 9 32 75 4,6 6 4 0,04 154 41,00 5 0,5 9 32 75 4,6 6 4 0,04 155 40,60 Цена/шт., 41 3
