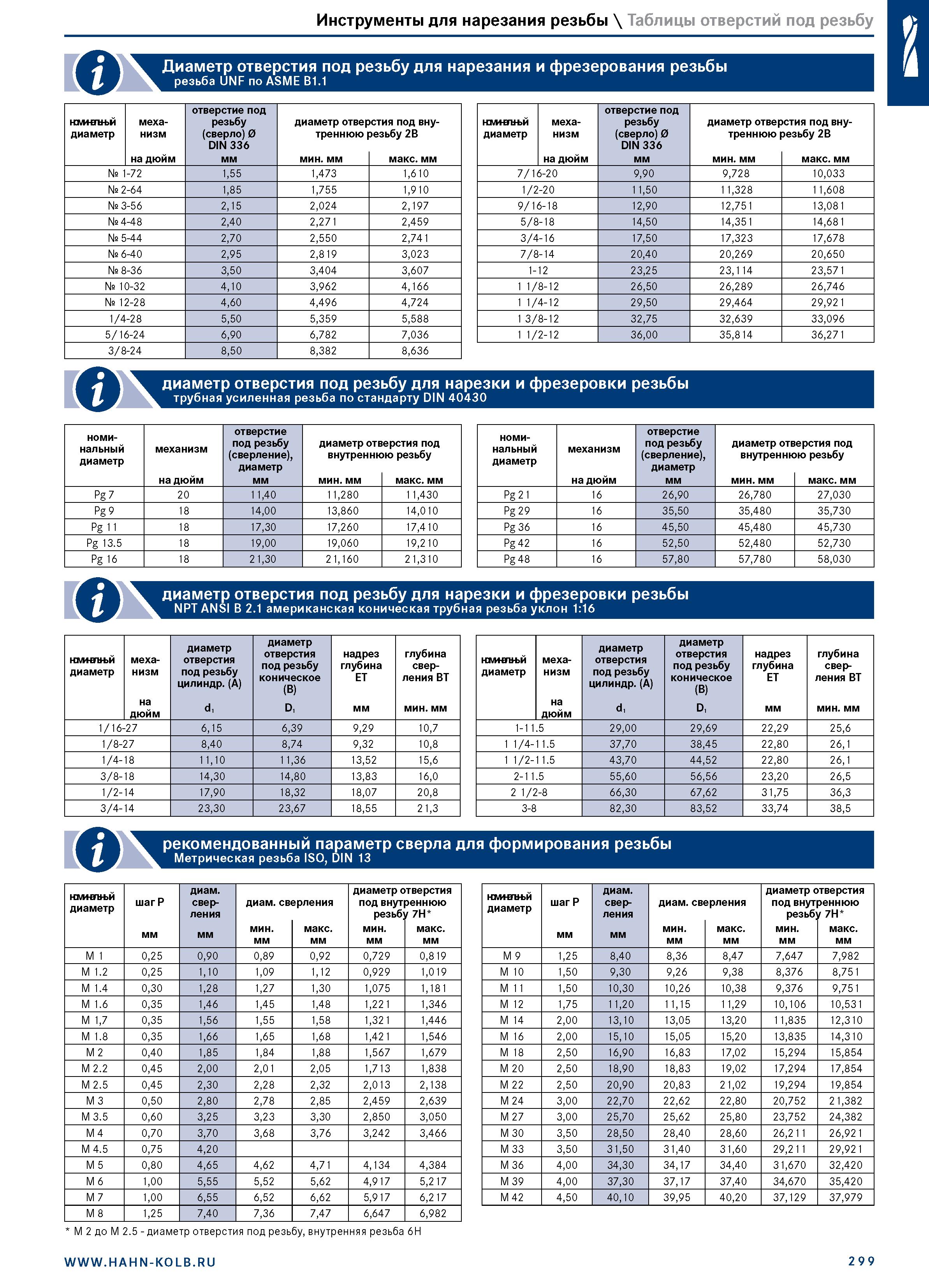

313 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.299

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 299 0313 Lab2u

юн Инструменты для нарезания резьбы \ Таблицы отверстий под резьбу Диаметр отверстия под резьбу для нарезания и фрезерования резьбы резьба UNF по ASME B1.1 нмиапньй диаметр меха- низм на дюйм отверстие под резьбу (сверло) 0 DIN 336 мм диаметр отвер треннюю мин. мм стия под вну-эезьбу 2B макс. мм № 1-72 1,55 1,473 1,610 № 2-64 1,85 1,755 1,910 № 3-56 2,15 2,024 2,197 № 4-48 2,40 2,271 2,459 № 5-44 2,70 2,550 2,741 № 6-40 2,95 2,819 3,023 № 8-36 3,50 3,404 3,607 № 10-32 4,10 3,962 4,166 № 12-28 4,60 4,496 4,724 1/4-28 5,50 5,359 5,588 5/16-24 6,90 6,782 7,036 3/8-24 8,50 8,382 8,636 нмивиъй диаметр меха- низм отверстие под резьбу (сверло) 0 DIN 336 диаметр отверстия под внутреннюю резьбу 2B на дюйм мм мин. мм макс. мм 7/16-20 9,90 9,728 10,033 1/2-20 11,50 11,328 11,608 9/1 5-18 12,90 12,751 13,081 5/8 -18 14,50 14,351 14,681 3/4 -16 17,50 17,323 17,678 7/8-14 20,40 20,269 20,650 1- 12 23,25 23,114 23,571 1 1/8-12 26,50 26,289 26,746 1 1/4-12 29,50 29,464 29,921 1 3/8-12 32,75 32,639 33,096 1 1/2-12 36,00 35,814 36,271 диаметр отверстия под резьбу для нарезки и фрезеровки резьбы трубная усиленная резьба по стандарту DIN 40430 номи- нальный диаметр механизм на дюйм отверстие под резьбу (сверление), диаметр мм диаметр отв внутреннк мин. мм ерстия под >ю резьбу макс. мм Pg 7 20 11,40 11,280 11,430 Pg 9 18 14,00 13,860 14,010 Pg 11 18 17,30 17,260 17,410 Pg 13.5 18 19,00 19,060 19,210 Pg 16 18 21,30 21,160 21,310 диаметр отверстия под резьбу для нарезки и фрезеровки резьбы NPT ANSI B 2.1 американская коническая трубная резьба уклон 1:16 нмиапньй диаметр меха- низм диаметр отверстия под резьбу цилиндр. (A) диаметр отверстия под резьбу коническое (B) надрез глубина ET глубина сверления BT на дюйм d, Dt мм мин. мм 1/16-27 6,15 6,39 9,29 10,7 1/8-27 8,40 8,74 9,32 10,8 1/4- 18 11,10 11,36 13,52 15,6 3/8- 18 14,30 14,80 13,83 16,0 1/2-14 17,90 18,32 18,07 20,8 3/4-14 23,30 23,67 18,55 21,3 рекомендованный параметр сверла для формирования резьбы Метрическая резьба ISO, DIN 13 номи- нальный диаметр механизм на дюйм отверстие под резьбу (сверление), диаметр мм диаметр отв внутренню мин. мм ерстия под >ю резьбу макс. мм Pg 21 16 26,90 26,780 27,030 Pg 29 16 35,50 35,480 35,730 Pg 36 16 45,50 45,480 45,730 Pg 42 16 52,50 52,480 52,730 Pg 48 16 57,80 57,780 58,030 нмиапньй диаметр меха- низм диаметр отверстия под резьбу цилиндр. (A) диаметр отверстия под резьбу коническое (B) надрез глубина ET глубина сверления BT на дюйм dt Dt мм мин. мм 1-11 5 29,00 29,69 22,29 25,6 1/4- 11.5 37,70 38,45 22,80 26,1 1/2- 11.5 43,70 44,52 22,80 26,1 2-11 5 55,60 56,56 23,20 26,5 2 1/2-8 66,30 67,62 31,75 36,3 3-8 82,30 83,52 33,74 38,5 нмиапньй диаметр шаг P мм диам. свер- ления мм диам. св мин. мм ерления макс. мм диаметр о под внут резьб мин. мм тверстия реннюю у 7H макс. мм M 1 0,25 0,90 0,89 0,92 0,729 0,819 M 1.2 0,25 1,10 1,09 1,12 0,929 1,019 M 1.4 0,30 1,28 1,27 1,30 1,075 1,181 M 1.6 0,35 1,46 1,45 1,48 1,221 1,346 M 1,7 0,35 1,56 1,55 1,58 1,321 1,446 M 1.8 0,35 1,66 1,65 1,68 1,421 1,546 M 2 0,40 1,85 1,84 1,88 1,567 1,679 M 2.2 0,45 2,00 2,01 2,05 1,713 1,838 M 2.5 0,45 2,30 2,28 2,32 2,013 2,138 M 3 0,50 2,80 2,78 2,85 2,459 2,639 M 3.5 0,60 3,25 3,23 3,30 2,850 3,050 M 4 0,70 3,70 3,68 3,76 3,242 3,466 M 4.5 0,75 4,20 M 5 0,80 4,65 4,62 4,71 4,134 4,384 M 6 1,00 5,55 5,52 5,62 4,917 5,217 M 7 1,00 6,55 6,52 6,62 5,917 6,217 M 8 1,25 7,40 7,36 7,47 6,647 6,982 нмкпнъй диаметр шаг P мм диам. свер- ления мм диам. св мин. мм ерления макс. мм диаметр о под внут резьб мин. мм тверстия реннюю у 7H макс. мм M 9 1,25 8,40 8,36 8,47 7,647 7,982 M 10 1,50 9,30 9,26 9,38 8,376 8,751 M 11 1,50 10,30 10,26 10,38 9,376 9,751 M 12 1,75 11,20 11,15 11,29 10,106 10,531 M 14 2,00 13,10 13,05 13,20 11,835 12,310 M 16 2,00 15,10 15,05 15,20 13,835 14,310 M 18 2,50 16,90 16,83 17,02 15,294 15,854 M 20 2,50 18,90 18,83 19,02 17,294 17,854 M 22 2,50 20,90 20,83 21,02 19,294 19,854 M 24 3,00 22,70 22,62 22,80 20,752 21,382 M 27 3,00 25,70 25,62 25,80 23,752 24,382 M 30 3,50 28,50 28,40 28,60 26,211 26,921 M 33 3,50 31,50 31,40 31,60 29,211 29,921 M 36 4,00 34,30 34,17 34,40 31,670 32,420 M 39 4,00 37,30 37,17 37,40 34,670 35,420 M 42 4,50 40,10 39,95 40,20 37,129 37,979 M 2 до M 2.5 - диаметр отверстия под резьбу, внутренняя резьба 6H 299
