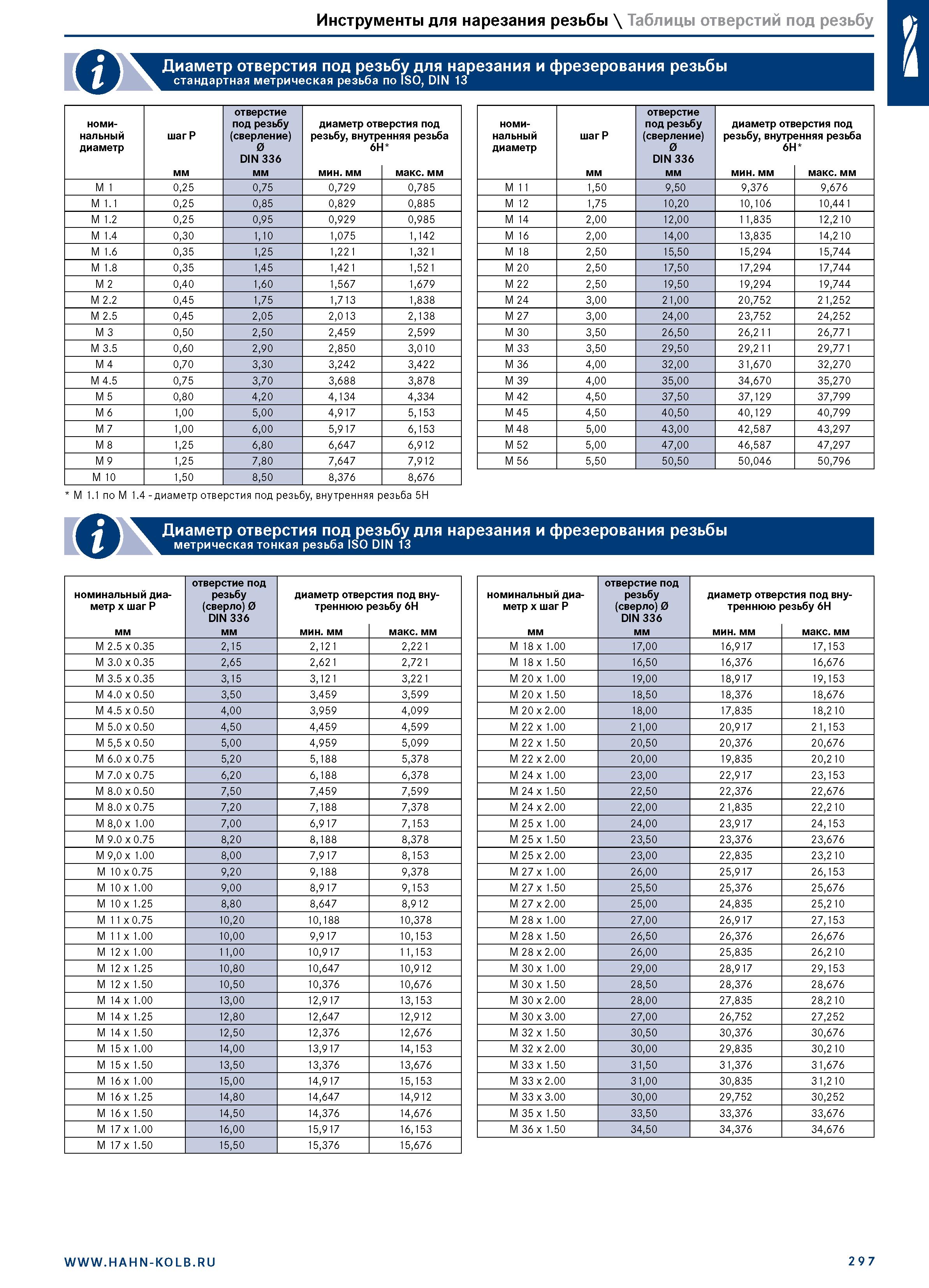

№В Инструменты для нарезания резьбы \ Таблицы отверстий под резьбу Диаметр отверстия под резьбу для нарезания и фрезерования резьбы стандартная метрическая резьба по ISO, DIN 13 номи- нальный диаметр шаг P мм отверстие под резьбу (сверление) 0 DIN 336 мм диаметр отв резьбу, внутр 6H мин. мм ерстия под енняя резьба макс. мм M 1 0,25 0,75 0,729 0,785 M 1.1 0,25 0,85 0,829 0,885 M 1.2 0,25 0,95 0,929 0,985 M 1.4 0,30 1,10 1,075 1,142 M 1.6 0,35 1,25 1,221 1,321 M 1.8 0,35 1,45 1,421 1,521 M 2 0,40 1,60 1,567 1,679 M 2.2 0,45 1,75 1,713 1,838 M 2.5 0,45 2,05 2,013 2,138 M 3 0,50 2,50 2,459 2,599 M 3.5 0,60 2,90 2,850 3,010 M 4 0,70 3,30 3,242 3,422 M 4.5 0,75 3,70 3,688 3,878 M 5 0,80 4,20 4,134 4,334 M 6 1,00 5,00 4,917 5,153 M 7 1,00 6,00 5,917 6,153 M 8 1,25 6,80 6,647 6,912 M 9 1,25 7,80 7,647 7,912 M 10 1,50 8,50 8,376 8,676 номи- нальный диаметр шаг P мм отверстие под резьбу (сверление) 0 DIN 336 мм диаметр отв резьбу, внутр 6H мин. мм ерстия под енняя резьба макс. мм M 11 1,50 9,50 9,376 9,676 M 12 1,75 10,20 10,106 10,441 M 14 2,00 12,00 11,835 12,210 M 16 2,00 14,00 13,835 14,210 M 18 2,50 15,50 15,294 15,744 M 20 2,50 17,50 17,294 17,744 M 22 2,50 19,50 19,294 19,744 M 24 3,00 21,00 20,752 21,252 M 27 3,00 24,00 23,752 24,252 M 30 3,50 26,50 26,211 26,771 M 33 3,50 29,50 29,211 29,771 M 36 4,00 32,00 31,670 32,270 M 39 4,00 35,00 34,670 35,270 M 42 4,50 37,50 37,129 37,799 M 45 4,50 40,50 40,129 40,799 M 48 5,00 43,00 42,587 43,297 M 52 5,00 47,00 46,587 47,297 M 56 5,50 50,50 50,046 50,796 M 1.1 по M 1.4 - диаметр отверстия под резьбу, внутренняя резьба 5H Диаметр отверстия под резьбу для нарезания и фрезерования резьбы метрическая тонкая резьба ISO DIN 13 номинальный диаметр х шаг P отверстие под резьбу (сверло) 0 DIN 336 диаметр отверстия под внутреннюю резьбу бН мм мм мин. мм макс. мм M 2.5 x 0.35 2,15 2,121 2,221 M 3.0 x 0.35 2,65 2,621 2,721 M 3.5 x 0.35 3,15 3,121 3,221 M 4.0 x 0.50 3,50 3,459 3,599 M 4.5 x 0.50 4,00 3,959 4,099 M 5.0 x 0.50 4,50 4,459 4,599 M 5,5 x 0.50 5,00 4,959 5,099 M 6.0 x 0.75 5,20 5,188 5,378 M 7.0 x 0.75 6,20 6,188 6,378 M 8.0 x 0.50 7,50 7,459 7,599 M 8.0 x 0.75 7,20 7,188 7,378 M 8,0 x 1.00 7,00 6,917 7,153 M 9.0 x 0.75 8,20 8,188 8,378 M 9,0 x 1.00 8,00 7,917 8,153 M 10 x 0.75 9,20 9,188 9,378 M 10 x 1.00 9,00 8,917 9,153 M 10 x 1.25 8,80 8,647 8,912 M 11 x 0.75 10,20 10,188 10,378 M 11 x 1.00 10,00 9,917 10,153 M 12 x 1.00 11,00 10,917 11,153 M 12 x 1.25 10,80 10,647 10,912 M 12 x 1.50 10,50 10,376 10,676 M 14 x 1.00 13,00 12,917 13,153 M 14 x 1.25 12,80 12,647 12,912 M 14 x 1.50 12,50 12,376 12,676 M 15 x 1.00 14,00 13,917 14,153 M 15 x 1.50 13,50 13,376 13,676 M 16 x 1.00 15,00 14,917 15,153 M 16 x 1.25 14,80 14,647 14,912 M 16 x 1.50 14,50 14,376 14,676 M 17 x 1.00 16,00 15,917 16,153 M 17 x 1.50 15,50 15,376 15,676 номинальный диаметр х шаг P отверстие под резьбу (сверло) 0 DIN 336 диаметр отверстия под внутреннюю резьбу бН мм мм мин. мм макс. мм M 18 x 1.00 17,00 16,917 17,153 M 18 x 1.50 16,50 16,376 16,676 M 20 x 1.00 19,00 18,917 19,153 M 20 x 1.50 18,50 18,376 18,676 M 20 x 2.00 18,00 17,835 18,210 M 22 x 1.00 21,00 20,917 21,153 M 22 x 1.50 20,50 20,376 20,676 M 22 x 2.00 20,00 19,835 20,210 M 24 x 1.00 23,00 22,917 23,153 M 24 x 1.50 22,50 22,376 22,676 M 24 x 2.00 22,00 21,835 22,210 M 25 x 1.00 24,00 23,917 24,153 M 25 x 1.50 23,50 23,376 23,676 M 25 x 2.00 23,00 22,835 23,210 M 27 x 1.00 26,00 25,917 26,153 M 27 x 1.50 25,50 25,376 25,676 M 27 x 2.00 25,00 24,835 25,210 M 28 x 1.00 27,00 26,917 27,153 M 28 x 1.50 26,50 26,376 26,676 M 28 x 2.00 26,00 25,835 26,210 M 30 x 1.00 29,00 28,917 29,153 M 30 x 1.50 28,50 28,376 28,676 M 30 x 2.00 28,00 27,835 28,210 M 30 x 3.00 27,00 26,752 27,252 M 32 x 1.50 30,50 30,376 30,676 M 32 x 2.00 30,00 29,835 30,210 M 33 x 1.50 31,50 31,376 31,676 M 33 x 2.00 31,00 30,835 31,210 M 33 x 3.00 30,00 29,752 30,252 M 35 x 1.50 33,50 33,376 33,676 M 36 x 1.50 34,50 34,376 34,676 297
