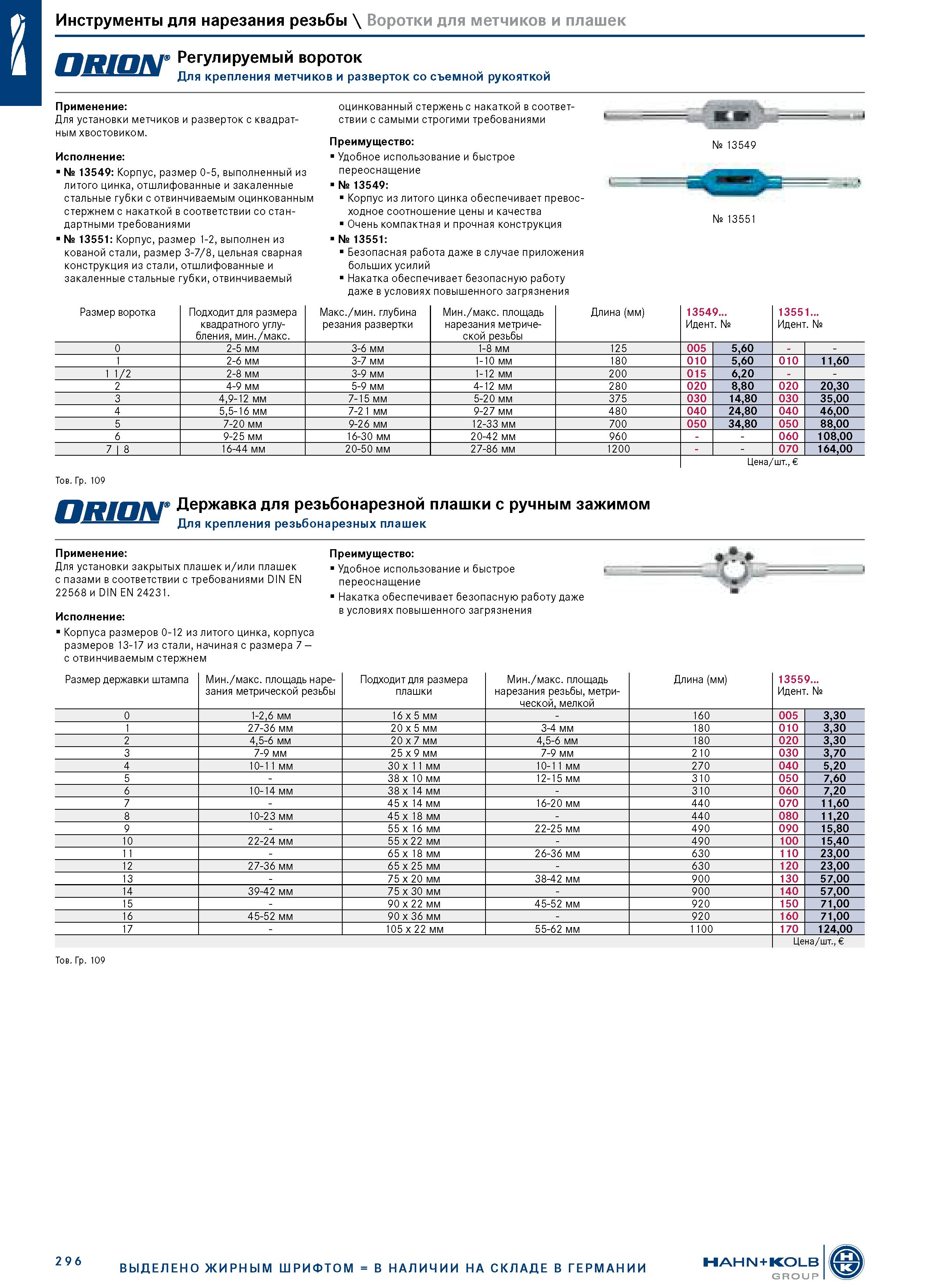

Инструменты для нарезания резьбы \ Воротки для метчиков и плашек Регулируемый вороток " Для крепления метчиков и разверток со съемной рукояткой Применение: Для установки метчиков и разверток с квадратным хвостовиком. Исполнение: № 13549: Корпус, размер 0-5, выполненный из литого цинка, отшлифованные и закаленные стальные губки с отвинчиваемым оцинкованным стержнем с накаткой в соответствии со стандартными требованиями № 13551: Корпус, размер 1-2, выполнен из кованой стали, размер 3-7/8, цельная сварная конструкция из стали, отшлифованные и закаленные стальные губки, отвинчиваемый оцинкованный стержень с накаткой в соответствии с самыми строгими требованиями Преимущество: Удобное использование и быстрое переоснащение № 13549: Корпус из литого цинка обеспечивает превос -ходное соотношение цены и качества Очень компактная и прочная конструкция № 13551: Безопасная работа даже в случае приложения больших усилий Накатка обеспечивает безопасную работу даже в условиях повышенного загрязнения № 13549 № 13551 Размер воротка Подходит для размера квадратного углубления, мин./макс. Макс./мин. глубина резания развертки Мин./макс. площадь нарезания метрической резьбы Длина (мм) 13549... Идент. № 13551... Идент. № 0 2-5 мм 3-6 мм 1-8 мм 125 005 5,60 - - 1 2-6 мм 3-7 мм 1-10 мм 180 010 5,60 010 11,60 1 1/2 2-8 мм 3-9 мм 1-12 мм 200 015 6,20 - - 2 4-9 мм 5-9 мм 4-12 мм 280 020 8,80 020 20,30 3 4,9-12 мм 7-15 мм 5-20 мм 375 030 14,80 030 35,00 4 5,5-16 мм 7-21 мм 9-27 мм 480 040 24,80 040 46,00 5 7-20 мм 9-26 мм 12-33 мм 700 050 34,80 050 88,00 6 9-25 мм 16-30 мм 20-42 мм 960 - - 060 108,00 7 8 16-44 мм 20-50 мм 27-86 мм 1200 - - 070 164,00 Цена/шт., Тов. Гр. 109 Державка для резьбонарезной плашки с ручным зажимом " Для крепления резьбонарезных плашек Применение: Для установки закрытых плашек и/или плашек с пазами в соответствии с требованиями DIN EN 22568 и DIN EN 24231. Исполнение: Корпуса размеров 0 -12 из литого цинка, корпуса размеров 13-17 из стали, начиная с размера 7 -с отвинчиваемым стержнем Преимущество: Удобное использование и быстрое переоснащение Накатка обеспечивает безопасную работу даже в условиях повышенного загрязнения Размер державки штампа Мин./макс. площадь нарезания метрической резьбы Подходит для размера плашки Мин./макс. площадь нарезания резьбы, метрической, мелкой Длина (мм) 13559... Идент. № 0 1-2,6 мм 16 x 5 мм - 160 005 3,30 1 27-36 мм 20 x 5 мм 3-4 мм 180 010 3,30 2 4,5-6 мм 20 x 7 мм 4,5-6 мм 180 020 3,30 3 7-9 мм 25 x 9 мм 7-9 мм 210 030 3,70 4 10-11 мм 30 x 11 мм 10-11 мм 270 040 5,20 5 - 38 x 10 мм 12-15 мм 310 050 7,60 6 10-14 мм 38 x 14 мм - 310 060 7,20 7 - 45 x 14 мм 16-20 мм 440 070 11,60 8 10-23 мм 45 x 18 мм - 440 080 11,20 9 - 55 x 16 мм 22-25 мм 490 090 15,80 10 22-24 мм 55 x 22 мм - 490 100 15,40 11 - 65 x 18 мм 26-36 мм 630 110 23,00 12 27-36 мм 65 x 25 мм - 630 120 23,00 13 - 75 x 20 мм 38-42 мм 900 130 57,00 14 39-42 мм 75 x 30 мм - 900 140 57,00 15 - 90 x 22 мм 45-52 мм 920 150 71,00 16 45-52 мм 90 x 36 мм - 920 160 71,00 17 - 105 x 22 мм 55-62 мм 1100 170 124,00 Цена/шт., Тов. Гр. 109 296 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
