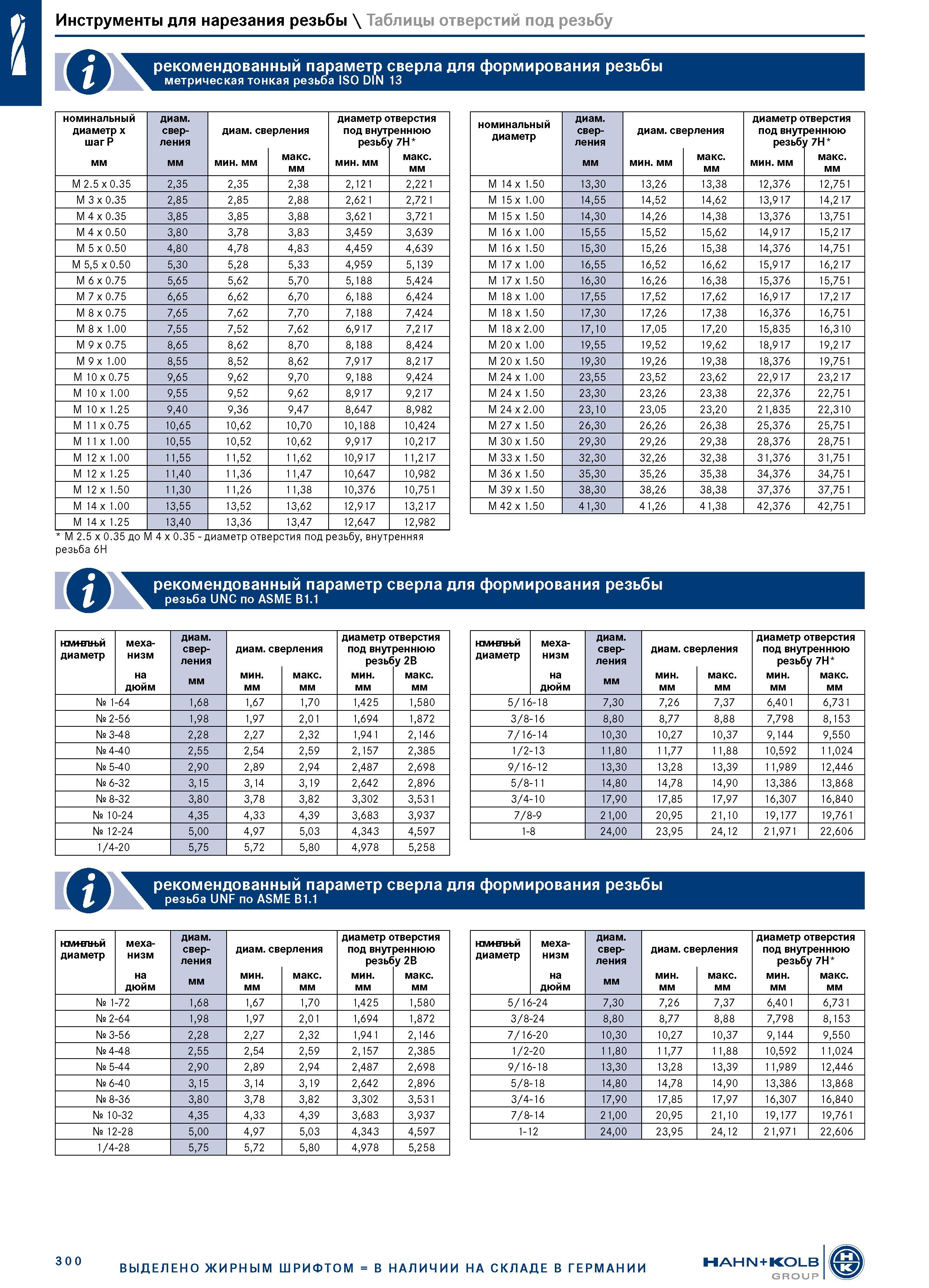

Инструменты для нарезания резьбы \ Таблицы отверстий под резьбу Юн рекомендованный па метрическая тонкая резьба ISO DIN 13 сверла для формирования резьбы номинальный диаметр х шаг P мм диам. свер- ления мм диам. св мин. мм ерления макс. мм S m S 1 S 4 . ао н 5 с s дм тверстия реннюю у 7H макс. мм M 2.5 x 0.35 2,35 2,35 2,38 2,121 2,221 M 3 x 0.35 2,85 2,85 2,88 2,621 2,721 M 4 x 0.35 3,85 3,85 3,88 3,621 3,721 M 4 x 0.50 3,80 3,78 3,83 3,459 3,639 M 5 x 0.50 4,80 4,78 4,83 4,459 4,639 M 5,5 x 0.50 5,30 5,28 5,33 4,959 5,139 M 6 x 0.75 5,65 5,62 5,70 5,188 5,424 M 7 x 0.75 6,65 6,62 6,70 6,188 6,424 M 8 x 0.75 7,65 7,62 7,70 7,188 7,424 M 8 x 1.00 7,55 7,52 7,62 6,917 7,217 M 9 x 0.75 8,65 8,62 8,70 8,188 8,424 M 9 x 1.00 8,55 8,52 8,62 7,917 8,217 M 10 x 0.75 9,65 9,62 9,70 9,188 9,424 M 10 x 1.00 9,55 9,52 9,62 8,917 9,217 M 10 x 1.25 9,40 9,36 9,47 8,647 8,982 M 11 x 0.75 10,65 10,62 10,70 10,188 10,424 M 11 x 1.00 10,55 10,52 10,62 9,917 10,217 M 12 x 1.00 11,55 11,52 11,62 10,917 11,217 M 12 x 1.25 11,40 11,36 11,47 10,647 10,982 M 12 x 1.50 11,30 11,26 11,38 10,376 10,751 M 14 x 1.00 13,55 13,52 13,62 12,917 13,217 M 14 x 1.25 13,40 13,36 13,47 12,647 12,982 номинальный диаметр диам. свер- ления мм диам. св мин. мм ерления макс. мм диаметр о под внут резьб мин. мм тверстия реннюю у 7H макс. мм M 14 x 1.50 13,30 13,26 13,38 12,376 12,751 M 15 x 1.00 14,55 14,52 14,62 13,917 14,217 M 15 x 1.50 14,30 14,26 14,38 13,376 13,751 M 16 x 1.00 15,55 15,52 15,62 14,917 15,217 M 16 x 1.50 15,30 15,26 15,38 14,376 14,751 M 17 x 1.00 16,55 16,52 16,62 15,917 16,217 M 17 x 1.50 16,30 16,26 16,38 15,376 15,751 M 18 x 1.00 17,55 17,52 17,62 16,917 17,217 M 18 x 1.50 17,30 17,26 17,38 16,376 16,751 M 18 x 2.00 17,10 17,05 17,20 15,835 16,310 M 20 x 1.00 19,55 19,52 19,62 18,917 19,217 M 20 x 1.50 19,30 19,26 19,38 18,376 19,751 M 24 x 1.00 23,55 23,52 23,62 22,917 23,217 M 24 x 1.50 23,30 23,26 23,38 22,376 22,751 M 24 x 2.00 23,10 23,05 23,20 21,835 22,310 M 27 x 1.50 26,30 26,26 26,38 25,376 25,751 M 30 x 1.50 29,30 29,26 29,38 28,376 28,751 M 33 x 1.50 32,30 32,26 32,38 31,376 31,751 M 36 x 1.50 35,30 35,26 35,38 34,376 34,751 M 39 x 1.50 38,30 38,26 38,38 37,376 37,751 M 42 x 1.50 41,30 41,26 41,38 42,376 42,751 M 2.5 x 0.35 до M 4 x 0.35 - диаметр отверстия под резьбу, внутренняя резьба 6H Юн рекомендованный параметр сверла для формирования резьбы резьба uNc по ASME B1.1 нмиоиый диаметр меха- низм на дюйм диам. свер- ления мм диам. св мин. мм ерления макс. мм диаметр о под внут резьб мин. мм тверстия реннюю у 2B макс. мм № 1-64 1,68 1,67 1,70 1,425 1,580 № 2-56 1,98 1,97 2,01 1,694 1,872 № 3-48 2,28 2,27 2,32 1,941 2,146 № 4-40 2,55 2,54 2,59 2,157 2,385 № 5-40 2,90 2,89 2,94 2,487 2,698 № 6-32 3,15 3,14 3,19 2,642 2,896 № 8-32 3,80 3,78 3,82 3,302 3,531 № 10-24 4,35 4,33 4,39 3,683 3,937 № 12-24 5,00 4,97 5,03 4,343 4,597 1/4-20 5,75 5,72 5,80 4,978 5,258 нмиспньй диаметр меха- низм на дюйм диам. свер- ления мм диам. св мин. мм ерления макс. мм диаметр о под внут резьб мин. мм тверстия реннюю у 7H макс. мм 5/16-18 7,30 7,26 7,37 6,401 6,731 3/8-16 8,80 8,77 8,88 7,798 8,153 7/16-14 10,30 10,27 10,37 9,144 9,550 1/2-13 11,80 11,77 11,88 10,592 11,024 9/16-12 13,30 13,28 13,39 11,989 12,446 5/8-11 14,80 14,78 14,90 13,386 13,868 3/4-10 17,90 17,85 17,97 16,307 16,840 7/8-9 21,00 20,95 21,10 19,177 19,761 1-8 24,00 23,95 24,12 21,971 22,606 № рекомендованный параметр сверла для формирования резьбы резьба UNF по ASME B1.1 нмиоиый диаметр меха- низм на дюйм диам. свер- ления мм диам. св мин. мм ерления макс. мм диаметр о под внут резьб мин. мм тверстия реннюю у 2B макс. мм № 1-72 1,68 1,67 1,70 1,425 1,580 № 2-64 1,98 1,97 2,01 1,694 1,872 № 3-56 2,28 2,27 2,32 1,941 2,146 № 4-48 2,55 2,54 2,59 2,157 2,385 № 5-44 2,90 2,89 2,94 2,487 2,698 № 6-40 3,15 3,14 3,19 2,642 2,896 № 8-36 3,80 3,78 3,82 3,302 3,531 № 10-32 4,35 4,33 4,39 3,683 3,937 № 12-28 5,00 4,97 5,03 4,343 4,597 1/4-28 5,75 5,72 5,80 4,978 5,258 нмиспньй диаметр меха- низм на дюйм диам. свер- ления мм диам. св мин. мм ерления макс. мм диаметр о под внут резьб мин. мм тверстия реннюю у 7H макс. мм 5/16-24 7,30 7,26 7,37 6,401 6,731 3/8-24 8,80 8,77 8,88 7,798 8,153 7/16-20 10,30 10,27 10,37 9,144 9,550 1/2-20 11,80 11,77 11,88 10,592 11,024 9/16-18 13,30 13,28 13,39 11,989 12,446 5/8-18 14,80 14,78 14,90 13,386 13,868 3/4-16 17,90 17,85 17,97 16,307 16,840 7/8-14 21,00 20,95 21,10 19,177 19,761 1-12 24,00 23,95 24,12 21,971 22,606 300 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
