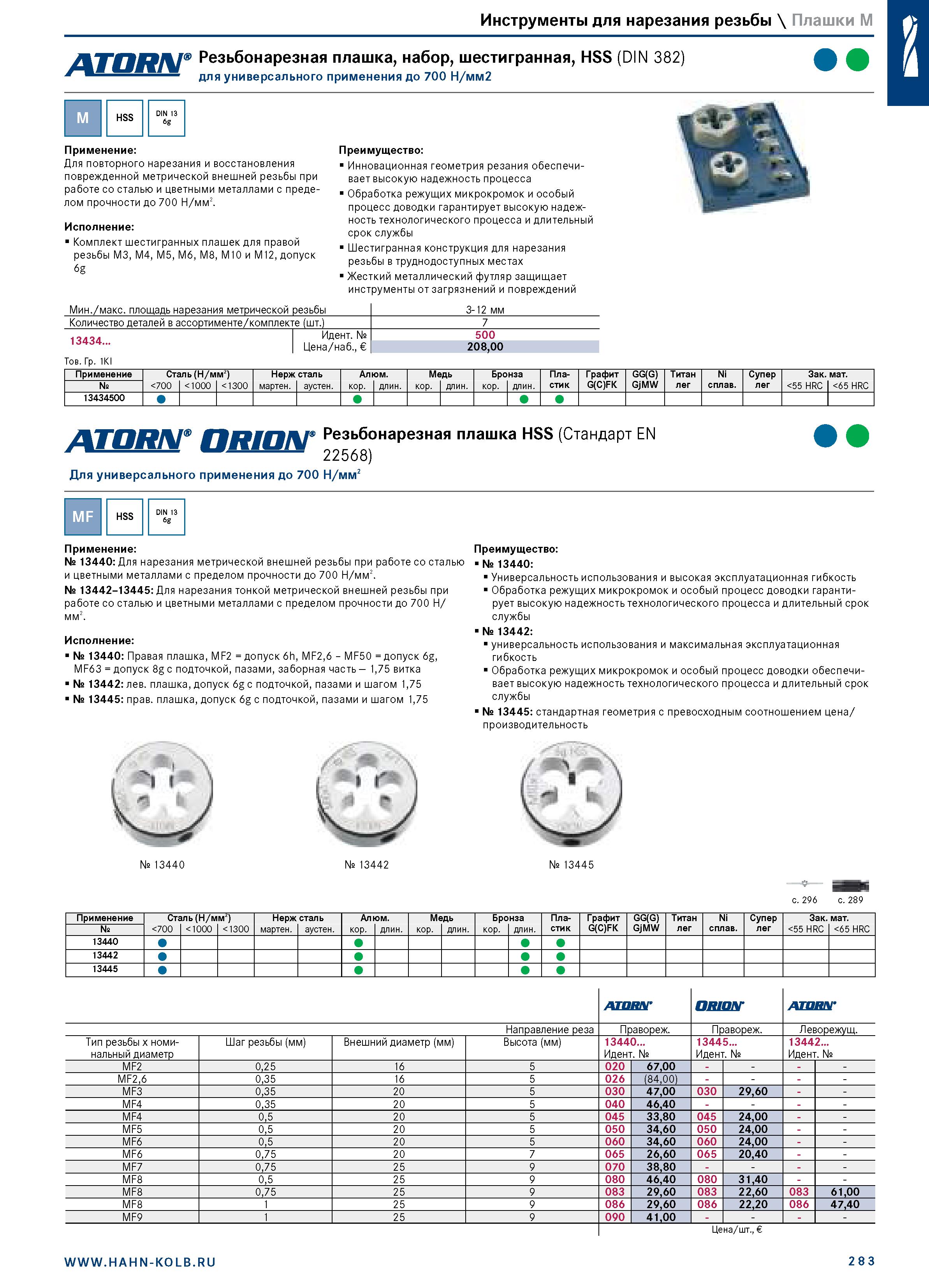

Инструменты для нарезания резьбы \ Плашки M Резьбонарезная плашка, набор, шестигранная, HSS (DIN 382) для универсального применения до 700 Н/мм2 M HSS DIN 13 6g Применение: Для повторного нарезания и восстановления поврежденной метрической внешней резьбы при работе со сталью и цветными металлами с пределом прочности до 700 Н/мм2. Исполнение: Комплект шестигранных плашек для правой резьбы M3, M4, M5, M6, M8, M10 и M12, допуск Преимущество: Инновационная геометрия резания обеспечивает высокую надежность процесса Обработка режущих микрокромок и особый процесс доводки гарантирует высокую надежность технологического процесса и длительный срок службы Шестигранная конструкция для нарезания резьбы в труднодоступных местах Жесткий металлический футляр защищает инструменты от загрязнений и повреждений Мин./макс. площадь нарезания метрической резьбы 3-12 мм Количество деталей в ассортименте/комплекте (шт.) 7 13434 1 Идент. № Цена/наб., 500 208,00 Тов. Гр. 1KI Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 13434500 ORiOIXT Резьбонарезная плашка HSS (Стандарт EN Для универсального применения до 700 Н/мм2 MF HSS Применение: № 13440: Для нарезания метрической внешней резьбы при работе со сталью и цветными металлами с пределом прочности до 700 Н/мм2. № 13442-13445: Для нарезания тонкой метрической внешней резьбы при работе со сталью и цветными металлами с пределом прочности до 700 Н/ мм2. Исполнение: № 13440: Правая плашка, MF2 = допуск 6h, MF2,6 - MF50 = допуск 6g, MF63 = допуск 8g с подточкой, пазами, заборная часть - 1,75 витка № 13442: лев. плашка, допуск 6g с подточкой, пазами и шагом 1,75 № 13445: прав. плашка, допуск 6g с подточкой, пазами и шагом 1,75 Преимущество: № 13440: Универсальность использования и высокая эксплуатационная гибкость Обработка режущих микрокромок и особый процесс доводки гарантирует высокую надежность технологического процесса и длительный срок службы № 13442: универсальность использования и максимальная эксплуатационная гибкость Обработка режущих микрокромок и особый процесс доводки обеспечивает высокую надежность технологического процесса и длительный срок службы № 13445: стандартная геометрия с превосходным соотношением цена/ производительность № 13440 № 13442 № 13445 Применение № Ста 700 ль(Н/м 1000 м2) 1300 Нерж мартен. сталь аустен. Ал кор. ом. длин. Ме кор. дь длин. Бро кор. нза длин. Пла- стик Графит G(C)FK GG(G) GjMW Титан лег Ni сплав. Супер лег Зак. 55 HRC мат. 65 HRC 13440 13442 13445 с. 296 с. 289 лишат авиш Атаялг Направление реза Правореж. Правореж. Леворежущ. Тип резьбы x номинальный диаметр Шаг резьбы (мм) Внешний диаметр (мм) Высота (мм) 13440... Идент. № 13445... Идент. № 13442... Идент. № MF2 0,25 16 5 020 67,00 - - - - MF2,6 0,35 16 5 026 (84,00) - - - - MF3 0,35 20 5 030 47,00 030 29,60 - - MF4 0,35 20 5 040 46,40 - - - - MF4 0,5 20 5 045 33,80 045 24,00 - - MF5 0,5 20 5 050 34,60 050 24,00 - - MF6 0,5 20 5 060 34,60 060 24,00 - - MF6 0,75 20 7 065 26,60 065 20,40 - - MF7 0,75 25 9 070 38,80 - - - - MF8 0,5 25 9 080 46,40 080 31,40 - - MF8 0,75 25 9 083 29,60 083 22,60 083 61,00 MF8 1 25 9 086 29,60 086 22,20 086 47,40 MF9 1 25 9 090 41,00 - - - - Цена/шт., 283
