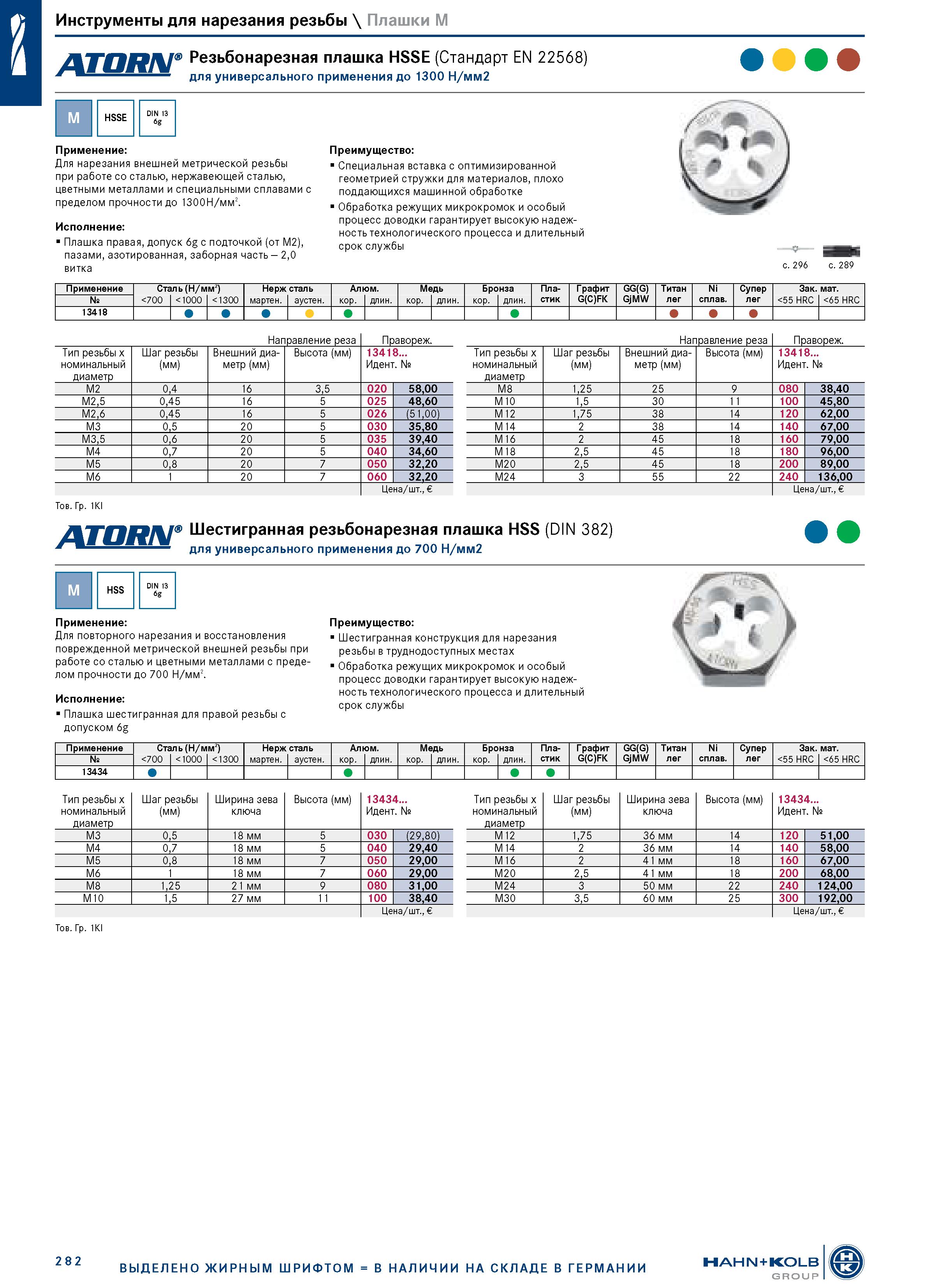

Инструменты для нарезания резьбы \ Плашки M Резьбонарезная плашка HSSE (Стандарт EN 22568) г ш для универсального применения до 1300 Н/мм2 M HSSE Применение: Для нарезания внешней метрической резьбы при работе со сталью, нержавеющей сталью, цветными металлами и специальными сплавами с пределом прочности до 1300Н/мм2. Исполнение: Плашка правая, допуск 6g с подточкой (от M2), пазами, азотированная, заборная часть - 2,0 витка Преимущество: Специальная вставка с оптимизированной геометрией стружки для материалов, плохо поддающихся машинной обработке Обработка режущих микрокромок и особый процесс доводки гарантирует высокую надежность технологического процесса и длительный срок службы Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 13418 Направление реза Правореж. Направление реза Правореж. Тип резьбы x номинальный диаметр Шаг резьбы (мм) Внешний диаметр (мм) Высота (мм) 13418... Идент. № Тип резьбы x номинальный диаметр Шаг резьбы (мм) Внешний диаметр (мм) Высота (мм) 13418... Идент. № M2 0,4 16 3,5 020 58,00 M8 1,25 25 9 080 38,40 M2,5 0,45 16 5 025 48,60 M10 1,5 30 11 100 45,80 M2,6 0,45 16 5 026 (51,00) M12 1,75 38 14 120 62,00 M3 0,5 20 5 030 35,80 M14 2 38 14 140 67,00 M3,5 0,6 20 5 035 39,40 M16 2 45 18 160 79,00 M4 0,7 20 5 040 34,60 M18 2,5 45 18 180 96,00 M5 0,8 20 7 050 32,20 M20 2,5 45 18 200 89,00 M6 1 20 7 060 32,20 M24 3 55 22 240 136,00 Цена/шт., Цена/шт., Тов. Гр. 1KI ATORM Шестигранная резьбонарезная плашка HSS (DIN 382) для универсального применения до 700 Н/мм2 с. 296 с. 289 i Применение: Для повторного нарезания и восстановления поврежденной метрической внешней резьбы при работе со сталью и цветными металлами с пределом прочности до 700 Н/мм2. Исполнение: Плашка шестигранная для правой резьбы с допуском 6g Преимущество: Шестигранная конструкция для нарезания резьбы в труднодоступных местах Обработка режущих микрокромок и особый процесс доводки гарантирует высокую надежность технологического процесса и длительный срок службы HSS Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 13434 Тип резьбы x номинальный диаметр Шаг резьбы (мм) Ширина зева ключа Высота (мм) 13434... Идент. № M3 0,5 18 мм 5 030 (29,80) M4 0,7 18 мм 5 040 29,40 M5 0,8 18 мм 7 050 29,00 M6 1 18 мм 7 060 29,00 M8 1,25 21 мм 9 080 31,00 M10 1,5 27 мм 11 100 38,40 Цена/шт., Тип резьбы x номинальный диаметр Шаг резьбы (мм) Ширина зева ключа Высота (мм) 13434... Идент. № M12 1,75 36 мм 14 120 51,00 M14 2 36 мм 14 140 58,00 M16 2 41 мм 18 160 67,00 M20 2,5 41 мм 18 200 68,00 M24 3 50 мм 22 240 124,00 M30 3,5 60 мм 25 300 192,00 Цена/шт., Тов. Гр. 1KI 282 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
