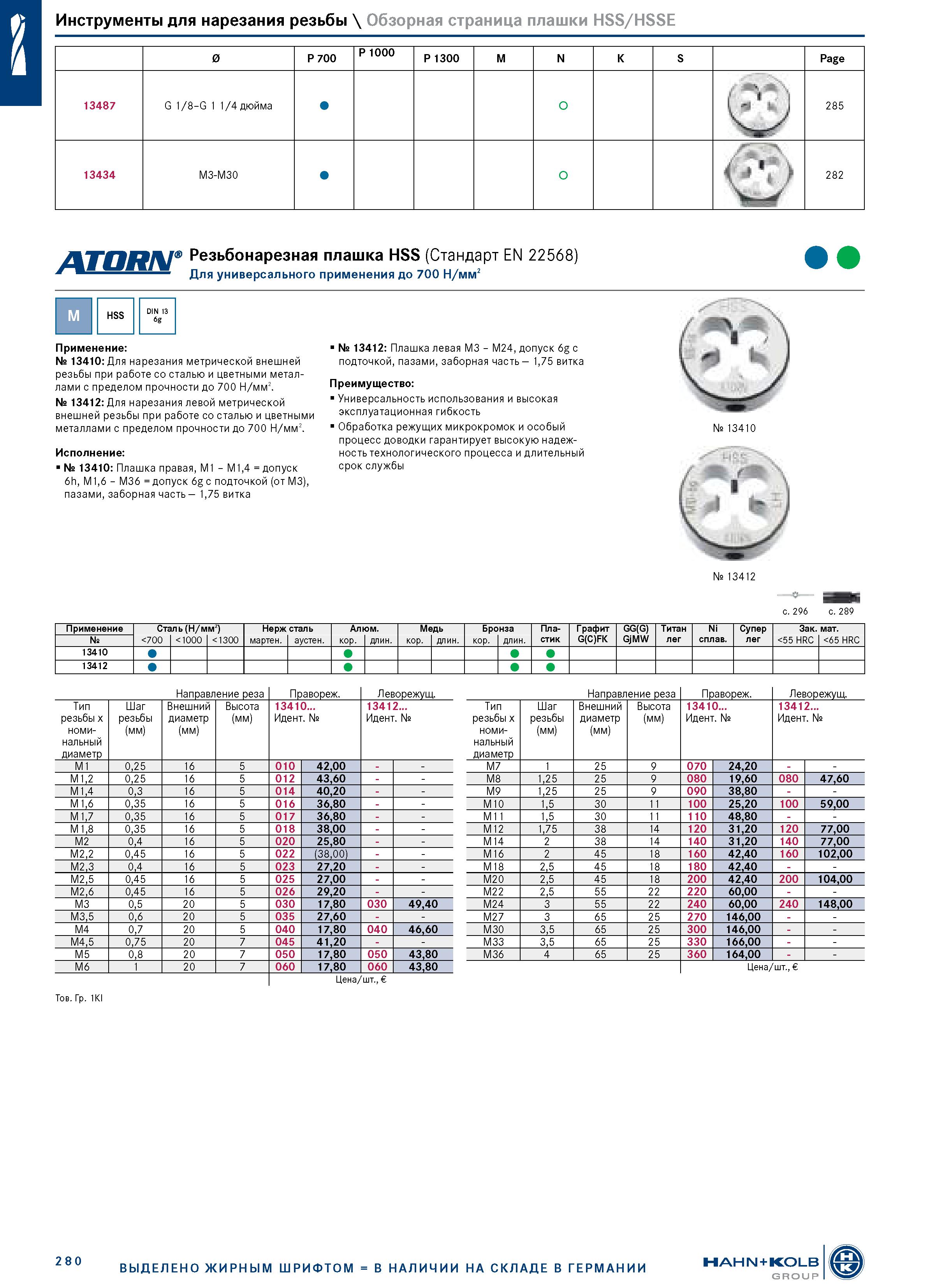

Инструменты для нарезания резьбы \ Обзорная страница плашки HSS/HSSE 0 P 700 P 1000 P 1300 M N K S Page 13487 G 1/8-G 1 1/4 дюйма О 285 13434 M3-M30 о 282 Резьбонарезная плашка HSS (Стандарт EN 22568) ж Для универсального применения до 700 Н/мм2 M HSS Применение: № 13410: Для нарезания метрической внешней резьбы при работе со сталью и цветными металлами с пределом прочности до 700 Н/мм2. № 13412: Для нарезания левой метрической внешней резьбы при работе со сталью и цветными металлами с пределом прочности до 700 Н/мм2. Исполнение: № 13410: Плашка правая, M1 - M1,4 = допуск 6h, M1,6 - M36 = допуск 6g с подточкой (от M3), пазами, заборная часть - 1,75 витка № 13412: Плашка левая M3 - M24, допуск 6g с подточкой, пазами, заборная часть - 1,75 витка Преимущество: Универсальность использования и высокая эксплуатационная гибкость Обработка режущих микрокромок и особый процесс доводки гарантирует высокую надежность технологического процесса и длительный срок службы № 13410 № 13412 Применение № Стг 700 ль(Н/м 1000 м2) 1300 Нерж мартен. сталь аустен. Алю кор. ом. длин. Ме кор. дь длин. Бро кор. нза длин. Пла- стик Графит G(C)FK GG(G) GjMW Титан лег Ni сплав. Супер лег Зак. 55 HRC мат. 65 HRC 13410 13412 Направление реза Правореж. Леворежущ. Тип резьбы x номинальный диаметр Шаг резьбы (мм) Внешний диаметр (мм) Высота (мм) 13410... Идент. № 13412... Идент. № M1 0,25 16 5 010 42,00 - - M1,2 0,25 16 5 012 43,60 - - M1,4 0,3 16 5 014 40,20 - - M1,6 0,35 16 5 016 36,80 - - M1,7 0,35 16 5 017 36,80 - - M1,8 0,35 16 5 018 38,00 - - M2 0,4 16 5 020 25,80 - - M2,2 0,45 16 5 022 (38,00) - - M2,3 0,4 16 5 023 27,20 - - M2,5 0,45 16 5 025 27,00 - - M2,6 0,45 16 5 026 29,20 - - M3 0,5 20 5 030 17,80 030 49,40 M3,5 0,6 20 5 035 27,60 - - M4 0,7 20 5 040 17,80 040 46,60 M4,5 0,75 20 7 045 41,20 - - M5 0,8 20 7 050 17,80 050 43,80 M6 1 20 7 060 17,80 060 43,80 Направление реза Правореж. Леворежущ. Тип резьбы x номинальный диаметр Шаг резьбы (мм) Внешний диаметр (мм) Высота (мм) 13410... Идент. № 13412... Идент. № M7 1 25 9 070 24,20 - - M8 1,25 25 9 080 19,60 080 47,60 M9 1,25 25 9 090 38,80 - - M10 1,5 30 11 100 25,20 100 59,00 M11 1,5 30 11 110 48,80 - - M12 1,75 38 14 120 31,20 120 77,00 M14 2 38 14 140 31,20 140 77,00 M16 2 45 18 160 42,40 160 102,00 M18 2,5 45 18 180 42,40 - - M20 2,5 45 18 200 42,40 200 104,00 M22 2,5 55 22 220 60,00 - - M24 3 55 22 240 60,00 240 148,00 M27 3 65 25 270 146,00 - - M30 3,5 65 25 300 146,00 - - M33 3,5 65 25 330 166,00 - - M36 4 65 25 360 164,00 - - Цена/шт., Цена/шт., Тов. Гр. 1KI 280 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP с. 296 с. 289
