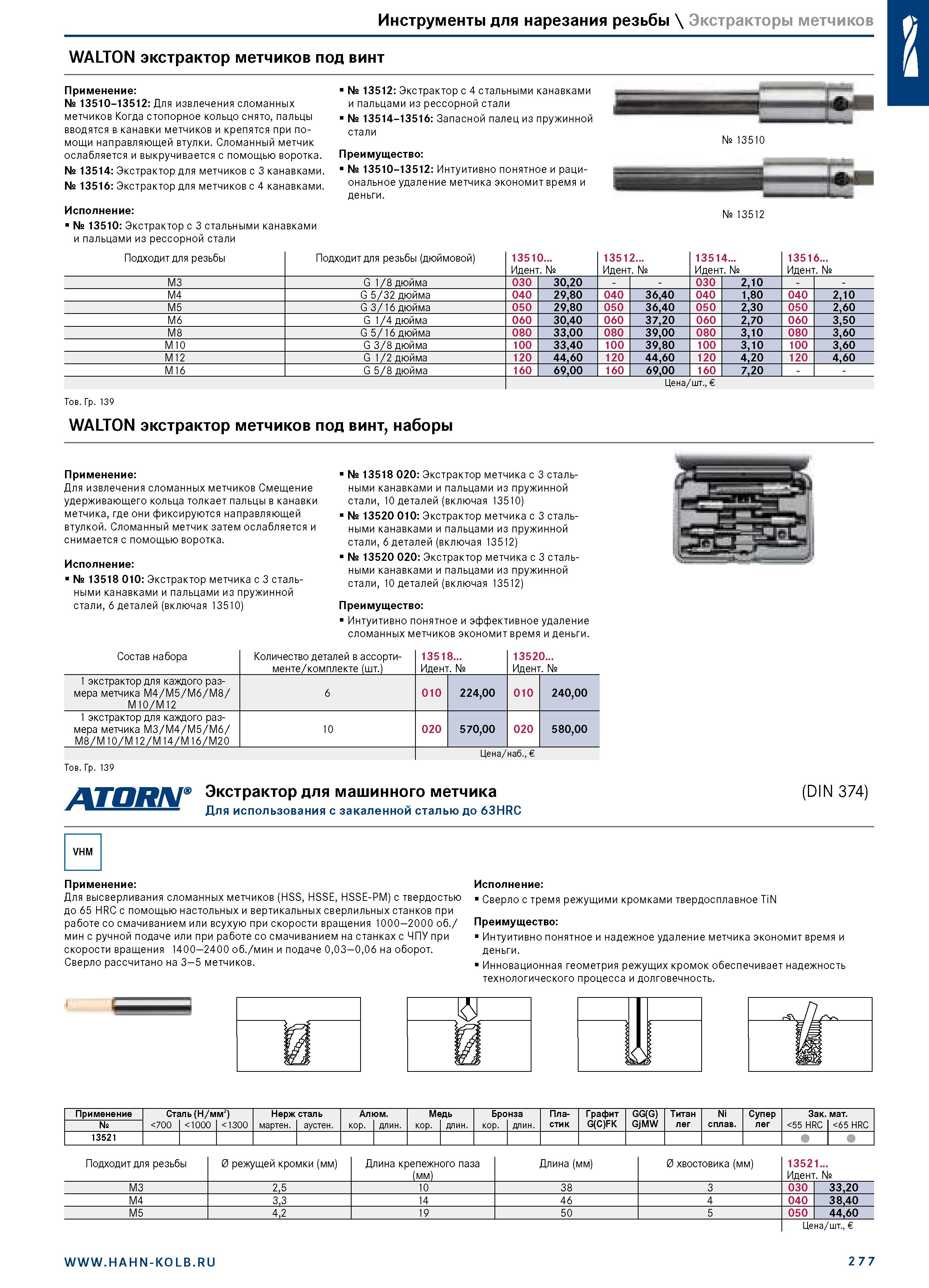

Инструменты для нарезания резьбы \ Экстракторы метчиков WALTON экстрактор метчиков под винт Применение: № 13510-13512: Для извлечения сломанных метчиков Когда стопорное кольцо снято, пальцы вводятся в канавки метчиков и крепятся при помощи направляющей втулки. Сломанный метчик ослабляется и выкручивается с помощью воротка. № 13514: Экстрактор для метчиков с 3 канавками. № 13516: Экстрактор для метчиков с 4 канавками. Исполнение: № 13510: Экстрактор с 3 стальными канавками и пальцами из рессорной стали № 13512: Экстрактор с 4 стальными канавками и пальцами из рессорной стали № 13514-13516: Запасной палец из пружинной стали Преимущество: № 13510-13512: Интуитивно понятное и рациональное удаление метчика экономит время и деньги. № 13510 № 13512 Подходит для резьбы Подходит для резьбы (дюймовой) 13510... Идент. № 13512... Идент. № 13514... Идент. № 13516... Идент. № M3 G 1/8 дюйма 030 30,20 - - 030 2,10 - - M4 G 5/32 дюйма 040 29,80 040 36,40 040 1,80 040 2,10 M5 G 3/16 дюйма 050 29,80 050 36,40 050 2,30 050 2,60 M6 G 1/4 дюйма 060 30,40 060 37,20 060 2,70 060 3,50 M8 G 5/16 дюйма 080 33,00 080 39,00 080 3,10 080 3,60 M10 G 3/8 дюйма 100 33,40 100 39,80 100 3,10 100 3,60 M12 G 1/2 дюйма 120 44,60 120 44,60 120 4,20 120 4,60 M16 G 5/8 дюйма 160 69,00 160 69,00 160 7,20 - - Тов. Гр. 139 WALTON экстрактор метчиков под винт, наборы Цена/шт., Применение: Для извлечения сломанных метчиков Смещение удерживающего кольца толкает пальцы в канавки метчика, где они фиксируются направляющей втулкой. Сломанный метчик затем ослабляется и снимается с помощью воротка. Исполнение: № 13518 010: Экстрактор метчика с 3 стальными канавками и пальцами из пружинной стали, 6 деталей (включая 13510) № 13518 020: Экстрактор метчика с 3 стальными канавками и пальцами из пружинной стали, 10 деталей (включая 13510) № 13520 010: Экстрактор метчика с 3 стальными канавками и пальцами из пружинной стали, 6 деталей (включая 13512) № 13520 020: Экстрактор метчика с 3 стальными канавками и пальцами из пружинной стали, 10 деталей (включая 13512) Преимущество: Интуитивно понятное и эффективное удаление сломанных метчиков экономит время и деньги. Состав набора Количество деталей в ассортименте/комплекте (шт.) 13518... Идент. № 13520... Идент. № 1 экстрактор для каждого размера метчика M4/M5/M6/M8/ M10/M12 6 010 224,00 010 240,00 1 экстрактор для каждого размера метчика M3/M4/M5/M6/ M8/M10/M12/M14/M16/M20 10 020 570,00 020 580,00 Цена/наб., Тов. Гр. 139 Экстрактор для машинного метчика Для использования с закаленной сталью до 63HRC (DIN 374) VHM Применение: Для высверливания сломанных метчиков (HSS, HSSE, HSSE-PM) с твердостью до 65 HRC с помощью настольных и вертикальных сверлильных станков при работе со смачиванием или всухую при скорости вращения 1000-2000 об./ мин с ручной подаче или при работе со смачиванием на станках с ЧПУ при скорости вращения 1400-2400 об./мин и подаче 0,03-0,06 на оборот. Сверло рассчитано на 3-5 метчиков. Исполнение: Сверло с тремя режущими кромками твердосплавное TiN Преимущество: Интуитивно понятное и надежное удаление метчика экономит время и деньги. Инновационная геометрия режущих кромок обеспечивает надежность технологического процесса и долговечность. >6 А г-5\ / / /'Ч-s Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 13521 Подходит для резьбы 0 режущей кромки (мм) Длина крепежного паза (мм) Длина (мм) 0 хвостовика (мм) 13521... Идент. № M3 2,5 10 38 3 030 33,20 M4 3,3 14 46 4 040 38,40 M5 4,2 19 50 5 050 44,60 Цена/шт., 277
