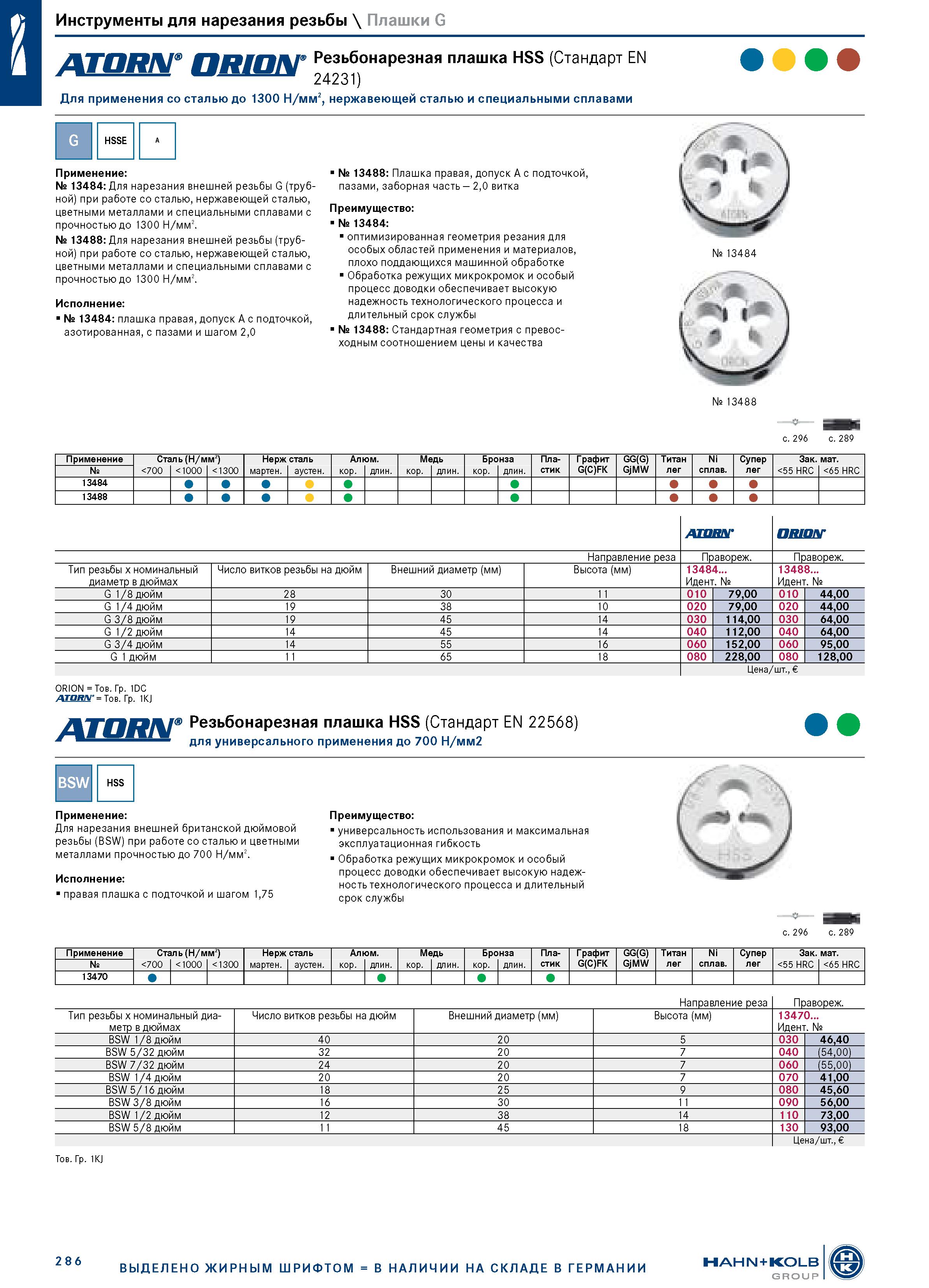

Инструменты для нарезания резьбы \ Плашки G У17У Я1У JSIQJSI Резьбонарезная плашка HSS (Стандарт EN Для применения со сталью до 1300 Н/мм2, нержавеющей сталью и специальными сплавами Применение: № 13484: Для нарезания внешней резьбы G (трубной) при работе со сталью, нержавеющей сталью, цветными металлами и специальными сплавами с прочностью до 1300 Н/мм2. № 13488: Для нарезания внешней резьбы (трубной) при работе со сталью, нержавеющей сталью, цветными металлами и специальными сплавами с прочностью до 1300 Н/мм2. Исполнение: № 13484: плашка правая, допуск A с подточкой, азотированная, с пазами и шагом 2,0 № 13488: Плашка правая, допуск A с подточкой, пазами, заборная часть - 2,0 витка Преимущество: № 13484: оптимизированная геометрия резания для особых областей применения и материалов, плохо поддающихся машинной обработке Обработка режущих микрокромок и особый процесс доводки обеспечивает высокую надежность технологического процесса и длительный срок службы № 13488: Стандартная геометрия с превосходным соотношением цены и качества № 13484 № 13488 Применение № Стг 700 ль(Н/м 1000 м2) 1300 Нерж мартен. сталь аустен. Алю кор. ом. длин. Ме кор. дь длин. Бро кор. нза длин. Пла- стик Графит G(C)FK GG(G) GjMW Титан лег Ni сплав. Супер лег Зак. 55 HRC мат. 65 HRC 13484 13488 G HSSE A с. 296 с. 289 лтаялг аншлг Направление реза Правореж. Правореж. Тип резьбы x номинальный диаметр в дюймах Число витков резьбы на дюйм Внешний диаметр (мм) Высота (мм) 13484... Идент. № 13488... Идент. № G 1/8 дюйм 28 30 11 010 79,00 010 44,00 G 1/4 дюйм 19 38 10 020 79,00 020 44,00 G 3/8 дюйм 19 45 14 030 114,00 030 64,00 G 1/2 дюйм 14 45 14 040 112,00 040 64,00 G 3/4 дюйм 14 55 16 060 152,00 060 95,00 G 1 дюйм 11 65 18 080 228,00 080 128,00 ORION = Тов. Гр. 1DC ATORM' = Тов. Гр. 1KJ Резьбонарезная плашка HSS (Стандарт EN 22568) ж для универсального применения до 700 Н/мм2 Цена/шт., HSS Применение: Для нарезания внешней британской дюймовой резьбы (BSW) при работе со сталью и цветными металлами прочностью до 700 Н/мм2. Исполнение: правая плашка с подточкой и шагом 1,75 Преимущество: универсальность использования и максимальная эксплуатационная гибкость Обработка режущих микрокромок и особый процесс доводки обеспечивает высокую надежность технологического процесса и длительный срок службы с. 296 с. 289 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 13470 Направление реза Правореж. Тип резьбы x номинальный диаметр в дюймах Число витков резьбы на дюйм Внешний диаметр (мм) Высота (мм) 13470... Идент. № BSW 1/8 дюйм 40 20 5 030 46,40 BSW 5/32 дюйм 32 20 7 040 (54,00) BSW 7/32 дюйм 24 20 7 060 (55,00) BSW 1/4 дюйм 20 20 7 070 41,00 BSW 5/16 дюйм 18 25 9 080 45,60 BSW 3/8 дюйм 16 30 11 090 56,00 BSW 1/2 дюйм 12 38 14 110 73,00 BSW 5/8 дюйм 11 45 18 130 93,00 Цена/шт., Тов. Гр. 1KJ 286 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ НАН N + KOLB GROUP
