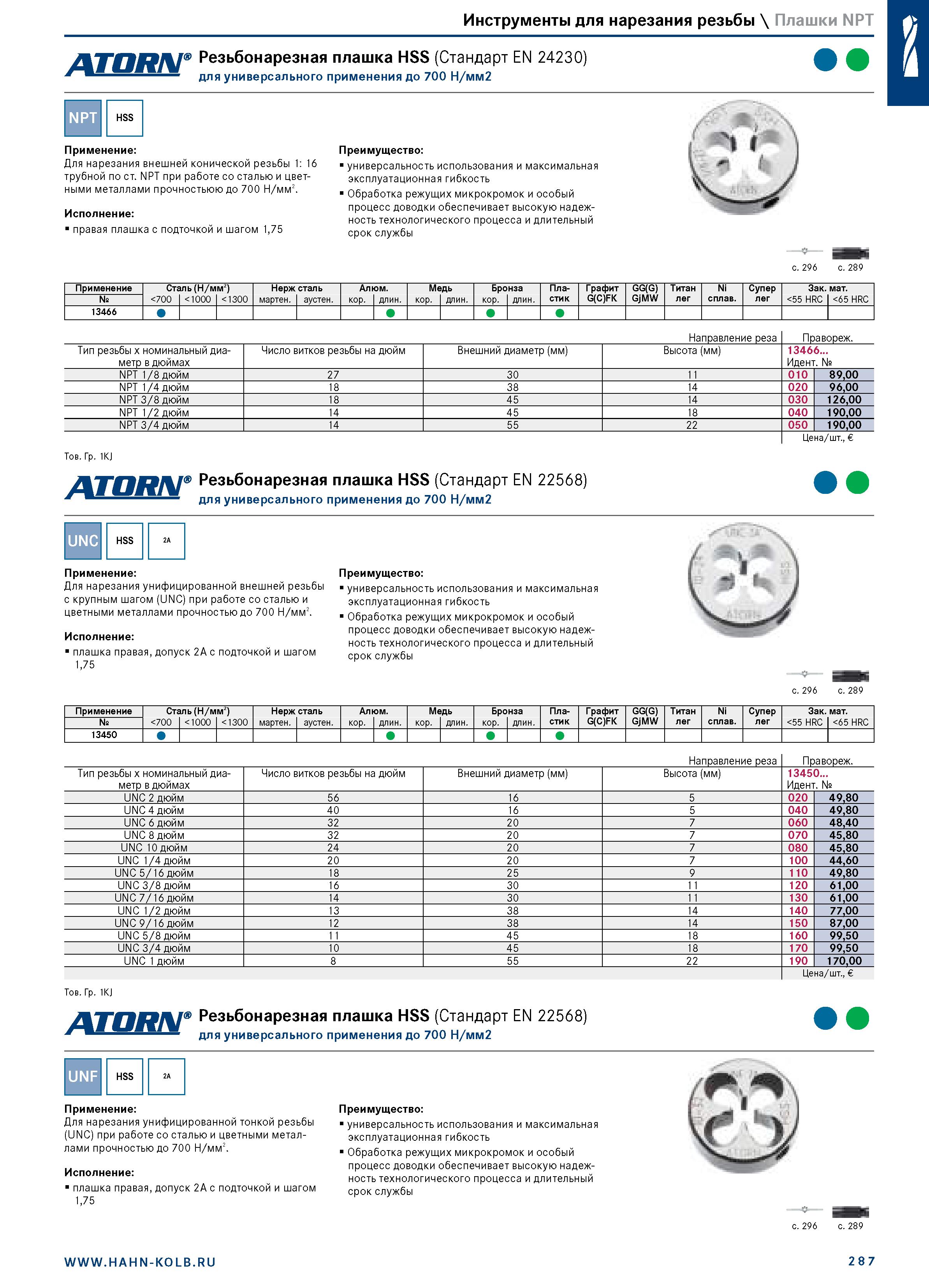

Инструменты для нарезания резьбы \ Плашки NPT Резьбонарезная плашка HSS (Стандарт EN 24230) для универсального применения до 700 Н/мм2 HSS Применение: Для нарезания внешней конической резьбы 1: 16 трубной по ст. NPT при работе со сталью и цветными металлами прочностьюю до 700 Н/мм2. Исполнение: правая плашка с подточкой и шагом 1,75 Преимущество: универсальность использования и максимальная эксплуатационная гибкость Обработка режущих микрокромок и особый процесс доводки обеспечивает высокую надежность технологического процесса и длительный срок службы Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 13466 Направление реза Правореж. Тип резьбы x номинальный диаметр в дюймах Число витков резьбы на дюйм Внешний диаметр (мм) Высота (мм) 13466... Идент. № NPT 1/8 дюйм 27 30 11 010 89,00 NPT 1/4 дюйм 18 38 14 020 96,00 NPT 3/8 дюйм 18 45 14 030 126,00 NPT 1/2 дюйм 14 45 18 040 190,00 NPT 3/4 дюйм 14 55 22 050 190,00 Цена/шт., Тов. Гр. 1KJ Резьбонарезная плашка HSS (Стандарт EN 22568) ж ш для универсального применения до 700 Н/мм2 UNC HSS Применение: Для нарезания унифицированной внешней резьбы с крупным шагом (UNC) при работе со сталью и цветными металлами прочностью до 700 Н/мм2. Исполнение: плашка правая, допуск 2A с подточкой и шагом 1,75 Преимущество: универсальность использования и максимальная эксплуатационная гибкость Обработка режущих микрокромок и особый процесс доводки обеспечивает высокую надежность технологического процесса и длительный срок службы Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 13450 Направление реза Правореж. Тип резьбы x номинальный диаметр в дюймах Число витков резьбы на дюйм Внешний диаметр (мм) Высота (мм) 13450... Идент. № UNC 2 дюйм 56 16 5 020 49,80 UNC 4 дюйм 40 16 5 040 49,80 UNC 6 дюйм 32 20 7 060 48,40 UNC 8 дюйм 32 20 7 070 45,80 UNC10 дюйм 24 20 7 080 45,80 UNC 1/4 дюйм 20 20 7 100 44,60 UNC 5/16 дюйм 18 25 9 110 49,80 UNC 3/8 дюйм 16 30 11 120 61,00 UNC 7/16 дюйм 14 30 11 130 61,00 UNC 1/2 дюйм 13 38 14 140 77,00 UNC 9/16 дюйм 12 38 14 150 87,00 UNC 5/8 дюйм 11 45 18 160 99,50 UNC 3/4 дюйм 10 45 18 170 99,50 UNC 1 дюйм 8 55 22 190 170,00 Цена/шт., Тов. Гр. 1KJ Резьбонарезная плашка HSS (Стандарт EN 22568) ж ш для универсального применения до 700 Н/мм2 NPT с. 296 с. 289 2A с. 296 с. 289 HSS Применение: Для нарезания унифицированной тонкой резьбы (UNC) при работе со сталью и цветными металлами прочностью до 700 Н/мм2. Исполнение: плашка правая, допуск 2A с подточкой и шагом 1,75 Преимущество: универсальность использования и максимальная эксплуатационная гибкость Обработка режущих микрокромок и особый процесс доводки обеспечивает высокую надежность технологического процесса и длительный срок службы UNF 2A с. 296 с. 289 287
