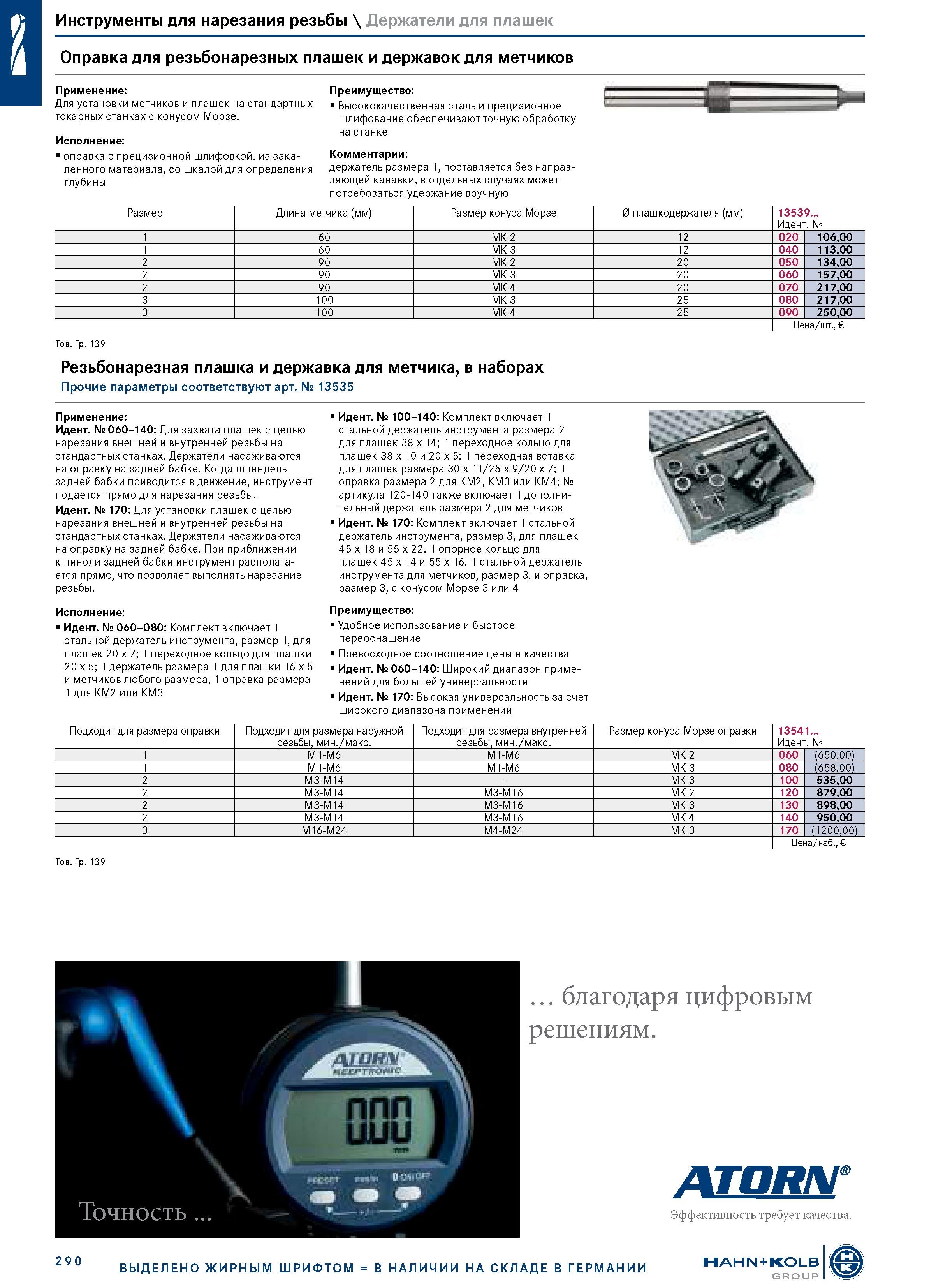

304 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.290

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 290 0304 Lab2u

Инструменты для нарезания резьбы \ Держатели для плашек Оправка для резьбонарезных плашек и державок для метчиков Применение: Для установки метчиков и плашек на стандартных токарных станках с конусом Морзе. Исполнение: оправка с прецизионной шлифовкой, из закаленного материала, со шкалой для определения глубины Преимущество: Высококачественная сталь и прецизионное шлифование обеспечивают точную обработку на станке Комментарии: держатель размера 1, поставляется без направляющей канавки, в отдельных случаях может потребоваться удержание вручную Размер Длина метчика (мм) Размер конуса Морзе 0 плашкодержателя (мм) 13539... Идент. № 1 60 MK 2 12 020 106,00 1 60 MK 3 12 040 113,00 2 90 MK 2 20 050 134,00 2 90 MK 3 20 060 157,00 2 90 MK 4 20 070 217,00 3 100 MK 3 25 080 217,00 3 100 MK 4 25 090 250,00 Цена/шт., Тов. Гр. 139 Резьбонарезная плашка и державка для метчика, в наборах Прочие параметры соответствуют арт. № 13535 Применение: Идент. № 060-140: Для захвата плашек с целью нарезания внешней и внутренней резьбы на стандартных станках. Держатели насаживаются на оправку на задней бабке. Когда шпиндель задней бабки приводится в движение, инструмент подается прямо для нарезания резьбы. Идент. № 170: Для установки плашек с целью нарезания внешней и внутренней резьбы на стандартных станках. Держатели насаживаются на оправку на задней бабке. При приближении к пиноли задней бабки инструмент располагается прямо, что позволяет выполнять нарезание резьбы. Исполнение: Идент. № 060-080: Комплект включает 1 стальной держатель инструмента, размер 1, для плашек 20 x 7; 1 переходное кольцо для плашки 20 x 5; 1 держатель размера 1 для плашки 16 x 5 и метчиков любого размера; 1 оправка размера 1 для КМ2 или КМ3 Идент. № 100-140: Комплект включает 1 стальной держатель инструмента размера 2 для плашек 38 x 14; 1 переходное кольцо для плашек 38 x 10 и 20 x 5; 1 переходная вставка для плашек размера 30 x 11/25 x 9/20 x 7; 1 оправка размера 2 для КМ2, КМ3 или КМ4; № артикула 120-140 также включает 1 дополнительный держатель размера 2 для метчиков Идент. № 170: Комплект включает 1 стальной держатель инструмента, размер 3, для плашек 45 x 18 и 55 x 22, 1 опорное кольцо для плашек 45 x 14 и 55 x 16, 1 стальной держатель инструмента для метчиков, размер 3, и оправка, размер 3, с конусом Морзе 3 или 4 Преимущество: Удобное использование и быстрое переоснащение Превосходное соотношение цены и качества Идент. № 060-140: Широкий диапазон применений для большей универсальности Идент. № 170: Высокая универсальность за счет широкого диапазона применений Подходит для размера оправки Подходит для размера наружной резьбы, мин./макс. Подходит для размера внутренней резьбы, мин./макс. Размер конуса Морзе оправки 13541... Идент. № 1 M1-M6 M1-M6 MK 2 060 (650,00) 1 M1-M6 M1-M6 MK 3 080 (658,00) 2 M3-M14 - MK 3 100 535,00 2 M3-M14 M3-M16 MK 2 120 879,00 2 M3-M14 M3-M16 MK 3 130 898,00 2 M3-M14 M3-M16 MK 4 140 950,00 3 M16-M24 M4-M24 MK 3 170 (1200,00) Цена/наб., Тов. Гр. 139 ... благодаря цифровым решениям. JXTORM Эффективность требует качества. 290 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN + KOLB GROUP
