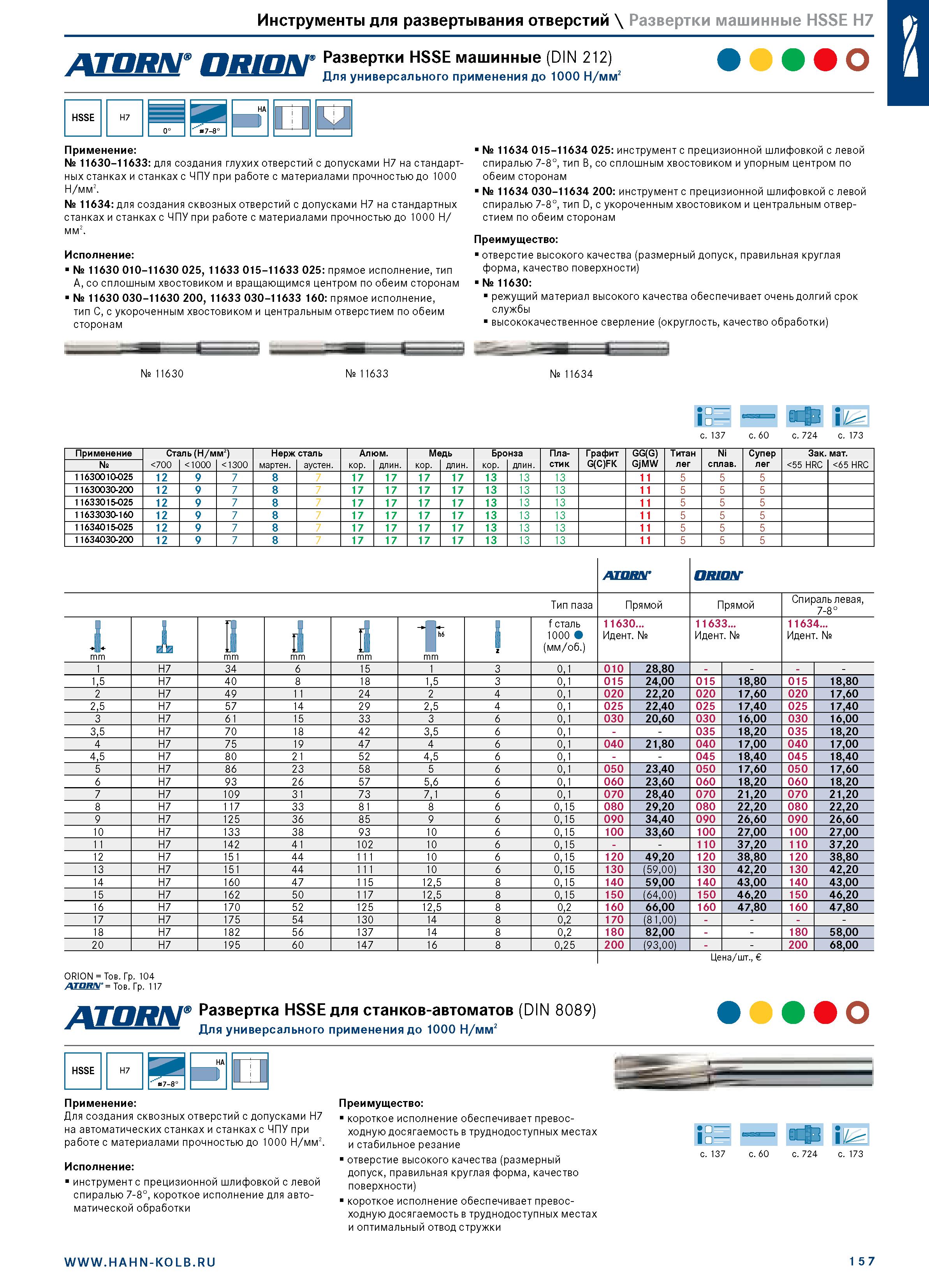

Инструменты для развертывания отверстий \ Развертки машинные HSSE H7 Развертки HSSE машинные (DIN 212) Для универсального применения до 1000 Н/мм2 HSSE H7 0° т 7-8° H ш ш и Применение: № 11630-11633: для создания глухих отверстий с допусками H7 на стандартных станках и станках с ЧПУ при работе с материалами прочностью до 1000 Н/мм2. № 11634: для создания сквозных отверстий с допусками H7 на стандартных станках и станках с ЧПУ при работе с материалами прочностью до 1000 Н/ мм2. Исполнение: № 11630 010-11630 025, 11633 015-11633 025: прямое исполнение, тип A, со сплошным хвостовиком и вращающимся центром по обеим сторонам № 11630 030-11630 200, 11633 030-11633 160: прямое исполнение, тип C, с укороченным хвостовиком и центральным отверстием по обеим сторонам № 11634 015-11634 025: инструмент с прецизионной шлифовкой с левой спиралью 7-8°, тип B, со сплошным хвостовиком и упорным центром по обеим сторонам № 11634 030-11634 200: инструмент с прецизионной шлифовкой с левой спиралью 7-8°, тип D, с укороченным хвостовиком и центральным отверстием по обеим сторонам Преимущество: отверстие высокого качества (размерный допуск, правильная круглая форма, качество поверхности) № 11630: режущий материал высокого качества обеспечивает очень долгий срок службы высококачественное сверление (округлость, качество обработки) № 11630 № 11633 № 11634 gala Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 1000 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 11630010-025 12 9 7 8 7 17 17 17 17 13 13 13 11 5 5 5 11630030-200 12 9 7 8 7 17 17 17 17 13 13 13 11 5 5 5 11633015-025 12 9 7 8 7 17 17 17 17 13 13 13 11 5 5 5 11633030-160 12 9 7 8 7 17 17 17 17 13 13 13 11 5 5 5 11634015-025 12 9 7 8 7 17 17 17 17 13 13 13 11 5 5 5 11634030-200 12 9 7 8 7 17 17 17 17 13 13 13 11 5 5 5 АТПНХ' пнтлг Тип паза Прямой Прямой Спираль левая, 7-8° 1 mm I 1 mm I mm I mm Is mm l f сталь 1000 (мм/об.) 11630... Идент. № 11633... Идент. № 11634... Идент. № 1 H7 34 6 15 1 3 0,1 010 28,80 - - - - 1,5 H7 40 8 18 1,5 3 0,1 015 24,00 015 18,80 015 18,80 2 H7 49 11 24 2 4 0,1 020 22,20 020 17,60 020 17,60 2,5 H7 57 14 29 2,5 4 0,1 025 22,40 025 17,40 025 17,40 3 H7 61 15 33 3 6 0,1 030 20,60 030 16,00 030 16,00 3,5 H7 70 18 42 3,5 6 0,1 - - 035 18,20 035 18,20 4 H7 75 19 47 4 6 0,1 040 21,80 040 17,00 040 17,00 4,5 H7 80 21 52 4,5 6 0,1 - - 045 18,40 045 18,40 5 H7 86 23 58 5 6 0,1 050 23,40 050 17,60 050 17,60 6 H7 93 26 57 5,6 6 0,1 060 23,60 060 18,20 060 18,20 7 H7 109 31 73 7,1 6 0,1 070 28,40 070 21,20 070 21,20 8 H7 117 33 81 8 6 0,15 080 29,20 080 22,20 080 22,20 9 H7 125 36 85 9 6 0,15 090 34,40 090 26,60 090 26,60 10 H7 133 38 93 10 6 0,15 100 33,60 100 27,00 100 27,00 11 H7 142 41 102 10 6 0,15 - - 110 37,20 110 37,20 12 H7 151 44 111 10 6 0,15 120 49,20 120 38,80 120 38,80 13 H7 151 44 111 10 6 0,15 130 (59,00) 130 42,20 130 42,20 14 H7 160 47 115 12,5 8 0,15 140 59,00 140 43,00 140 43,00 15 H7 162 50 117 12,5 8 0,15 150 (64,00) 150 46,20 150 46,20 16 H7 170 52 125 12,5 8 0,2 160 66,00 160 47,80 160 47,80 17 H7 175 54 130 14 8 0,2 170 (81,00) - - - - 18 H7 182 56 137 14 8 0,2 180 82,00 - - 180 58,00 20 H7 195 60 147 16 8 0,25 200 (93,00) - - 200 68,00 ORION = Тов. Гр. 104 ATOW = Тов. Гр. 117 ATORIM Цена/шт., Развертка HSSE для станков-автоматов (DIN 8089) Для универсального применения до 1000 Н/мм2 HSSE H7 т в7-8° HA Ж Применение: Для создания сквозных отверстий с допусками H7 на автоматических станках и станках с ЧПУ при работе с материа лами прочностью до 1000 Н/мм2. Исполнение: инструмент с прецизионной шлифовкой с левой спиралью 7-8°, короткое исполнение для автоматической обработки Преимущество: короткое исполнение обеспечивает превосходную досягаемость в труднодоступных местах и стабильное резание отверстие высокого качества (размерный допуск, правильная круглая форма, качество поверхности) короткое исполнение обеспечивает превосходную досягаемость в труднодоступных местах и оптимальный отвод стружки с. 60 с. 137 с. 724 с. 173 с. 137 с. 60 с. 724 с. 173 1 57
