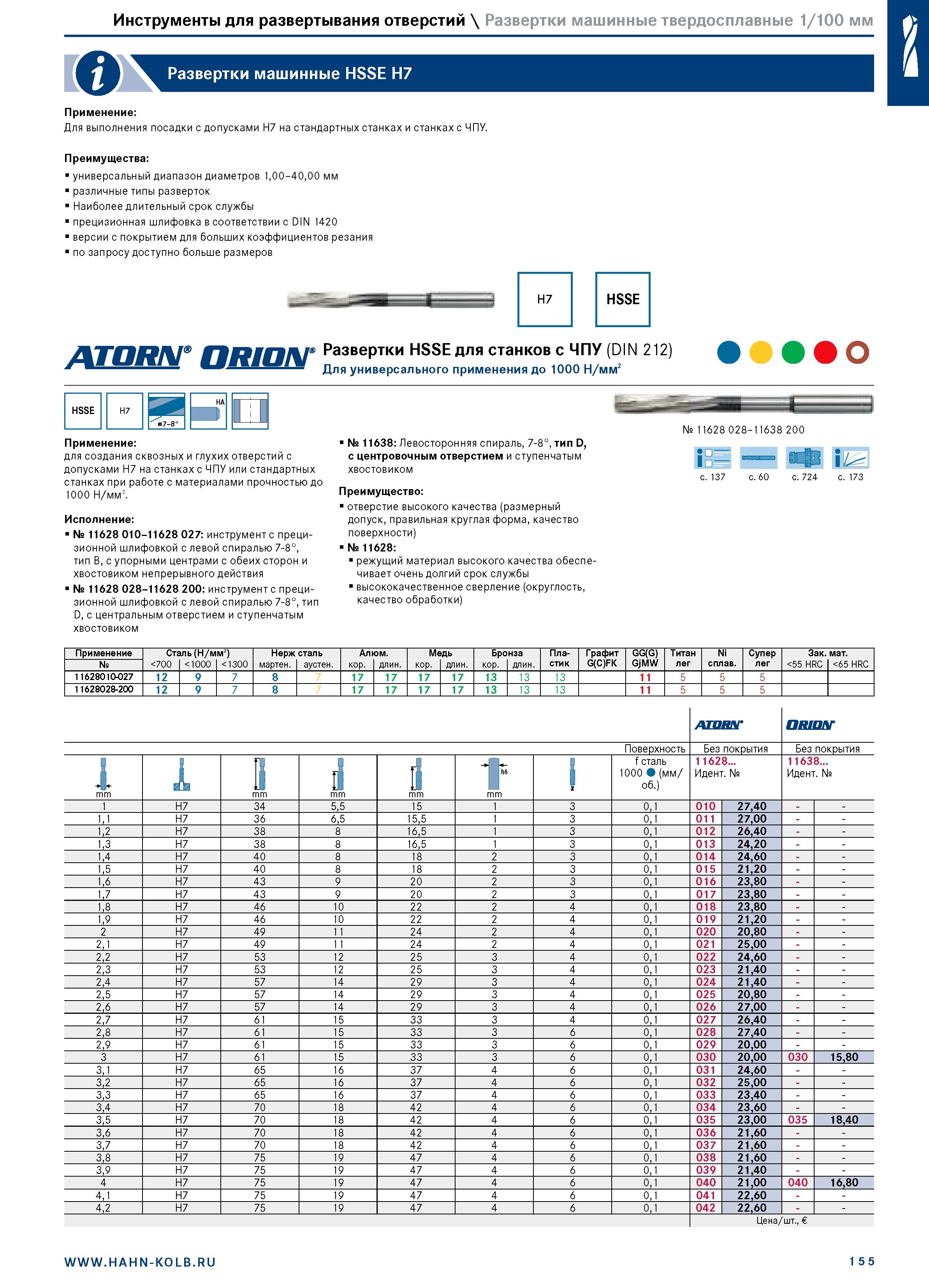

Инструменты для развертывания отверстий \ Развертки машинные твердосплавные 1/100 мм Он Развертки машинные HSSE H7 Применение: Для выполнения посадки с допусками H7 на стандартных станках и станках с ЧПУ. Преимущества: универсальный диапазон диаметров 1,00-40,00 мм различные типы разверток Наиболее длительный срок службы прецизионная шлифовка в соответствии с DIN 1420 версии с покрытием для больших коэффициентов резания по запросу доступно больше размеров Развертки HSSE для станков с ЧПУ (DIN 212) Для универсального применения до 1000 Н/мм2 HSSE H7 т в7-8° HA Ш Применение: для создания сквозных и глухих отверстий с допусками H7 на станках с ЧПУ или стандартных станках при работе с материалами прочностью до 1000 Н/мм2. Исполнение: № 11628 010-11628 027: инструмент с прецизионной шлифовкой с левой спиралью 7-8°, тип B, с упорными центрами с обеих сторон и хвостовиком непрерывного действия № 11628 028-11628 200: инструмент с прецизионной шлифовкой с левой спиралью 7-8°, тип D, с центральным отверстием и ступенчатым хвостовиком № 11638: Левосторонняя спираль, 7-8°, тип D, с центровочным отверстием и ступенчатым хвостовиком Преимущество: отверстие высокого качества (размерный допуск, правильная круглая форма, качество поверхности) № 11628: режущий материал высокого качества обеспечивает очень долгий срок службы высококачественное сверление (округлость, качество обработки) № 11628 028-11638 200 Применение № Ста 700 ль(Н/м 1000 м2) 1300 Нерж мартен. сталь аустен. Ал кор. ом. длин. Ме кор. дь длин. Бро кор. нза длин. Пла- стик Графит G(C)FK GG(G) GjMW Титан лег Ni сплав. Супер лег Зак. 55 HRC мат. 65 HRC 11628010-027 12 9 7 8 7 17 17 17 17 13 13 13 11 5 5 5 11628028-200 12 9 7 8 7 17 17 17 17 13 13 13 11 5 5 5 лпшаг авш&г Поверхность Без покрытия Без покрытия 1 mm 1 ah s mm гг mm j mm I mm i f сталь 1000 (мм/ об.) 1 1628... Идент. № 11638... Идент. № 1 H7 34 5,5 15 1 3 0,1 010 27,40 - - 1,1 H7 36 6,5 15,5 1 3 0,1 011 27,00 - - 1,2 H7 38 8 16,5 1 3 0,1 012 26,40 - - 1,3 H7 38 8 16,5 1 3 0,1 013 24,20 - - 1,4 H7 40 8 18 2 3 0,1 014 24,60 - - 1,5 H7 40 8 18 2 3 0,1 015 21,20 - - 1,6 H7 43 9 20 2 3 0,1 016 23,80 - - 1,7 H7 43 9 20 2 3 0,1 017 23,80 - - 1,8 H7 46 10 22 2 4 0,1 018 23,80 - - 1,9 H7 46 10 22 2 4 0,1 019 21,20 - - 2 H7 49 11 24 2 4 0,1 020 20,80 - - 2,1 H7 49 11 24 2 4 0,1 021 25,00 - - 2,2 H7 53 12 25 3 4 0,1 022 24,60 - - 2,3 H7 53 12 25 3 4 0,1 023 21,40 - - 2,4 H7 57 14 29 3 4 0,1 024 21,40 - - 2,5 H7 57 14 29 3 4 0,1 025 20,80 - - 2,6 H7 57 14 29 3 4 0,1 026 27,00 - - 2,7 H7 61 15 33 3 4 0,1 027 26,40 - - 2,8 H7 61 15 33 3 6 0,1 028 27,40 - - 2,9 H7 61 15 33 3 6 0,1 029 20,00 - - 3 H7 61 15 33 3 6 0,1 030 20,00 030 15,80 3,1 H7 65 16 37 4 6 0,1 031 24,60 - - 3,2 H7 65 16 37 4 6 0,1 032 25,00 - - 3,3 H7 65 16 37 4 6 0,1 033 23,40 - - 3,4 H7 70 18 42 4 6 0,1 034 23,60 - - 3,5 H7 70 18 42 4 6 0,1 035 23,00 035 18,40 3,6 H7 70 18 42 4 6 0,1 036 21,60 - - 3,7 H7 70 18 42 4 6 0,1 037 21,60 - - 3,8 H7 75 19 47 4 6 0,1 038 21,60 - - 3,9 H7 75 19 47 4 6 0,1 039 21,40 - - 4 H7 75 19 47 4 6 0,1 040 21,00 040 16,80 4,1 H7 75 19 47 4 6 0,1 041 22,60 - - 4,2 H7 75 19 47 4 6 0,1 042 22,60 - - Цена/шт., с. 137 с. 60 с. 724 с. 173 1 55
