168 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.154

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 154 0168 Lab2u

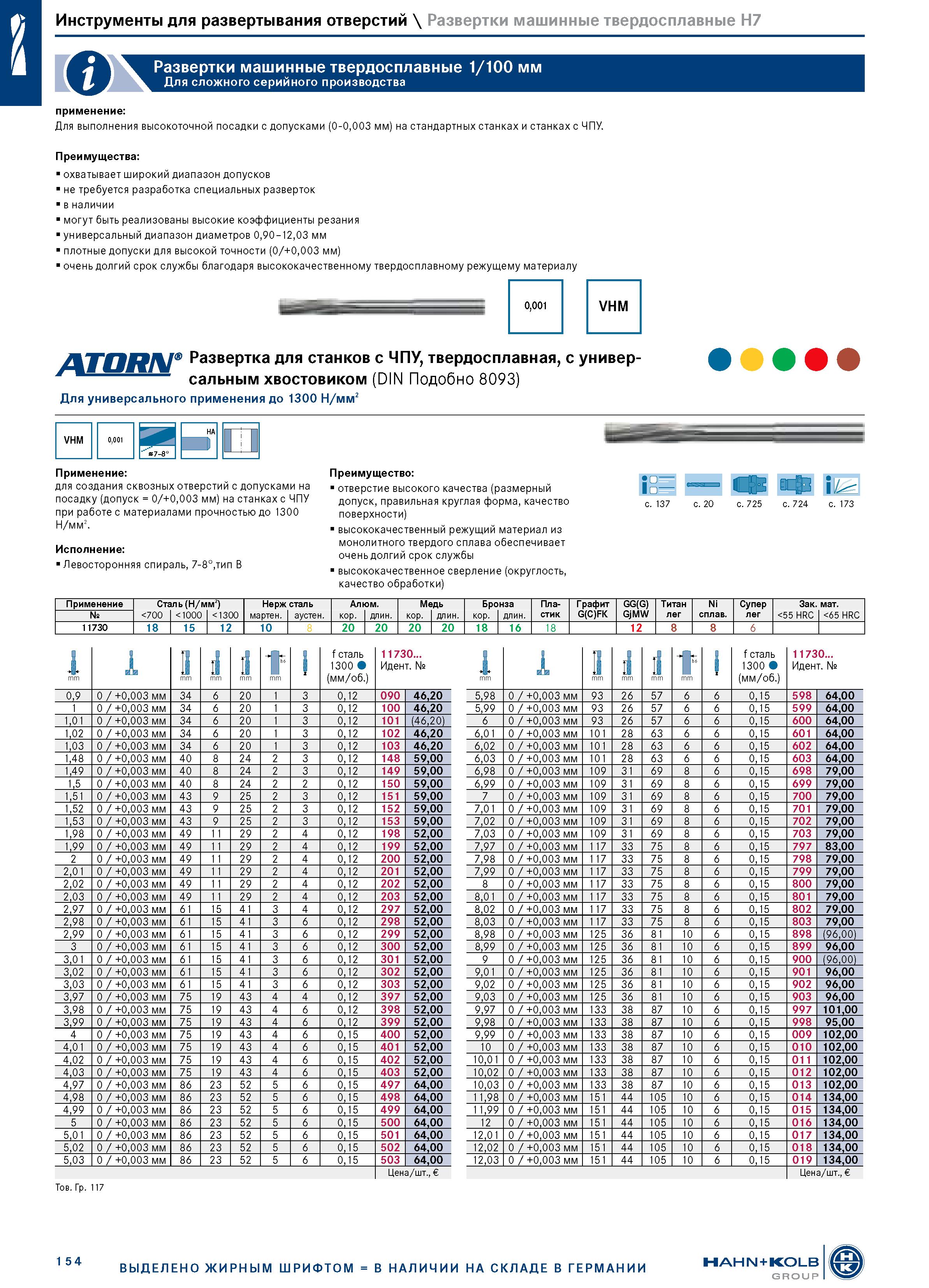

Инструменты для развертывания отверстий \ Развертки машинные твердосплавные H7 кон Развертки машинные твердосплавные 1/100 мм Для сложного серийного производства применение: Для выполнения высокоточной посадки с допусками (0-0,003 мм) на стандартных станках и станках с ЧПУ. Преимущества: охватывает широкий диапазон допусков не требуется разработка специальных разверток в наличии могут быть реализованы высокие коэффициенты резания универсальный диапазон диаметров 0,90-12,03 мм плотные допуски для высокой точности (0/+0,003 мм) очень долгий срок службы благодаря высококачественному твердосплавному режущему материалу 0,001 VHM Развертка для станков с ЧПУ, твердосплавная, с универсальным хвостовиком (DIN Подобно 8093) Для универсального применения до 1300 Н/мм2 VHM 0,001 т 7-8° HA В Применение: для создания сквозных отверстий с допусками на посадку (допуск = 0/+0,003 мм) на станках с ЧПУ при работе с материалами прочностью до 1300 Н/мм2. Исполнение: Левосторонняя спираль, 7-8°,тип B Преимущество: отверстие высокого качества (размерный допуск, правильная круглая форма, качество поверхности) высококачественный режущий материал из монолитного твердого сплава обеспечивает очень долгий срок службы высококачественное сверление (округлость, качество обработки) с. 137 с. 20 с. 725 с. 724 с. 173 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 11730 18 15 12 10 8 20 20 20 20 18 16 18 12 8 8 6 1 mm I и mm J mm 1. Г mm f сталь 1300 (мм/об.) 11730... Идент. № 0,9 0 / +0,003 мм 34 6 20 1 3 0, 12 090 46,20 1 0 / +0,003 мм 34 6 20 1 3 0, 12 100 46,20 1,01 0 / +0,003 мм 34 6 20 1 3 0, 12 101 (46,20) 1,02 0 / +0,003 мм 34 6 20 1 3 0, 12 102 46,20 1,03 0 / +0,003 мм 34 6 20 1 3 0, 12 103 46,20 1,48 0 / +0,003 мм 40 8 24 2 3 0, 12 148 59,00 1,49 0 / +0,003 мм 40 8 24 2 3 0, 12 149 59,00 1,5 0 / +0,003 мм 40 8 24 2 2 0, 12 150 59,00 1,51 0 / +0,003 мм 43 9 25 2 3 0, 12 151 59,00 1,52 0 / +0,003 мм 43 9 25 2 3 0, 12 152 59,00 1,53 0 / +0,003 мм 43 9 25 2 3 0, 12 153 59,00 1,98 0 / +0,003 мм 49 11 29 2 4 0, 12 198 52,00 1,99 0 / +0,003 мм 49 11 29 2 4 0, 12 199 52,00 2 0 / +0,003 мм 49 11 29 2 4 0, 12 200 52,00 2,01 0 / +0,003 мм 49 11 29 2 4 0, 12 201 52,00 2,02 0 / +0,003 мм 49 11 29 2 4 0, 12 202 52,00 2,03 0 / +0,003 мм 49 11 29 2 4 0, 12 203 52,00 2,97 0 / +0,003 мм 61 15 41 3 4 0, 12 297 52,00 2,98 0 / +0,003 мм 61 15 41 3 6 0, 12 298 52,00 2,99 0 / +0,003 мм 61 15 41 3 6 0, 12 299 52,00 3 0 / +0,003 мм 61 15 41 3 6 0, 12 300 52,00 3,01 0 / +0,003 мм 61 15 41 3 6 0, 12 301 52,00 3,02 0 / +0,003 мм 61 15 41 3 6 0, 12 302 52,00 3,03 0 / +0,003 мм 61 15 41 3 6 0, 12 303 52,00 3,97 0 / +0,003 мм 75 19 43 4 4 0, 12 397 52,00 3,98 0 / +0,003 мм 75 19 43 4 6 0, 12 398 52,00 3,99 0 / +0,003 мм 75 19 43 4 6 0, 12 399 52,00 4 0 / +0,003 мм 75 19 43 4 6 0, 15 400 52,00 4,01 0 / +0,003 мм 75 19 43 4 6 0, 15 401 52,00 4,02 0 / +0,003 мм 75 19 43 4 6 0, 15 402 52,00 4,03 0 / +0,003 мм 75 19 43 4 6 0, 15 403 52,00 4,97 0 / +0,003 мм 86 23 52 5 6 0, 15 497 64,00 4,98 0 / +0,003 мм 86 23 52 5 6 0, 15 498 64,00 4,99 0 / +0,003 мм 86 23 52 5 6 0, 15 499 64,00 5 0 / +0,003 мм 86 23 52 5 6 0, 15 500 64,00 5,01 0 / +0,003 мм 86 23 52 5 6 0, 15 501 64,00 5,02 0 / +0,003 мм 86 23 52 5 6 0, 15 502 64,00 5,03 0 / +0,003 мм 86 23 52 5 6 0, 15 503 64,00 Цена/шт., Тов. Гр. 117 i mm I и mm J mm л Г mm 1 f сталь 1300 (мм/об.) 11730... Идент. № 5,98 0 / +0,003 мм 93 26 57 6 6 0 15 598 64,00 5,99 0 / +0,003 мм 93 26 57 6 6 0 15 599 64,00 6 0 / +0,003 мм 93 26 57 6 6 0 15 600 64,00 6,01 0 / +0,003 мм 101 28 63 6 6 0 15 601 64,00 6,02 0 / +0,003 мм 101 28 63 6 6 0 15 602 64,00 6,03 0 / +0,003 мм 101 28 63 6 6 0 15 603 64,00 6,98 0 / +0,003 мм 109 31 69 8 6 0 15 698 79,00 6,99 0 / +0,003 мм 109 31 69 8 6 0 15 699 79,00 7 0 / +0,003 мм 109 31 69 8 6 0 15 700 79,00 7,01 0 / +0,003 мм 109 31 69 8 6 0 15 701 79,00 7,02 0 / +0,003 мм 109 31 69 8 6 0 15 702 79,00 7,03 0 / +0,003 мм 109 31 69 8 6 0 15 703 79,00 7,97 0 / +0,003 мм 117 33 75 8 6 0 15 797 83,00 7,98 0 / +0,003 мм 117 33 75 8 6 0 15 798 79,00 7,99 0 / +0,003 мм 117 33 75 8 6 0 15 799 79,00 8 0 / +0,003 мм 117 33 75 8 6 0 15 800 79,00 8,01 0 / +0,003 мм 117 33 75 8 6 0 15 801 79,00 8,02 0 / +0,003 мм 117 33 75 8 6 0 15 802 79,00 8,03 0 / +0,003 мм 117 33 75 8 6 0 15 803 79,00 8,98 0 / +0,003 мм 125 36 81 10 6 0 15 898 (96,00) 8,99 0 / +0,003 мм 125 36 81 10 6 0 15 899 96,00 9 0 / +0,003 мм 125 36 81 10 6 0 15 900 (96,00) 9,01 0 / +0,003 мм 125 36 81 10 6 0 15 901 96,00 9,02 0 / +0,003 мм 125 36 81 10 6 0 15 902 96,00 9,03 0 / +0,003 мм 125 36 81 10 6 0 15 903 96,00 9,97 0 / +0,003 мм 133 38 87 10 6 0 15 997 101,00 9,98 0 / +0,003 мм 133 38 87 10 6 0 15 998 95,00 9,99 0 / +0,003 мм 133 38 87 10 6 0 15 009 102,00 10 0 / +0,003 мм 133 38 87 10 6 0 15 010 102,00 10,01 0 / +0,003 мм 133 38 87 10 6 0 15 011 102,00 10,02 0 / +0,003 мм 133 38 87 10 6 0 15 012 102,00 10,03 0 / +0,003 мм 133 38 87 10 6 0 15 013 102,00 11,98 0 / +0,003 мм 151 44 105 10 6 0 15 014 134,00 11,99 0 / +0,003 мм 151 44 105 10 6 0 15 015 134,00 12 0 / +0,003 мм 151 44 105 10 6 0 15 016 134,00 12,01 0 / +0,003 мм 151 44 105 10 6 0 15 017 134,00 12,02 0 / +0,003 мм 151 44 105 10 6 0 15 018 134,00 12,03 0 / +0,003 мм 151 44 105 10 6 0 15 019 134,00 Цена/шт., 1 54 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ НАН N + KOLB GROUP
