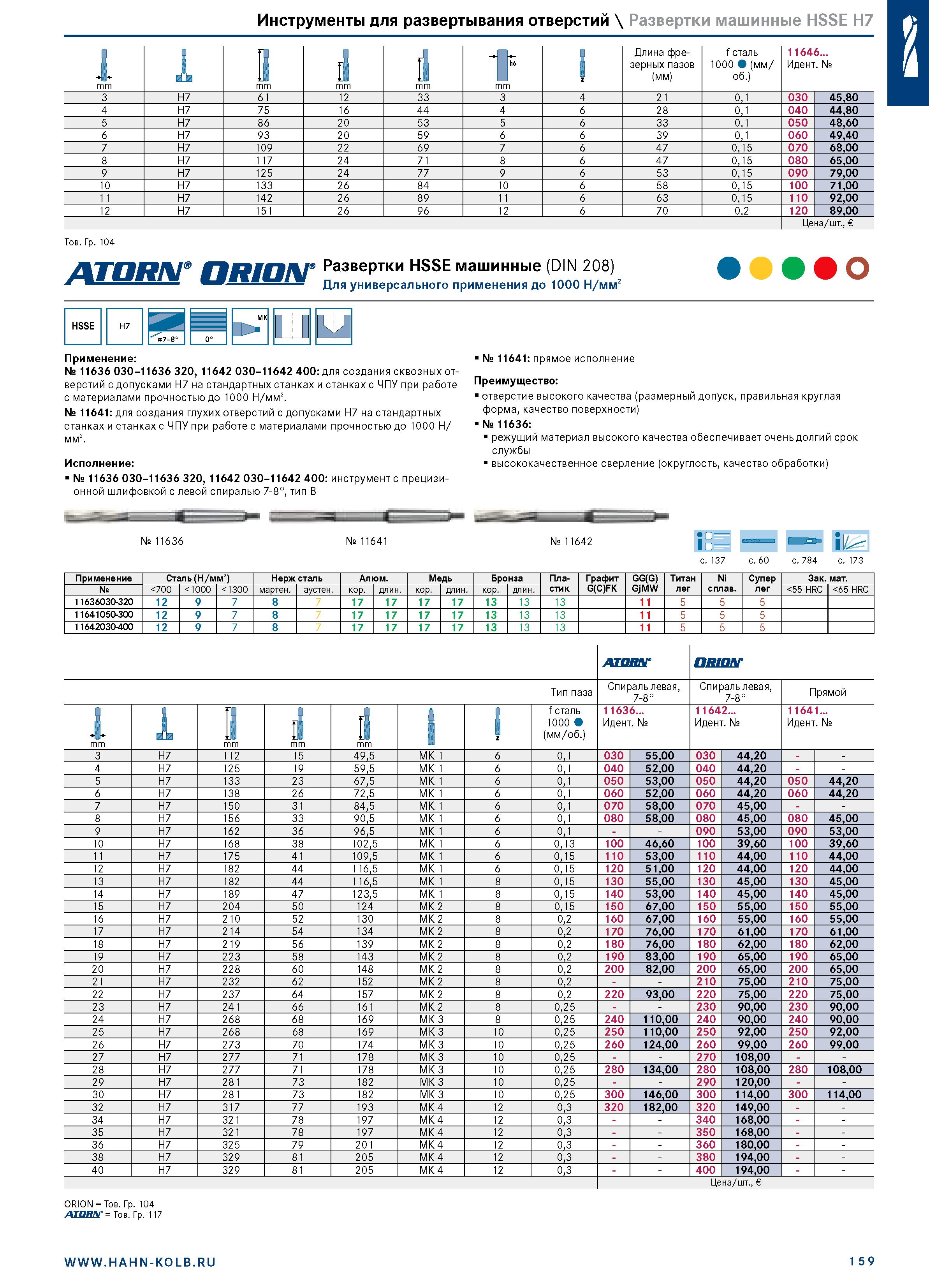

Инструменты для развертывания отверстий \ Развертки машинные HSSE H7 1 mm I S mm 1 mm 1 mm l: mm s z Длина фрезерных пазов (мм) f сталь 1000 (мм/ об.) 11646... Идент. № 3 H7 61 12 33 3 4 21 0,1 030 45,80 4 H7 75 16 44 4 6 28 0,1 040 44,80 5 H7 86 20 53 5 6 33 0,1 050 48,60 6 H7 93 20 59 6 6 39 0,1 060 49,40 7 H7 109 22 69 7 6 47 0,15 070 68,00 8 H7 117 24 71 8 6 47 0,15 080 65,00 9 H7 125 24 77 9 6 53 0,15 090 79,00 10 H7 133 26 84 10 6 58 0,15 100 71,00 11 H7 142 26 89 11 6 63 0,15 110 92,00 12 H7 151 26 96 12 6 70 0,2 120 89,00 Тов. Гр. 104 ДТРЯ1У ПНЮ V Развертки HSSE машинные (DIN 208) Для универсального применения до 1000 Н/мм2 Цена/шт., ШИ Применение: № 11636 030-11636 320, 11642 030-11642 400: для создания сквозных отверстий с допусками H7 на стандартных станках и станках с ЧПУ при работе с материалами прочностью до 1000 Н/мм2. № 11641: для создания глухих отверстий с допусками H7 на стандартных станках и станках с ЧПУ при работе с материалами прочностью до 1000 Н/ мм2. Исполнение: № 11636 030-11636 320, 11642 030-11642 400: инструмент с прецизионной шлифовкой с левой спиралью 7-8°, тип B № 11641: прямое исполнение Преимущество: отверстие высокого качества (размерный допуск, правильная круглая форма, качество поверхности) № 11636: режущий материал высокого качества обеспечивает очень долгий срок службы высококачественное сверление (округлость, качество обработки) № 11636 № 11641 № 11642 MK HSSE H7 с. 137 с. 60 с. 784 с. 173 Применение № Ста 700 ль(Н/м 1000 м2) 1300 Нерж мартен. сталь аустен. Ал кор. ом. длин. Ме кор. дь длин. Бро кор. нза длин. Пла- стик Графит G(C)FK GG(G) GjMW Титан лег Ni сплав. Супер лег Зак. 55 HRC мат. 65 HRC 11636030-320 12 9 7 8 7 17 17 17 17 13 13 13 11 5 5 5 11641050-300 12 9 7 8 7 17 17 17 17 13 13 13 11 5 5 5 11642030-400 12 9 7 8 7 17 17 17 17 13 13 13 11 5 5 5 лтанлг пталг Тип паза Спираль левая, 7-8° Спираль левая, 7-8° Прямой 1 mm I 1 mm I mm I mm 1 z f сталь 1000 (мм/об.) 11636... Идент. № 11642... Идент. № 11641... Идент. № 3 H7 112 15 49,5 MK 1 6 0,1 030 55,00 030 44,20 - - 4 H7 125 19 59,5 MK 1 6 0,1 040 52,00 040 44,20 - - 5 H7 133 23 67,5 MK 1 6 0,1 050 53,00 050 44,20 050 44,20 6 H7 138 26 72,5 MK 1 6 0,1 060 52,00 060 44,20 060 44,20 7 H7 150 31 84,5 MK 1 6 0,1 070 58,00 070 45,00 - - 8 H7 156 33 90,5 MK 1 6 0,1 080 58,00 080 45,00 080 45,00 9 H7 162 36 96,5 MK 1 6 0,1 - - 090 53,00 090 53,00 10 H7 168 38 102,5 MK 1 6 0,13 100 46,60 100 39,60 100 39,60 11 H7 175 41 109,5 MK 1 6 0,15 110 53,00 110 44,00 110 44,00 12 H7 182 44 116,5 MK 1 6 0,15 120 51,00 120 44,00 120 44,00 13 H7 182 44 116,5 MK 1 8 0,15 130 55,00 130 45,00 130 45,00 14 H7 189 47 123,5 MK 1 8 0,15 140 53,00 140 45,00 140 45,00 15 H7 204 50 124 MK 2 8 0,15 150 67,00 150 55,00 150 55,00 16 H7 210 52 130 MK 2 8 0,2 160 67,00 160 55,00 160 55,00 17 H7 214 54 134 MK 2 8 0,2 170 76,00 170 61,00 170 61,00 18 H7 219 56 139 MK 2 8 0,2 180 76,00 180 62,00 180 62,00 19 H7 223 58 143 MK 2 8 0,2 190 83,00 190 65,00 190 65,00 20 H7 228 60 148 MK 2 8 0,2 200 82,00 200 65,00 200 65,00 21 H7 232 62 152 MK 2 8 0,2 - - 210 75,00 210 75,00 22 H7 237 64 157 MK 2 8 0,2 220 93,00 220 75,00 220 75,00 23 H7 241 66 161 MK 2 8 0,25 - - 230 90,00 230 90,00 24 H7 268 68 169 MK 3 8 0,25 240 110,00 240 90,00 240 90,00 25 H7 268 68 169 MK 3 10 0,25 250 110,00 250 92,00 250 92,00 26 H7 273 70 174 MK 3 10 0,25 260 124,00 260 99,00 260 99,00 27 H7 277 71 178 MK 3 10 0,25 - - 270 108,00 - - 28 H7 277 71 178 MK 3 10 0,25 280 134,00 280 108,00 280 108,00 29 H7 281 73 182 MK 3 10 0,25 - - 290 120,00 - - 30 H7 281 73 182 MK 3 10 0,25 300 146,00 300 114,00 300 114,00 32 H7 317 77 193 MK 4 12 0,3 320 182,00 320 149,00 - - 34 H7 321 78 197 MK 4 12 0,3 - - 340 168,00 - - 35 H7 321 78 197 MK 4 12 0,3 - - 350 168,00 - - 36 H7 325 79 201 MK 4 12 0,3 - - 360 180,00 - - 38 H7 329 81 205 MK 4 12 0,3 - - 380 194,00 - - 40 H7 329 81 205 MK 4 12 0,3 - - 400 194,00 - - Цена/шт., ORION = Тов. Гр. 104 А = Тов. Гр. 117 1 59
