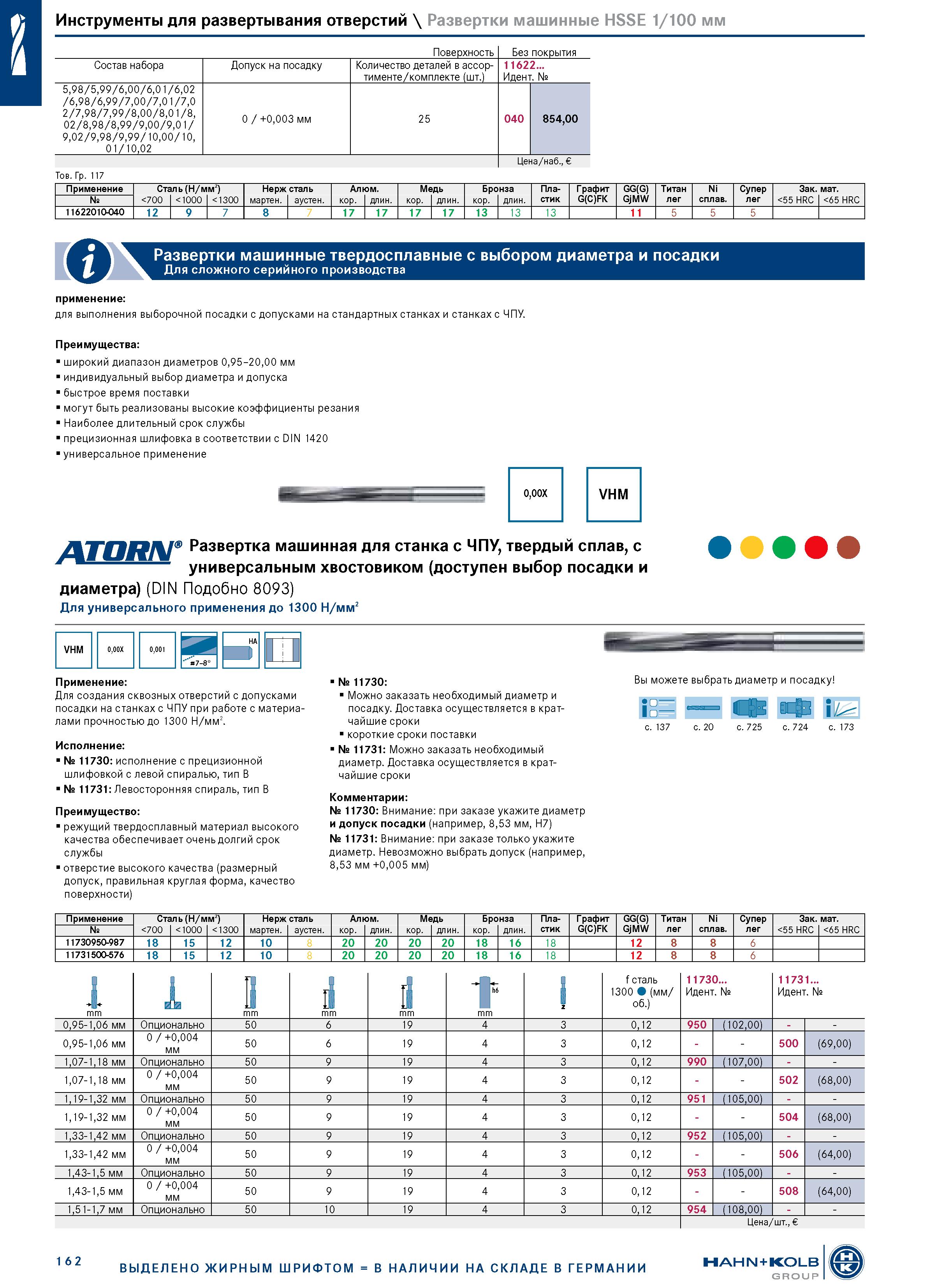

Инструменты для развертывания отверстий \ Развертки машинные HSSE 1/100 мм Поверхность Без покрытия Состав набора Допуск на посадку Количество деталей в ассортименте/комплекте (шт.) 11622... Идент. № 5,98/5,99/6,00/6,01/6,02 /6,98/6,99/7,00/7,01/7,0 2/7,98/7,99/8,00/8,01/8, 02/8,98/8,99/9,00/9,01/ 9,02/9,98/9,99/10,00/10, 01/10,02 0 / +0,003 мм 25 040 854,00 Цена/наб., Тов. Гр. 117 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 11622010-040 12 9 7 8 7 17 17 17 17 13 13 13 11 5 5 5 Развертки машинные твердосплавные с выбором диаметра и посадки Для сложного серийного производства применение: для выполнения выборочной посадки с допусками на стандартных станках и станках с ЧПУ. Преимущества: широкий диапазон диаметров 0,95-20,00 мм индивидуальный выбор диаметра и допуска быстрое время поставки могут быть реализованы высокие коэффициенты резания Наиболее длительный срок службы прецизионная шлифовка в соответствии с DIN 1420 универсальное применение 0,00X VHM Развертка машинная для станка с ЧПУ, твердый сплав, с универсальным хвостовиком (доступен выбор посадки и диаметра) (DIN Подобно 8093) Для универсального применения до 1300 Н/мм2 VHM о Применение: Для создания сквозных отверстий с допусками посадки на станках с ЧПУ при работе с материалами прочностью до 1300 Н/мм2. Исполнение: № 11730: исполнение с прецизионной шлифовкой с левой спиралью, тип B № 11731: Левосторонняя спираль, тип B Преимущество: режущий твердосплавный материал высокого качества обеспечивает очень долгий срок службы отверстие высокого качества (размерный допуск, правильная круглая форма, качество поверхности) Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 1000 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 11730950-987 18 15 12 10 8 20 20 20 20 18 16 18 12 8 8 6 11731500-576 18 15 12 10 8 20 20 20 20 18 16 18 12 8 8 6 1 mm 1 S mm 1 mm i mm 1= mm 1 z f сталь 1300 (мм/ об.) 11730... Идент. № 11731... Идент. № 0,95-1,06 мм Опционально 50 6 19 4 3 0,12 950 (102,00) - - 0,95-1,06 мм 0 / +0,004 мм 50 6 19 4 3 0,12 - - 500 (69,00) 1,07-1,18 мм Опционально 50 9 19 4 3 0,12 990 (107,00) - - 1,07-1,18 мм 0 / +0,004 мм 50 9 19 4 3 0,12 - - 502 (68,00) 1,19-1,32 мм Опционально 50 9 19 4 3 0,12 951 (105,00) - - 1,19-1,32 мм 0 / +0,004 мм 50 9 19 4 3 0,12 - - 504 (68,00) 1,33-1,42 мм Опционально 50 9 19 4 3 0,12 952 (105,00) - - 1,33-1,42 мм 0 / +0,004 мм 50 9 19 4 3 0,12 - - 506 (64,00) 1,43-1,5 мм Опционально 50 9 19 4 3 0,12 953 (105,00) - - 1,43-1,5 мм 0 / +0,004 мм 50 9 19 4 3 0,12 - - 508 (64,00) 1,51-1,7 мм Опционально 50 10 19 4 3 0,12 954 (108,00) - - Цена/шт., ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ НАН N + KOLB GROUP № 11730: Можно заказать необходимый диаметр и посадку. Доставка осуществляется в кратчайшие сроки короткие сроки поставки № 11731: Можно заказать необходимый диаметр. Доставка осуществляется в кратчайшие сроки Комментарии: № 11730:В нимание: при заказе укажите диаметр и допуск посадки (например, 8,53 мм, H7) № 11731: В нимание: при заказе только укажите диаметр. Невозможно выбрать допуск (например, 8,53 мм +0,005 мм) Вы можете выбрать диаметр и посадку с. 137 с. 20 с. 725 с. 724 с. 173
