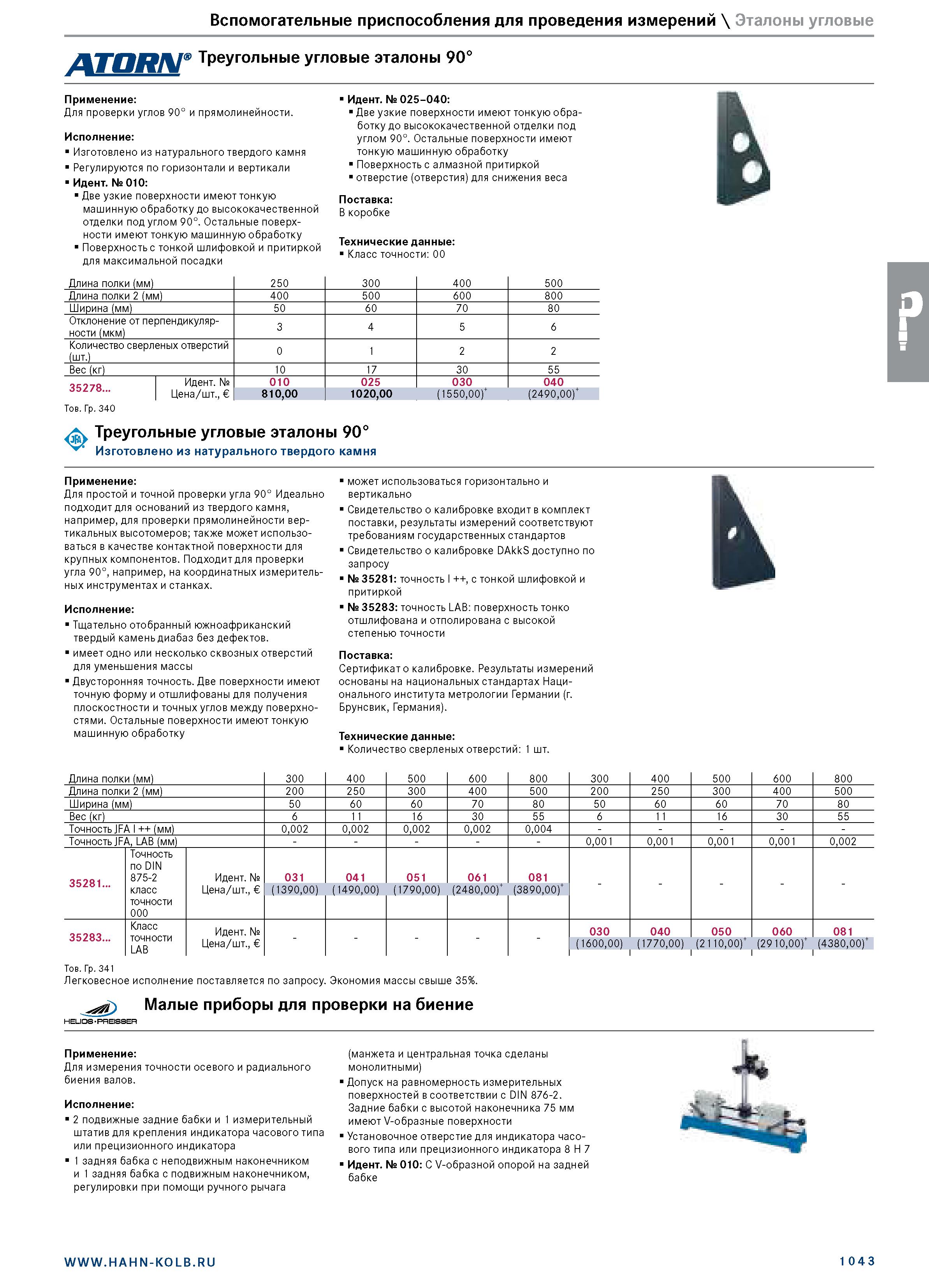

Вспомогательные приспособления для проведения измерений \ Эталоны угловые лшш Треугольные угловые эталоны 90° Применение: Для проверки углов 90° и прямолинейности. Исполнение: Изготовлено из натурального твердого камня Регулируются по горизонтали и вертикали Идент. № 010: Две узкие поверхности имеют тонкую машинную обработку до высококачественной отделки под углом 90°. Остальные поверхности имеют тонкую машинную обработку Поверхность с тонкой шлифовкой и притиркой для максимальной посадки Идент. № 025-040: Две узкие поверхности имеют тонкую обработку до высококачественной отделки под углом 90°. Остальные поверхности имеют тонкую машинную обработку Поверхность с алмазной притиркой отверстие (отверстия) для снижения веса Поставка: В коробке Технические данные: Класс точности: 00 Длина полки (мм) 250 300 400 500 Длина полки 2 (мм) 400 500 600 800 Ширина (мм) 50 60 70 80 Отклонение от перпендикулярности (мкм) 3 4 5 6 Количество сверленых отверстий (шт.) 0 1 2 2 Вес (кг) 10 17 30 55 35278 I Идент. № Цена/шт., 010 025 030 040 810,00 1020,00 (1550,00)+ (2490,00)+ Тов. Гр. 340 Треугольные угловые эталоны 90° Изготовлено из натурального твердого камня Применение: Для простой и точной проверки угла 90° Идеально подходит для оснований из твердого камня, например, для проверки прямолинейности вертикальных высотомеров; также может использоваться в качестве контактной поверхности для крупных компонентов. Подходит для проверки угла 90°, например, на координатных измерительных инструментах и станках. Исполнение: Тщательно отобранный южноафриканский твердый камень диабаз без дефектов. имеет одно или несколько сквозных отверстий для уменьшения массы Двусторонняя точность. Две поверхности имеют точную форму и отшлифованы для получения плоскостности и точных углов между поверхностями. Остальные поверхности имеют тонкую машинную обработку может использоваться горизонтально и вертикально Свидетельство о калибровке входит в комплект поставки, результаты измерений соответствуют требованиям государственных стандартов Свидетельство о калибровке DAkkS доступно по запросу № 35281: точность I ++, с тонкой шлифовкой и притиркой № 35283: точность LAB: поверхность тонко отшлифована и отполирована с высокой степенью точности Поставка: Сертификат о калибровке. Результаты измерений основаны на национальных стандартах Национального института метрологии Германии (г. Брунсвик, Германия). Технические данные: Количество сверленых отверстий: 1 шт. Длина полки (мм) 300 400 500 600 800 300 400 500 600 800 Длина полки 2 (мм) 200 250 300 400 500 200 250 300 400 500 Ширина (мм) 50 60 60 70 80 50 60 60 70 80 Вес (кг) 6 11 16 30 55 6 11 16 30 55 Точность JFA I ++ (мм) 0,002 0,002 0,002 0,002 0,004 Точность JFA, LAB (мм) 0,001 0,001 0,001 0,001 0,002 35281... Точность по DIN 875-2 Идент. № 031 041 051 061 081 класс Цена/шт., (1390,00) (1490,00) (1790,00) (2480,00)+ (3890,00)+ точности 000 35283... Класс точности LAB Идент. № 030 040 050 060 081 Цена/шт., (1600,00) (1770,00) (2110,00)+ (2910,00)+ (4380,00)+ Тов. Гр. 341 Легковесное исполнение поставляется по запросу. Экономия массы свыше 35%. Малые приборы для проверки на биение HELIOS-PREISSER Применение: Для измерения точности осевого и радиального биения валов. Исполнение: 2 подвижные задние бабки и 1 измерительный штатив для крепления индикатора часового типа или прецизионного индикатора 1 задняя бабка с неподвижным наконечником и 1 задняя бабка с подвижным наконечником, регулировки при помощи ручного рычага (манжета и центральная точка сделаны монолитными) Допуск на равномерность измерительных поверхностей в соответствии с DIN 876-2. Задние бабки с высотой наконечника 75 мм имеют V-образные поверхности Установочное отверстие для индикатора часового типа или прецизионного индикатора 8 H 7 Идент. № 010: С V-образной опорой на задней бабке 1 043
