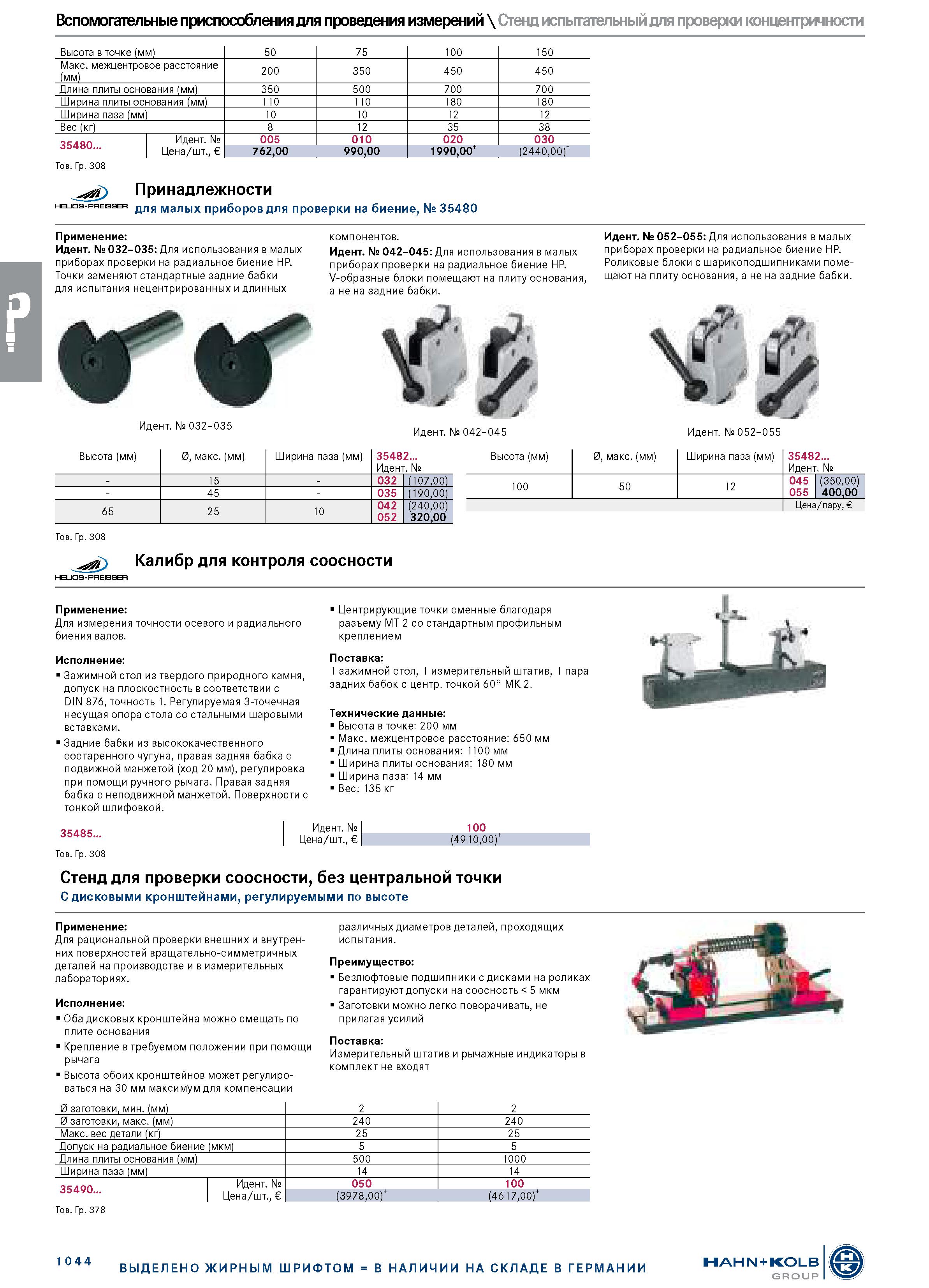

Вспомогательные приспособления для проведения измерений \ Стенд испытательный для проверки концентричности Высота в точке (мм) 50 75 100 150 Макс. межцентровое расстояние (мм) 200 350 450 450 Длина плиты основания (мм) 350 500 700 700 Ширина плиты основания (мм) 110 110 180 180 Ширина паза (мм) 10 10 12 12 Вес (кг) 8 12 35 38 35480... I ,, Идент. № Цена/шт., 005 010 020 030 762,00 990,00 1990,00+ (2440,00)+ Тов. Гр. 308 Принадлежности HEUQS PREISSER для малых приборов для проверки на биение, № 35480 Применение: Идент. № 032-035: Для использования в малых приборах проверки на радиальное биение HP. Точки заменяют стандартные задние бабки I для испытания нецентрированных и длинных компонентов. Идент. № 042-045: Для использования в малых приборах проверки на радиальное биение HP. V-образные блоки помещают на плиту основания, а не на задние бабки. Идент. № 052-055: Для использования в малых приборах проверки на радиальное биение HP. Роликовые блоки с шарикоподшипниками помещают на плиту основания, а не на задние бабки. Идент. № 032-035 Идент. № 042-045 Идент. № 052-055 Высота (мм) 0, макс. (мм) Ширина паза (мм) 35482... Идент. № Высота (мм) 0, макс. (мм) Ширина паза (мм) 35482... Идент. № - 15 - 032 (107,00) 100 50 12 045 (350,00) - 45 - 035 (190,00) 055 400,00 65 25 10 042 052 (240,00) 320,00 Цена/пару, Тов. Гр. 308 Калибр для контроля соосности Применение: Для измерения точности осевого и радиального биения валов. Исполнение: Зажимной стол из твердого природного камня, допуск на плоскостность в соответствии с DIN 876, точность 1. Регулируемая 3-точечная несущая опора стола со стальными шаровыми вставками. Задние бабки из высококачественного состаренного чугуна, правая задняя бабка с подвижной манжетой (ход 20 мм), регулировка при помощи ручного рычага. Правая задняя бабка с неподвижной манжетой. Поверхности с тонкой шлифовкой. Центрирующие точки сменные благодаря разъему MT 2 со стандартным профильным креплением Поставка: 1 зажимной стол, 1 измерительный штатив, 1 пара задних бабок с центр. точкой 60° MK 2. Технические данные: Высота в точке: 200 мм Макс. межцентровое расстояние: 650 мм Длина плиты основания: 1100 мм Ширина плиты основания: 180 мм Ширина паза: 14 мм Вес: 135 кг 35485... Тов. Гр. 308 Идент. № Цена/шт., 100 (4910,00) Стенд для проверки соосности, без центральной точки С дисковыми кронштейнами, регулируемыми по высоте Применение: Для рациональной проверки внешних и внутренних поверхностей вращательно-симметричных деталей на производстве и в измерительных лабораториях. Исполнение: Оба дисковых кронштейна можно смещать по плите основания Крепление в требуемом положении при помощи рычага Высота обоих кронштейнов может регулироваться на 30 мм максимум для компенсации различных диаметров деталей, проходящих испытания. Преимущество: Безлюфтовые подшипники с дисками на роликах гарантируют допуски на соосность 5 мкм Заготовки можно легко поворачивать, не прилагая усилий Поставка: Измерительный штатив и рычажные индикаторы в комплект не входят 0 заготовки, мин. (мм) 2 2 0 заготовки, макс. (мм) 240 240 Макс. вес детали (кг) 25 25 Допуск на радиальное биение (мкм) 5 5 Длина плиты основания (мм) 500 1000 Ширина паза (мм) 14 14 35490... Идент. № 050 100 Цена/шт., (3978,00)+ (4617,00)+ Тов. Гр. 378 1 044 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
