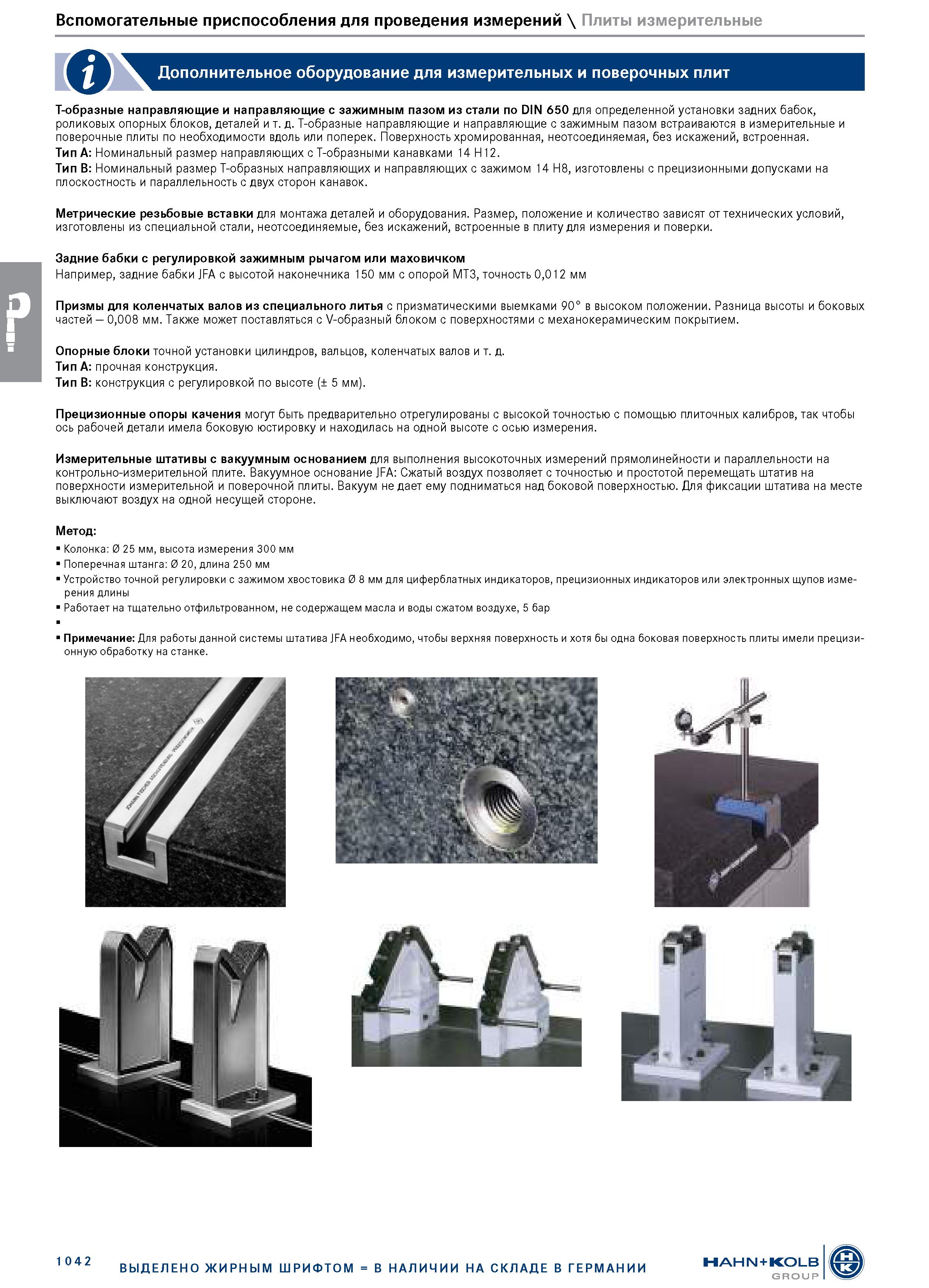

Вспомогательные приспособления для проведения измерений \ Плиты измерительные . Дополнительное оборудование для измерительных и поверочных плит T-образные направляющие и направляющие с зажимным пазом из стали по DIN 650 для определенной установки задних бабок, роликовых опорных блоков, деталей и т. д. T-образные направляющие и направляющие с зажимным пазом встраиваются в измерительные и поверочные плиты по необходимости вдоль или поперек. Поверхность хромированная, неотсоединяемая, без искажений, встроенная. Тип A: Номинальный размер направляющих с T-образными канавками 14 H12. Тип B: Номинальный размер T-образных направляющих и направляющих с зажимом 14 H8, изготовлены с прецизионными допусками на плоскостность и параллельность с двух сторон канавок. Метрические резьбовые вставки для монтажа деталей и оборудования. Размер, положение и количество зависят от технических условий, изготовлены из специальной стали, неотсоединяемые, без искажений, встроенные в плиту для измерения и поверки. Задние бабки с регулировкой зажимным рычагом или маховичком Например, задние бабки JFA с высотой наконечника 150 мм с опорой MT3, точность 0,012 мм Призмы для коленчатых валов из специального литья с призматическими выемками 90° в высоком положении. Разница высоты и боковых частей - 0,008 мм. Также может поставляться с V-образный блоком с поверхностями с механокерамическим покрытием. Опорные блоки точной установки цилиндров, вальцов, коленчатых валов и т. д. Тип A: прочная конструкция. п B: конструкция с регулировкой по высоте (± 5 мм). Прецизионные опоры качения могут быть предварительно отрегулированы с высокой точностью с помощью плиточных калибров, так чтобы ось рабочей детали имела боковую юстировку и находилась на одной высоте с осью измерения. Измерительные штативы с вакуумным основанием для выполнения высокоточных измерений прямолинейности и параллельности на контрольно-измерительной плите. Вакуумное основание JFA: Сжатый воздух позволяет с точностью и простотой перемещать штатив на поверхности измерительной и поверочной плиты. Вакуум не дает ему подниматься над боковой поверхностью. Для фиксации штатива на месте выключают воздух на одной несущей стороне. Метод: Колонка: 0 25 мм, высота измерения 300 мм Поперечная штанга: 0 20, длина 250 мм Устройство точной регулировки с зажимом хвостовика 0 8 мм для циферблатных индикаторов, прецизионных индикаторов или электронных щупов измерения длины Работает на тщательно отфильтрованном, не содержащем масла и воды сжатом воздухе, 5 бар Примечание: Для работы данной системы штатива JFA необходимо, чтобы верхняя поверхность и хотя бы одна боковая поверхность плиты имели прецизионную обработку на станке. 1042 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
