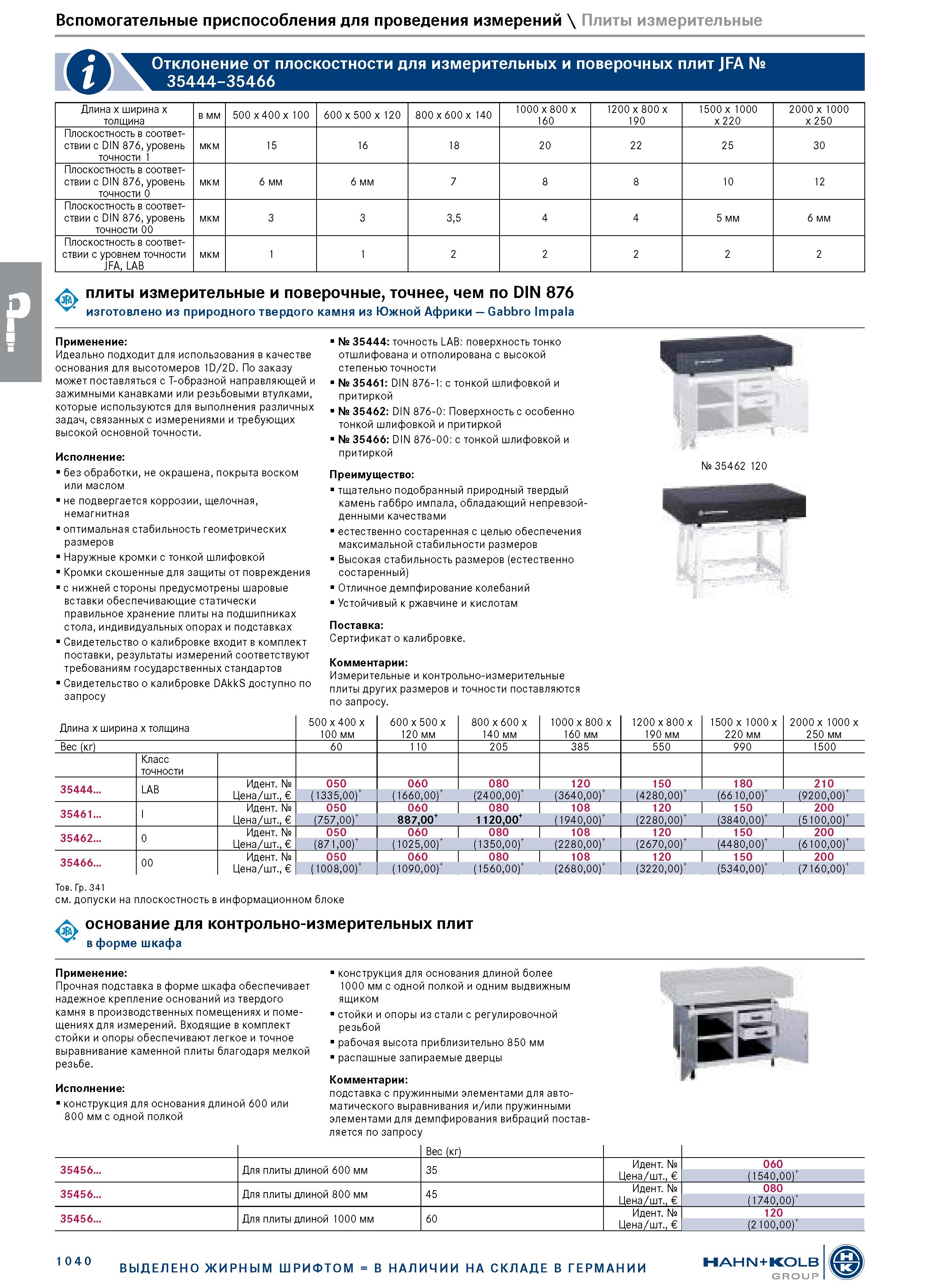

Вспомогательные приспособления для проведения измерений \ Плиты измерительные Отклонение от плоскостности для измерительных и поверочных плит JFA № k 35444-35466 Длина x ширина x толщина в мм 500 x 400 x 100 600 x 500 x 120 800 x 600 x 140 1000x800x 160 1200x800x 190 1500x 1000 x 220 2000x1000 x 250 Плоскостность в соответствии с DIN 876, уровень точности 1 мкм 15 16 18 20 22 25 30 Плоскостность в соответствии с DIN 876, уровень точности 0 мкм 6 мм 6 мм 7 8 8 10 12 Плоскостность в соответствии с DIN 876, уровень точности 00 мкм 3 3 3,5 4 4 5 мм 6 мм Плоскостность в соответствии с уровнем точности JFA, LAB мкм 1 1 2 2 2 2 2 плиты измерительные и поверочные, точнее, чем по DIN 876 изготовлено из природного твердого камня из Южной Африки Gabbro Impala Применение: Идеально подходит для использования в качестве основания для высотомеров 1D/2D. По заказу может поставляться с Т-образной направляющей и зажимными канавками или резьбовыми втулками, которые используются для выполнения различных задач, связанных с измерениями и требующих высокой основной точности. Исполнение: без обработки, не окрашена, покрыта воском или маслом не подвергается коррозии, щелочная, немагнитная оптимальная стабильность геометрических размеров Наружные кромки с тонкой шлифовкой Кромки скошенные для защиты от повреждения с нижней стороны предусмотрены шаровые вставки обеспечивающие статически правильное хранение плиты на подшипниках стола, индивидуальных опорах и подставках Свидетельство о калибровке входит в комплект поставки, результаты измерений соответствуют требованиям государственных стандартов Свидетельство о калибровке DAkkS доступно по запросу № 35444: точность LAB: поверхность тонко отшлифована и отполирована с высокой степенью точности № 35461: DIN 876-1: с тонкой шлифовкой и притиркой № 35462: DIN 876-0: Поверхность с особенно тонкой шлифовкой и притиркой № 35466: DIN 876-00: с тонкой шлифовкой и притиркой Преимущество: тщательно подобранный природный твердый камень габбро импала, обладающий непревзойденными качествами естественно состаренная с целью обеспечения максимальной стабильности размеров Высокая стабильность размеров (естественно состаренный) Отличное демпфирование колебаний Устойчивый к ржавчине и кислотам Поставка: Сертификат о калибровке. Комментарии: Измерительные и контрольно-измерительные плиты других размеров и точности поставляются по запросу. № 35462 120 Длина x ширина x толщина 500 x 400 x 100 мм 600 x 500 x 120 мм 800 x 600 x 140 мм 1000x800x 160 мм 1200x800x 190 мм 1500x1000x 220 мм 2000x 1000x 250 мм Вес (кг) 60 110 205 385 550 990 1500 Класс точности 35444... LAB Идент. № 050 060 080 120 150 180 210 Цена/шт., (1335,00)+ (1660,00)+ (2400,00)+ (3640,00)+ (4280,00)+ (6610,00)+ (9200,00)+ Идент. № 050 060 080 108 120 150 200 Цена/шт., (757,00)+ 887,00 1120,00 (1940,00)+ (2280,00)+ (3840,00)+ (5100,00)+ 35462... 0 Идент. № 050 060 080 108 120 150 200 Цена/шт., (871,00)+ (1025,00)+ (1350,00)+ (2280,00)+ (2670,00)+ (4480,00)+ (6100,00)+ 00 Идент. № 050 060 080 108 120 150 200 35466... Цена/шт., (1008,00)+ (1090,00)+ (1560,00)+ (2680,00)+ (3220,00)+ (5340,00)+ (7160,00)+ Тов. Гр. 341 см. допуски на плоскостность в информационном блоке основание для контрольно-измерительных плит в форме шкафа Применение: Прочная подставка в форме шкафа обеспечивает надежное крепление оснований из твердого камня в производственных помещениях и помещениях для измерений. Входящие в комплект стойки и опоры обеспечивают легкое и точное выравнивание каменной плиты благодаря мелкой резьбе. Исполнение: конструкция для основания длиной 600 или 800 мм с одной полкой конструкция для основания длиной более 1000 мм с одной полкой и одним выдвижным ящиком стойки и опоры из стали с регулировочной резьбой рабочая высота приблизительно 850 мм распашные запираемые дверцы Комментарии: подставка с пружинными элементами для автоматического выравнивания и/или пружинными элементами для демпфирования вибраций поставляется по запросу Вес (кг) Для плиты длиной 600 мм 35 Идент. № 060 35456... Цена/шт., (1540,00)+ 35456... Для плиты длиной 800 мм 45 Идент. № 080 Цена/шт., (1740,00)+ 35456... Для плиты длиной 1000 мм 60 Идент. № 120 Цена/шт., (2100,00)+ 1 040 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
