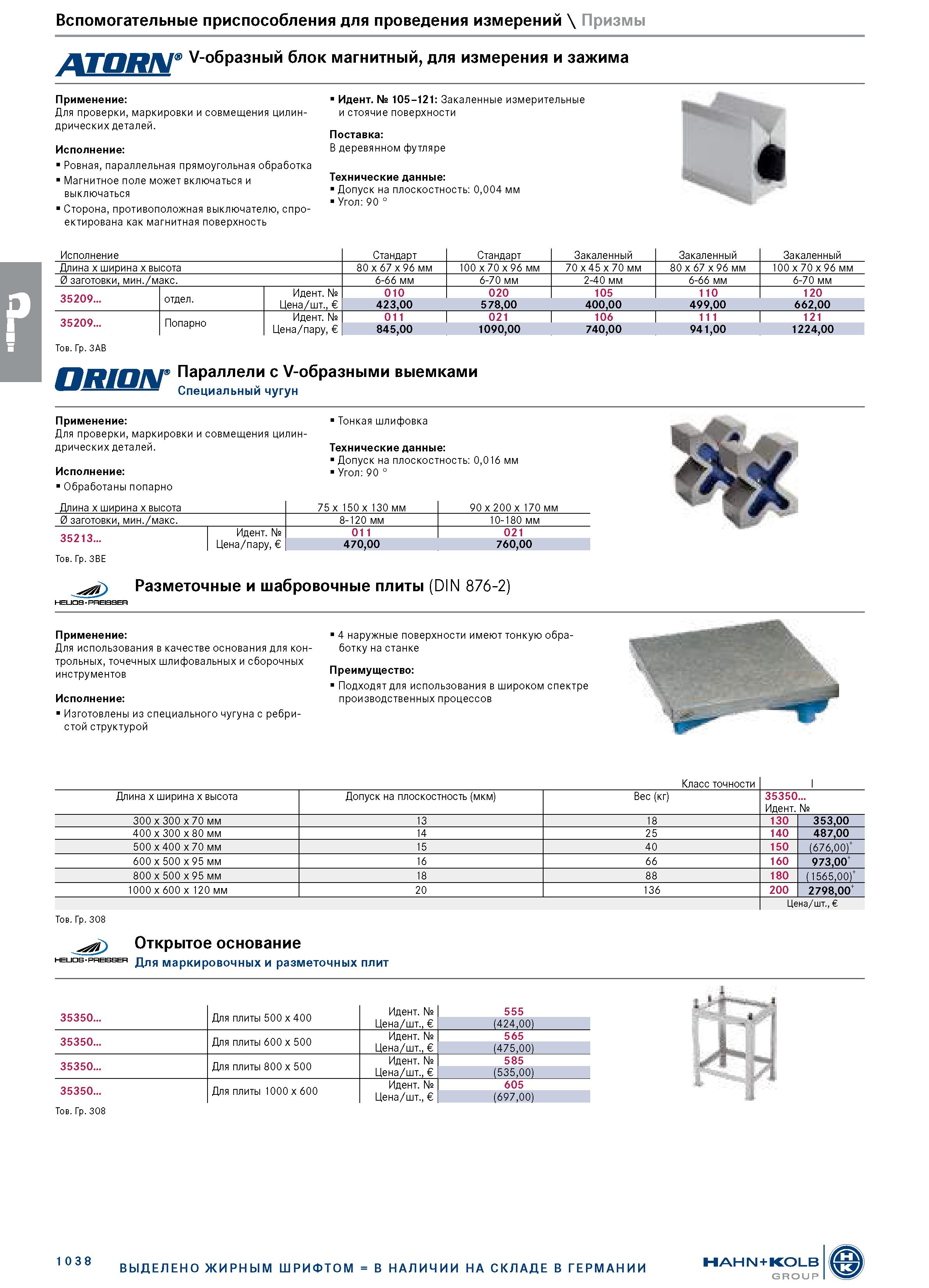

Вспомогательные приспособления для проведения измерений \ Призмы ATORN9 V-образный блок магнитный, для измерения и зажима Применение: Для проверки, маркировки и совмещения цилиндрических деталей. Исполнение: Ровная, параллельная прямоугольная обработка Магнитное поле может включаться и выключаться Сторона, противоположная выключателю, спроектирована как магнитная поверхность Идент. № 105-121: Закаленные измерительные и стоячие поверхности Поставка: В деревянном футляре Технические данные: Допуск на плоскостность: 0,004 мм Угол: 90 ° Исполнение Стандарт Стандарт Закаленный Закаленный Закаленный Длина x ширина x высота 80 x 67 x 96 мм 100 x 70 x 96 мм 70 x 45 x 70 мм 80 x 67 x 96 мм 100 x 70 x 96 мм 0 заготовки, мин./макс. 6-66 мм 6-70 мм 2-40 мм 6-66 мм 6-70 мм 35209... Идент. № 010 020 105 110 120 Цена/шт., 423,00 578,00 400,00 499,00 662,00 35209... Попарно Идент. № 011 021 106 111 121 Цена/пару, 845,00 1090,00 740,00 941,00 1224,00 Тов. Гр. 3AB Параллели с V-образными выемками - Специальный чугун Применение: Для проверки, маркировки и совмещения цилиндрических деталей. Исполнение: Обработаны попарно Тов. Гр. 3BE Тонкая шлифовка Технические данные: Допуск на плоскостность: 0,016 мм Угол: 90 ° Длина x ширина x высота 75 x 150 x 130 мм 90 x 200 x 170 мм 0 заготовки, мин./макс. 8-120 мм 10-180 мм 35213... I Идент. № 011 021 Цена/пару, 470,00 760,00 Разметочные и шабровочные плиты (DIN 876-2) HEUOS PHEI9SER Применение: Для использования в качестве основания для контрольных, точечных шлифовальных и сборочных инструментов Исполнение: Изготовлены из специального чугуна с ребристой структурой 4 наружные поверхности имеют тонкую обра -ботку на станке Преимущество: Подходят для использования в широком спектре производственных процессов Класс точности Длина x ширина x высота Допуск на плоскостность (мкм) Вес (кг) 35350... Идент. № 300 x 300 x 70 мм 13 18 130 353,00 400 x 300 x 80 мм 14 25 140 487,00 500 x 400 x 70 мм 15 40 150 (676,00)+ 600 x 500 x 95 мм 16 66 160 973,00+ 800 x 500 x 95 мм 18 88 180 (1565,00)+ 1000 x 600 x 120 мм 20 136 200 2798,00+ Цена/шт., Тов. Гр. 308 HELIOS PREIBBER Открытое основание Для маркировочных и разметочных плит 35350... Для плиты 500 x 400 Идент. № 555 Цена/шт., (424,00) 35350... Для плиты 600 x 500 Идент. № 565 Цена/шт., (475,00) 35350... Для плиты 800 x 500 Идент. № 585 Цена/шт., (535,00) 35350... Для плиты 1000 x 600 Идент. № 605 Цена/шт., (697,00) Тов. Гр. 308 1038 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
