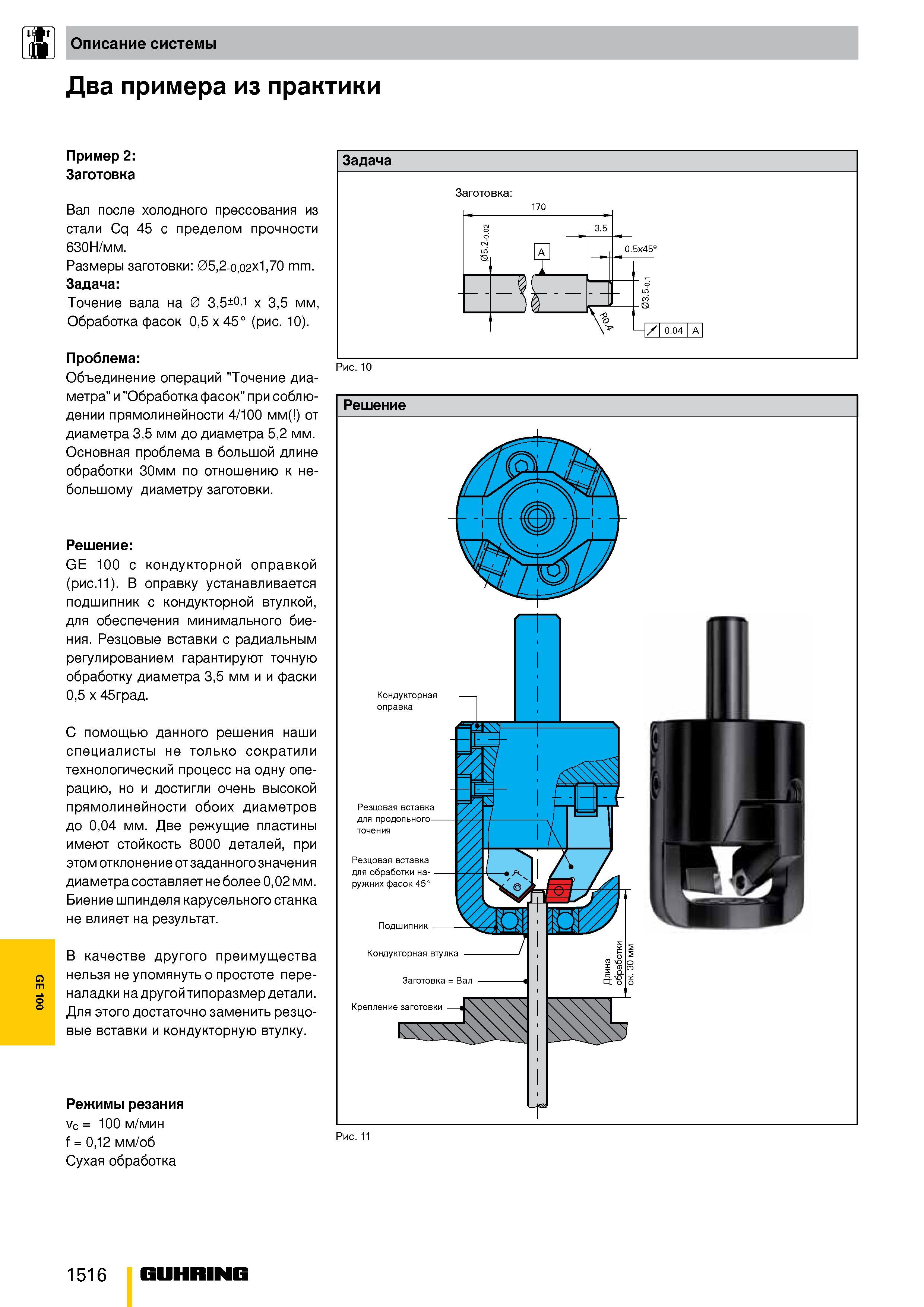

GE 100 I'if t Описание системы Два примера из практики Пример 2 Заготовка Вал после холодного прессования из стали Cq 45 с пределом прочности 630Н/мм. Размеры заготовки 05,2-0,02x1,70 mm. Задача Точение вала на 0 3,5±0,1 x 3,5 мм, Обработка фасок 0,5 x 45° (рис. 10). Проблема Объединение операций "Точение диаметра" и "Обработка фасок" при соблюдении прямолинейности 4/100 мм( ) от диаметра 3,5 мм до диаметра 5,2 мм. Основная проблема в большой длине обработки 30мм по отношению к небольшому диаметру заготовки. Решение GE 100 с кондукторной оправкой (рис.11). В оправку устанавливается подшипник с кондукторной втулкой, для обеспечения минимального биения. Резцовые вставки с радиальным регулированием гарантируют точную обработку диаметра 3,5 мм и и фаски 0,5 х 45град. С помощью данного решения наши специалисты не только сократили технологический процесс на одну операцию, но и достигли очень высокой прямолинейности обоих диаметров до 0,04 мм. Две режущие пластины имеют стойкость 8000 деталей, при этом отклонение от заданного значения диаметра составляет не более 0,02 мм. Биение шпинделя карусельного станка не влияет на результат. В качестве другого преимущества нельзя не упомянуть о простоте переналадки на другой типоразмер детали. Для этого достаточно заменить резцовые вставки и кондукторную втулку. Режимы резания vc 100 м/мин f 0,12 мм/об Сухая обработка Рис. 11 1516 Guhring
