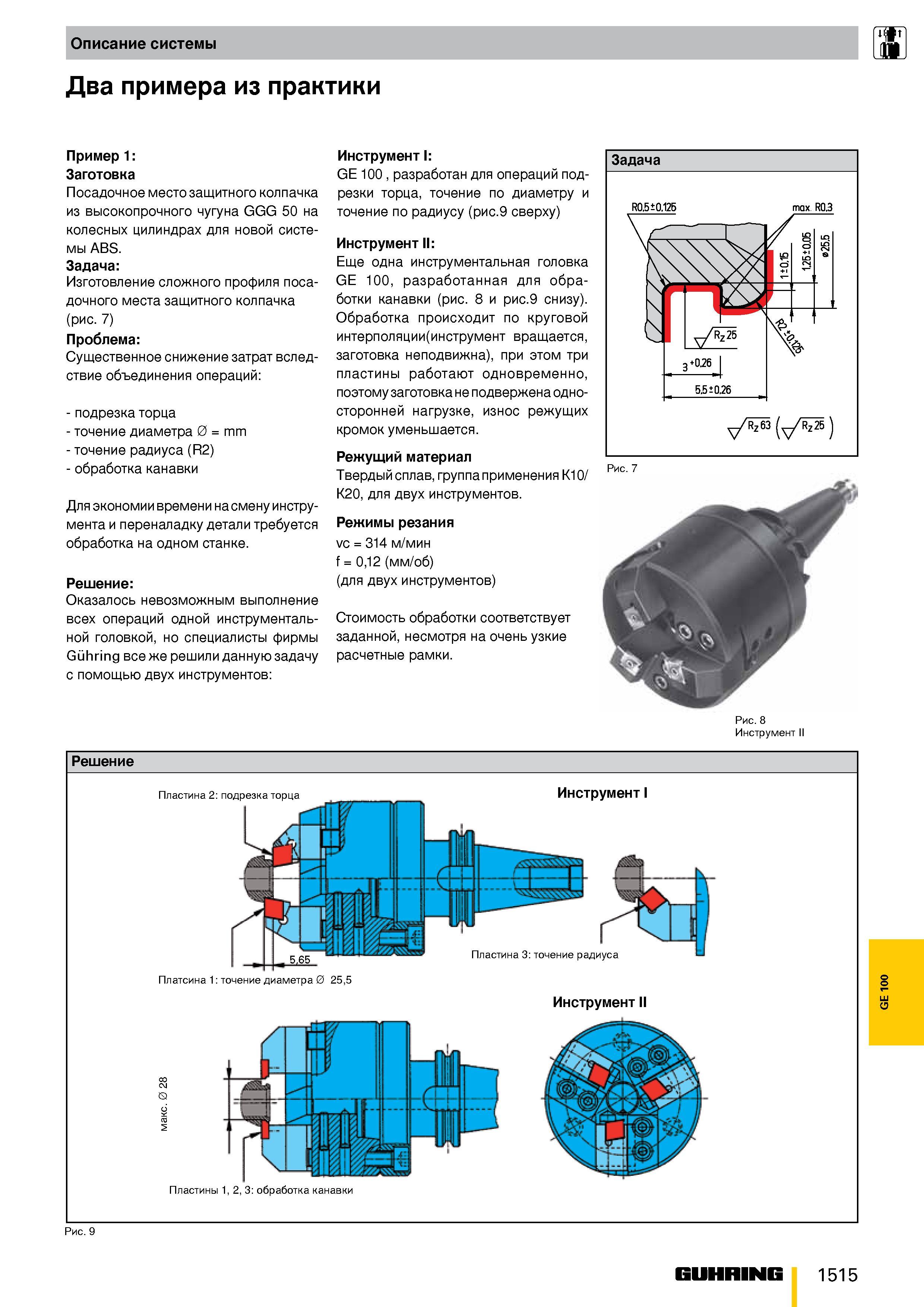

Описание системы Два примера из практики Пример 1 Заготовка Посадочное место защитного колпачка из высокопрочного чугуна GGG 50 на колесных цилиндрах для новой системы ABS. Задача Изготовление сложного профиля посадочного места защитного колпачка (рис. 7) Проблема Существенное снижение затрат вследствие объединения операций подрезка торца точение диаметра 0 mm точение радиуса (R2) обработка канавки Для экономии времени на смену инструмента и переналадку детали требуется обработка на одном станке. Решение Оказалось невозможным выполнение всех операций одной инструментальной головкой, но специалисты фирмы Guhring все же решили данную задачу с помощью двух инструментов Инструмент I GE 100 , разработан для операций подрезки торца, точение по диаметру и точение по радиусу (рис.9 сверху) Инструмент II Еще одна инструментальная головка GE 100, разработанная для обработки канавки (рис. 8 и рис.9 снизу). Обработка происходит по круговой интерполяции(инструмент вращается, заготовка неподвижна), при этом три пластины работают одновременно, поэтому заготовка не подвержена односторонней нагрузке, износ режущих кромок уменьшается. Режущий материал Твердый сплав, группа применения К10/ К20, для двух инструментов. Режимы резания vc 314 м/мин f 0,12 (мм/об) (для двух инструментов) Стоимость обработки соответствует заданной, несмотря на очень узкие расчетные рамки. Задача R0.5i0.125 max R0.3 vMv ) Рис. 7 Рис. 8 Инструмент II W JDL Решение Пластина 2 подрезка торца Инструмент I Инструмент II Рис. 9 Guhring 1515 GE 100
