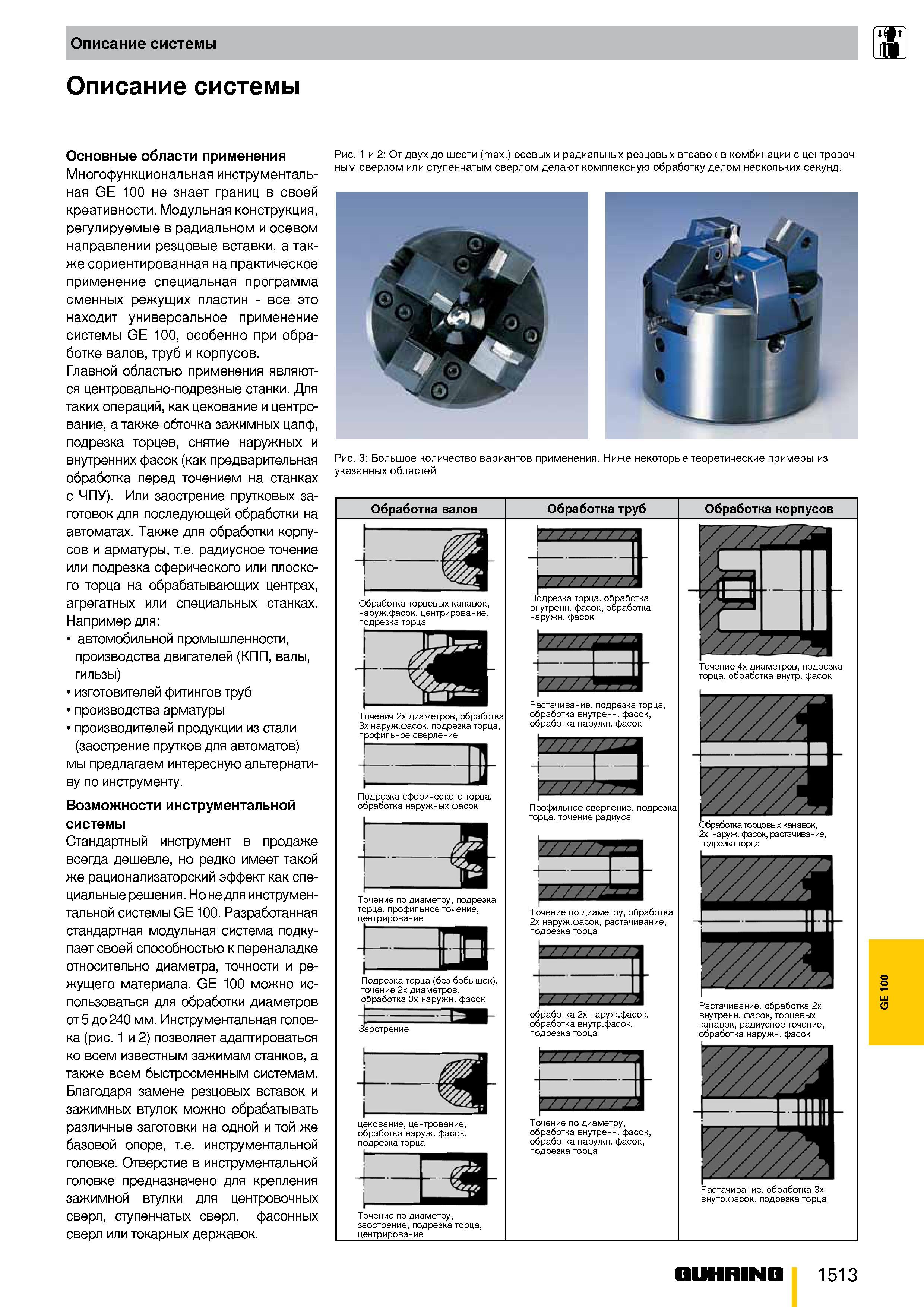

Описание системы W JDL Описание системы Основные области применения Многофункциональная инструментальная GE 100 не знает границ в своей креативности. Модульная конструкция, регулируемые в радиальном и осевом направлении резцовые вставки, а также сориентированная на практическое применение специальная программа сменных режущих пластин все это находит универсальное применение системы GE 100, особенно при обработке валов, труб и корпусов. Главной областью применения являются центровально-подрезные станки. Для таких операций, как цекование и центрование, а также обточка зажимных цапф, подрезка торцев, снятие наружных и внутренних фасок (как предварительная обработка перед точением на станках с ЧПУ). Или заострение прутковых заготовок для последующей обработки на автоматах. Также для обработки корпусов и арматуры, т.е. радиусное точение или подрезка сферического или плоского торца на обрабатывающих центрах, агрегатных или специальных станках. Например для автомобильной промышленности, производства двигателей (КПП, валы, гильзы) изготовителей фитингов труб производства арматуры производителей продукции из стали (заострение прутков для автоматов) мы предлагаем интересную альтернативу по инструменту. Возможности инструментальной системы Стандартный инструмент в продаже всегда дешевле, но редко имеет такой же рационализаторский эффект как специальные решения. Но не для инструментальной системы GE 100. Разработанная стандартная модульная система подкупает своей способностью к переналадке относительно диаметра, точности и режущего материала. GE 100 можно использоваться для обработки диаметров от 5 до 240 мм. Инструментальная головка (рис. 1 и 2) позволяет адаптироваться ко всем известным зажимам станков, а также всем быстросменным системам. Благодаря замене резцовых вставок и зажимных втулок можно обрабатывать различные заготовки на одной и той же базовой опоре, т.е. инструментальной головке. Отверстие в инструментальной головке предназначено для крепления зажимной втулки для центровочных сверл, ступенчатых сверл, фасонных сверл или токарных державок. Рис. 1 и 2 От двух до шести (max.) осевых и радиальных резцовых втсавок в комбинации с центровочным сверлом или ступенчатым сверлом делают комплексную обработку делом нескольких секунд. Рис. 3 Большое количество вариантов применения. Ниже некоторые теоретические примеры из указанных областей Обработка валов Обработка труб Обработка корпусов Обработка торцевых канавок, наруж.фасок, центрирование, подрезка торца Точения 2х диаметров, обработка 3х наруж.фасок, подрезка торца, профильное сверление э- Подрезка сферического торца, обработка наружных фасок Точение по диаметру, подрезка торца, профильное точение, центрирование к ЕШ Подрезка торца (без бобышек), точение 2х диаметров, обработка 3х наружн. фасок Заострение цекование,центрование, обработка наруж. фасок, подрезка торца h Точение по диаметру, заострение, подрезка торца, центрирование Подрезка торца, обработка внутренн. фасок, обработка наружн. фасок Растачивание, подрезка торца, обработка внутренн. фасок, обработка наружн. фасок Профильное сверление, подрезка торца,точение радиуса Точение по диаметру, обработка 2х наруж.фасок, растачивание, подрезка торца ZZZZZZZ zzzzzzza обработка 2x наруж.фасок, обработка внутр.фасок, подрезка торца V///ZZ I Точение по диаметру, обработка внутренн. фасок, обработка наружн. фасок, подрезка торца Точение 4х диаметров, подрезка торца, обработка внутр. фасок бработка торцовых канавок, 2х наруж. фасок, растачивание, подрезка торца Растачивание, обработка 2х внутренн. фасок, торцевых канавок, радиусное точение, обработка наружн. фасок Растачивание, обработка 3х внутр.фасок, подрезка торца Guhring 1513
