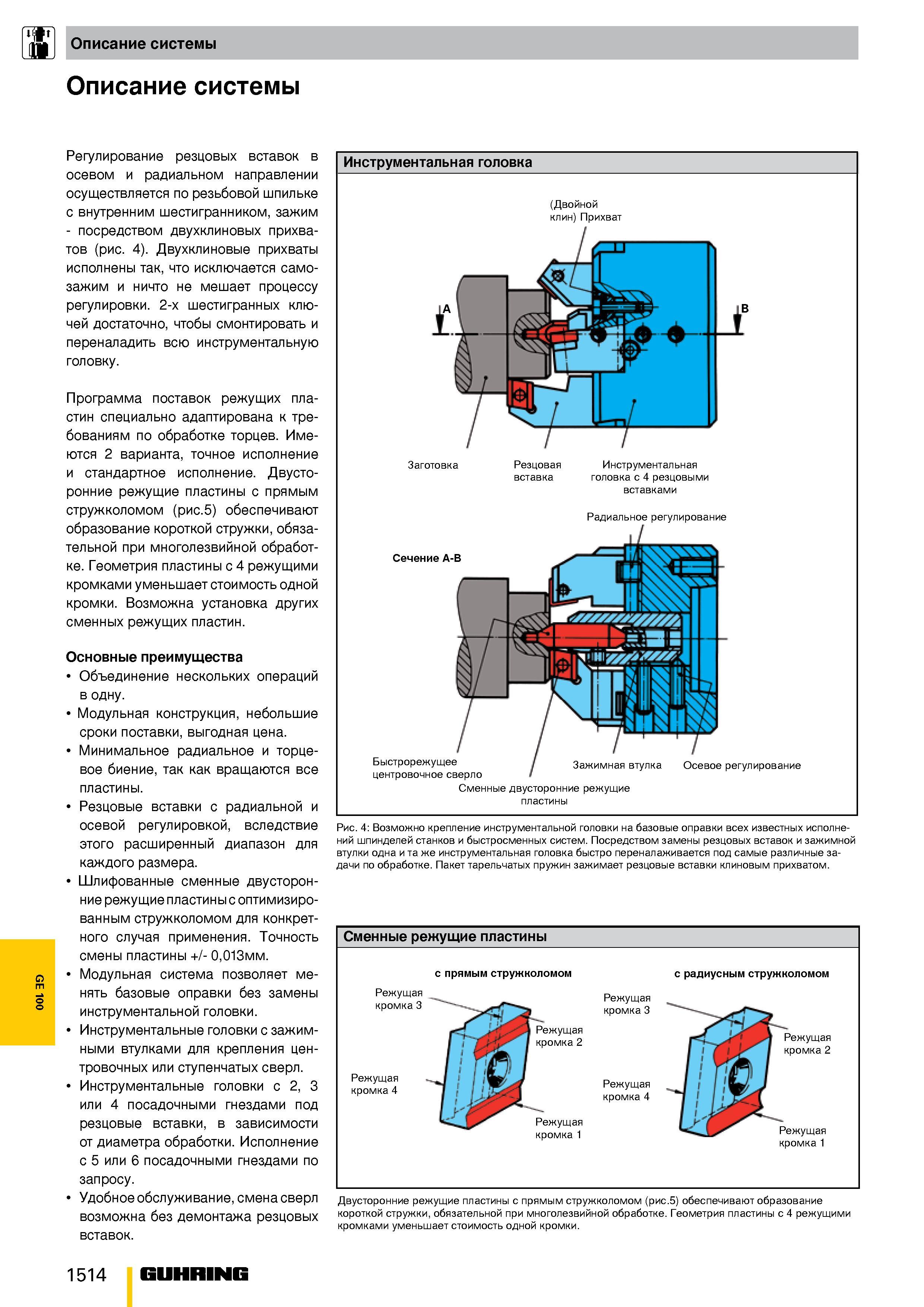

GE 100 I'if t Описание системы Описание системы Регулирование резцовых вставок в осевом и радиальном направлении осуществляется по резьбовой шпильке с внутренним шестигранником, зажим посредством двухклиновых прихватов (рис. 4). Двухклиновые прихваты исполнены так, что исключается само-зажим и ничто не мешает процессу регулировки. 2-х шестигранных ключей достаточно, чтобы смонтировать и переналадить всю инструментальную головку. Программа поставок режущих пластин специально адаптирована к требованиям по обработке торцев. Имеются 2 варианта, точное исполнение и стандартное исполнение. Двусторонние режущие пластины с прямым стружколомом (рис.5) обеспечивают образование короткой стружки, обязательной при многолезвийной обработке. Геометрия пластины с 4 режущими кромками уменьшает стоимость одной кромки. Возможна установка других сменных режущих пластин. Основные преимущества Объединение нескольких операций в одну. Модульная конструкция, небольшие сроки поставки, выгодная цена. Минимальное радиальное и торцевое биение, так как вращаются все пластины. Резцовые вставки с радиальной и осевой регулировкой, вследствие этого расширенный диапазон для каждого размера. Шлифованные сменные двусторонние режущие пластины с оптимизированным стружколомом для конкретного случая применения. Точность смены пластины +/- 0,013мм. Модульная система позволяет менять базовые оправки без замены инструментальной головки. Инструментальные головки с зажимными втулками для крепления центровочных или ступенчатых сверл. Инструментальные головки с 2, 3 или 4 посадочными гнездами под резцовые вставки, в зависимости от диаметра обработки. Исполнение с 5 или 6 посадочными гнездами по запросу. Удобное обслуживание, смена сверл возможна без демонтажа резцовых вставок. Инструментальная головка (Двойной клин) Прихват Заготовка Резцовая Инструментальная вставка головка с 4 резцовыми вставками Радиальное регулирование пластины Рис. 4 Возможно крепление инструментальной головки на базовые оправки всех известных исполнений шпинделей станков и быстросменных систем. Посредством замены резцовых вставок и зажимной втулки одна и та же инструментальная головка быстро переналаживается под самые различные задачи по обработке. Пакет тарельчатых пружин зажимает резцовые вставки клиновым прихватом. Двусторонние режущие пластины с прямым стружколомом (рис.5) обеспечивают образование короткой стружки, обязательной при многолезвийной обработке. Геометрия пластины с 4 режущими кромками уменьшает стоимость одной кромки. 1514 Guhring
