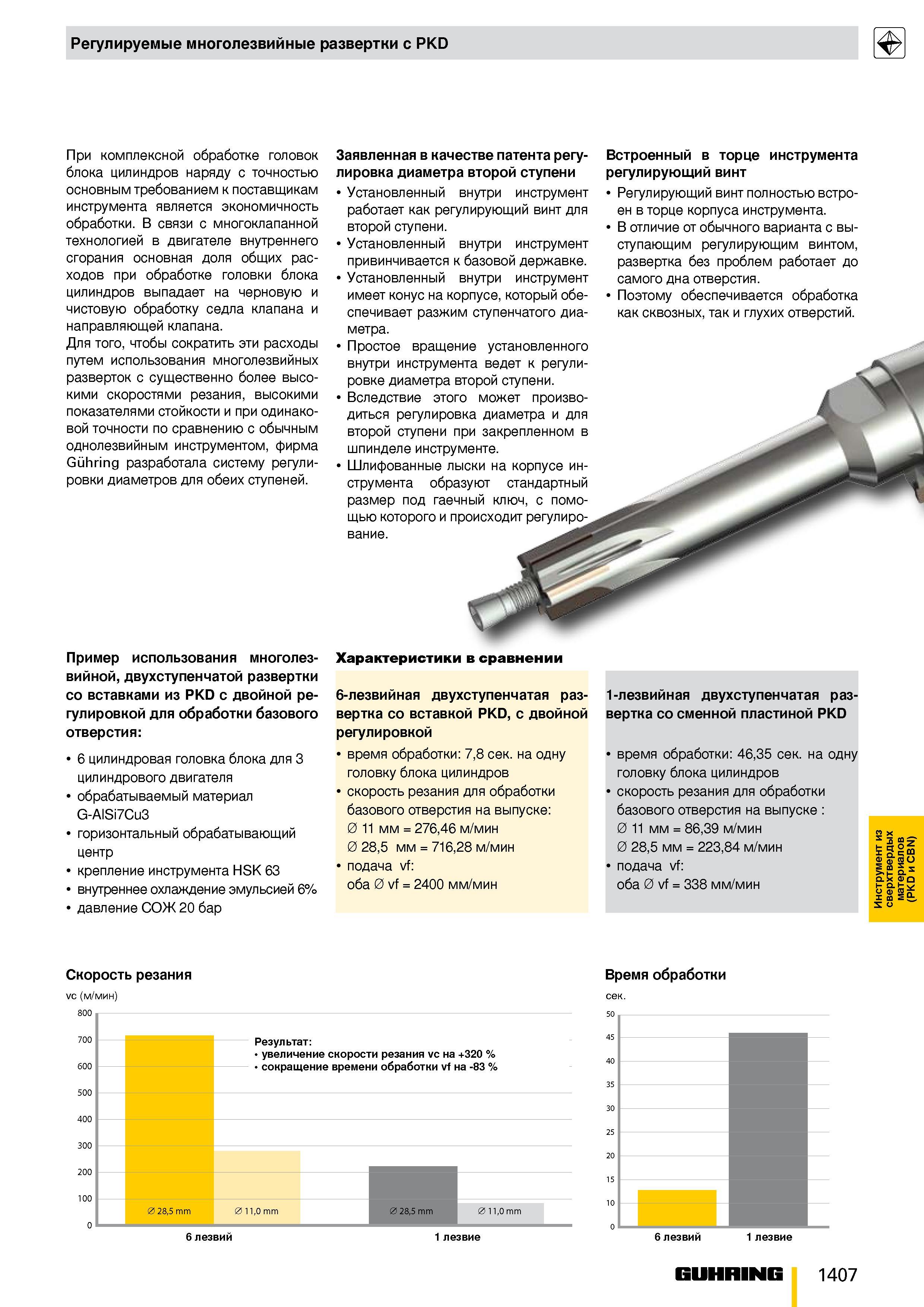

регулируемые многолезвийные развертки с PKD При комплексной обработке головок блока цилиндров наряду с точностью основным требованием к поставщикам инструмента является экономичность обработки. В связи с многоклапанной технологией в двигателе внутреннего сгорания основная доля общих расходов при обработке головки блока цилиндров выпадает на черновую и чистовую обработку седла клапана и направляющей клапана. Для того, чтобы сократить эти расходы путем использования многолезвийных разверток с существенно более высокими скоростями резания, высокими показателями стойкости и при одинаковой точности по сравнению с обычным однолезвийным инструментом, фирма Guhring разработала систему регулировки диаметров для обеих ступеней. заявленная в качестве патента регулировка диаметра второй ступени Установленный внутри инструмент работает как регулирующий винт для второй ступени. Установленный внутри инструмент привинчивается к базовой державке. Установленный внутри инструмент имеет конус на корпусе, который обеспечивает разжим ступенчатого диаметра. Простое вращение установленного внутри инструмента ведет к регулировке диаметра второй ступени. Вследствие этого может производиться регулировка диаметра и для второй ступени при закрепленном в шпинделе инструменте. Шлифованные лыски на корпусе инструмента образуют стандартный размер под гаечный ключ, с помощью которого и происходит регулиро вание. встроенный в торце инструмента регулирующий винт Регулирующий винт полностью встроен в торце корпуса инструмента. В отличие от обычного варианта с выступающим регулирующим винтом, развертка без проблем работает до самого дна отверстия. Поэтому обеспечивается обработка как сквозных, так и глухих отверстий. Пример использования многолезвийной, двухступенчатой развертки со вставками из PKD с двойной регулировкой для обработки базового отверстия 6 цилиндровая головка блока для 3 цилиндрового двигателя обрабатываемый материал G-AlSi7Cu3 горизонтальный обрабатывающий центр крепление инструмента HSK 63 внутреннее охлаждение эмульсией 6% давление СОЖ 20 бар Характеристики в сравнении 6-лезвийная двухступенчатая развертка со вставкой PKD, с двойной регулировкой время обработки 7,8 сек. на одну головку блока цилиндров скорость резания для обработки базового отверстия на выпуске 0 11 мм 276,46 м/мин 0 28,5 мм 716,28 м/мин подача vf оба 0 vf 2400 мм/мин 1-лезвийная двухступенчатая развертка со сменной пластиной р время обработки 46,35 сек. на одну головку блока цилиндров скорость резания для обработки базового отверстия на выпуске 0 11 мм 86,39 м/мин 0 28,5 мм 223,84 м/мин подача vf оба 0 vf 338 мм/мин скорость резания vc (м/мин) время обработки 800 700 600 500 400 300 200 100 0 т ение скорости резания vc на +320 % (ение времени обработки vf на -83 % результг увелич 0 28,5 mm 0 11,0 mm 0 28,5 mm 0 11,0 mm сек. 50 45 40 35 30 25 20 15 10 0 6 лезвий 1 лезвие 6 лезвий 1 лезвие Guhring 1407 Инструмент из сверхтвердых материалов (PKD и CBN)
