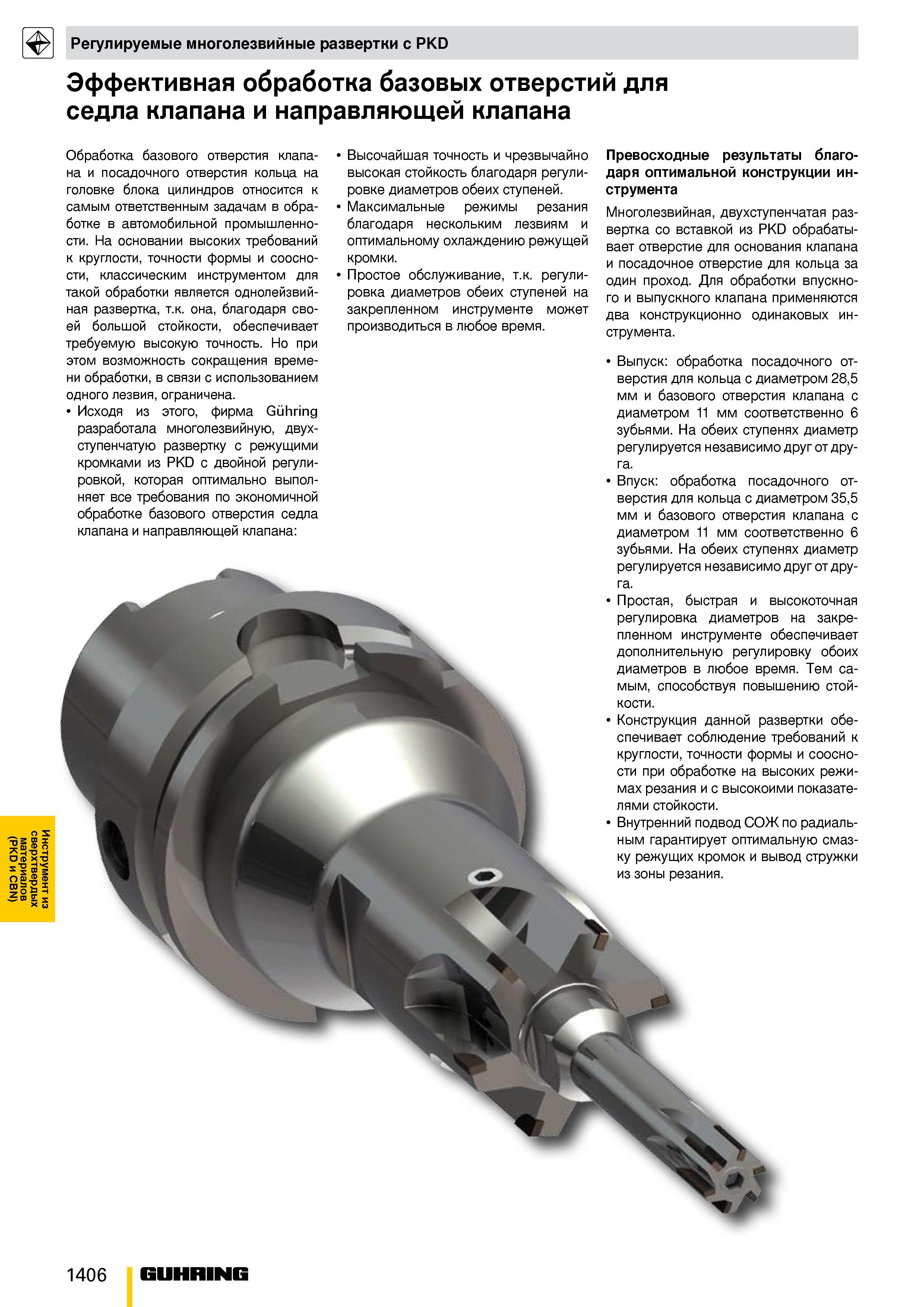

Инструмент из сверхтвердых материалов (PKD и CBN) Регулируемые многолезвийные развертки с PKD Эффективная обработка базовых отверстий для седла клапана и направляющей клапана Обработка базового отверстия клапана и посадочного отверстия кольца на головке блока цилиндров относится к самым ответственным задачам в обработке в автомобильной промышленности. На основании высоких требований к круглости, точности формы и соосности, классическим инструментом для такой обработки является однолейзвий-ная развертка, т.к. она, благодаря своей большой стойкости, обеспечивает требуемую высокую точность. Но при этом возможность сокращения времени обработки, в связи с использованием одного лезвия, ограничена. Исходя из этого, фирма Guhring разработала многолезвийную, двухступенчатую развертку с режущими кромками из PKD с двойной регулировкой, которая оптимально выполняет все требования по экономичной обработке базового отверстия седла клапана и направляющей клапана Высочайшая точность и чрезвычайно высокая стойкость благодаря регулировке диаметров обеих ступеней. Максимальные режимы резания благодаря нескольким лезвиям и оптимальному охлаждению режущей кромки. Простое обслуживание, т.к. регулировка диаметров обеих ступеней на закрепленном инструменте может производиться в любое время. Превосходные результаты благодаря оптимальной конструкции инструмента Многолезвийная, двухступенчатая развертка со вставкой из PKD обрабатывает отверстие для основания клапана и посадочное отверстие для кольца за один проход. Для обработки впускного и выпускного клапана применяются два конструкционно одинаковых инструмента. Выпуск обработка посадочного отверстия для кольца с диаметром 28,5 мм и базового отверстия клапана с диаметром 11 мм соответственно 6 зубьями. На обеих ступенях диаметр регулируется независимо друг от друга. Впуск обработка посадочного отверстия для кольца с диаметром 35,5 мм и базового отверстия клапана с диаметром 11 мм соответственно 6 зубьями. На обеих ступенях диаметр регулируется независимо друг от друга. Простая, быстрая и высокоточная регулировка диаметров на закрепленном инструменте обеспечивает дополнительную регулировку обоих диаметров в любое время. Тем самым, способствуя повышению стойкости. Конструкция данной развертки обеспечивает соблюдение требований к круглости, точности формы и соосности при обработке на высоких режимах резания и с высокоими показателями стойкости. Внутренний подвод СОЖ по радиальным гарантирует оптимальную смазку режущих кромок и вывод стружки из зоны резания. 1406 Guhring
