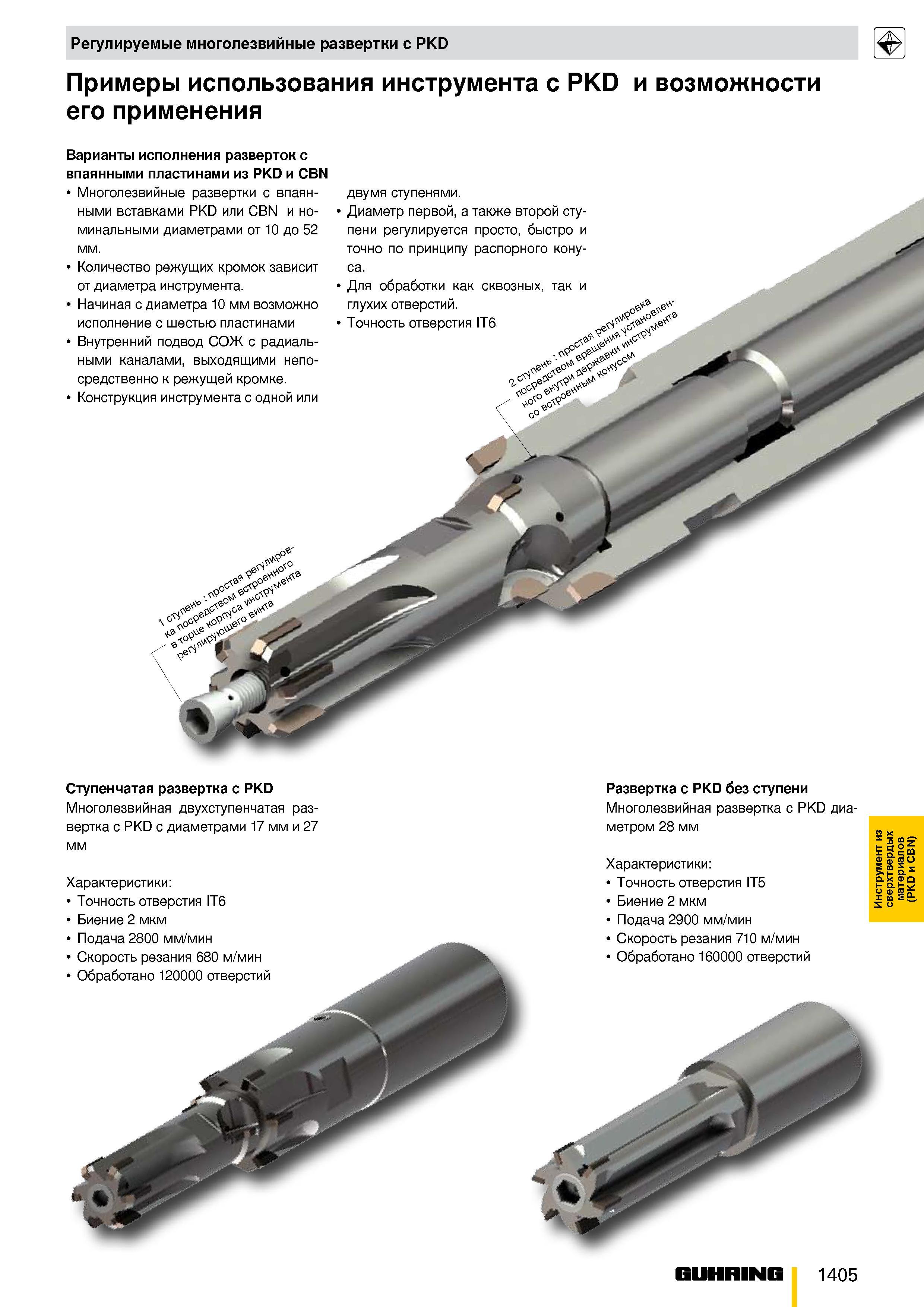

регулируемые многолезвийные развертки с PKD Примеры использования инструмента с PKD и возможности его применения варианты исполнения разверток с впаянными пластинами из PKD и CBN Многолезвийные развертки с впаянными вставками PKD или CBN и номинальными диаметрами от 10 до 52 мм. Количество режущих кромок зависит от диаметра инструмента. Начиная с диаметра 10 мм возможно исполнение с шестью пластинами Внутренний подвод СОЖ с радиальными каналами, выходящими непосредственно к режущей кромке. Конструкция инструмента с одной или двумя ступенями. Диаметр первой, а также второй ступени регулируется просто, быстро и точно по принципу распорного конуса. Для обработки как сквозных, так и глухих отверстий. Точность отверстия IT6 ступенчатая развертка с PKD Многолезвийная двухступенчатая развертка с PKD с диаметрами 17 мм и 27 мм Характеристики Точность отверстия IT6 Биение 2 мкм Подача 2800 мм/мин Скорость резания 680 м/мин Обработано 120000 отверстий развертка с PKD без ступени Многолезвийная развертка с PKD диаметром 28 мм Характеристики Точность отверстия IT5 Биение 2 мкм Подача 2900 мм/мин Скорость резания 710 м/мин Обработано 160000 отверстий Guhring 1405 Инструмент из сверхтвердых материалов (PKD и CBN)
