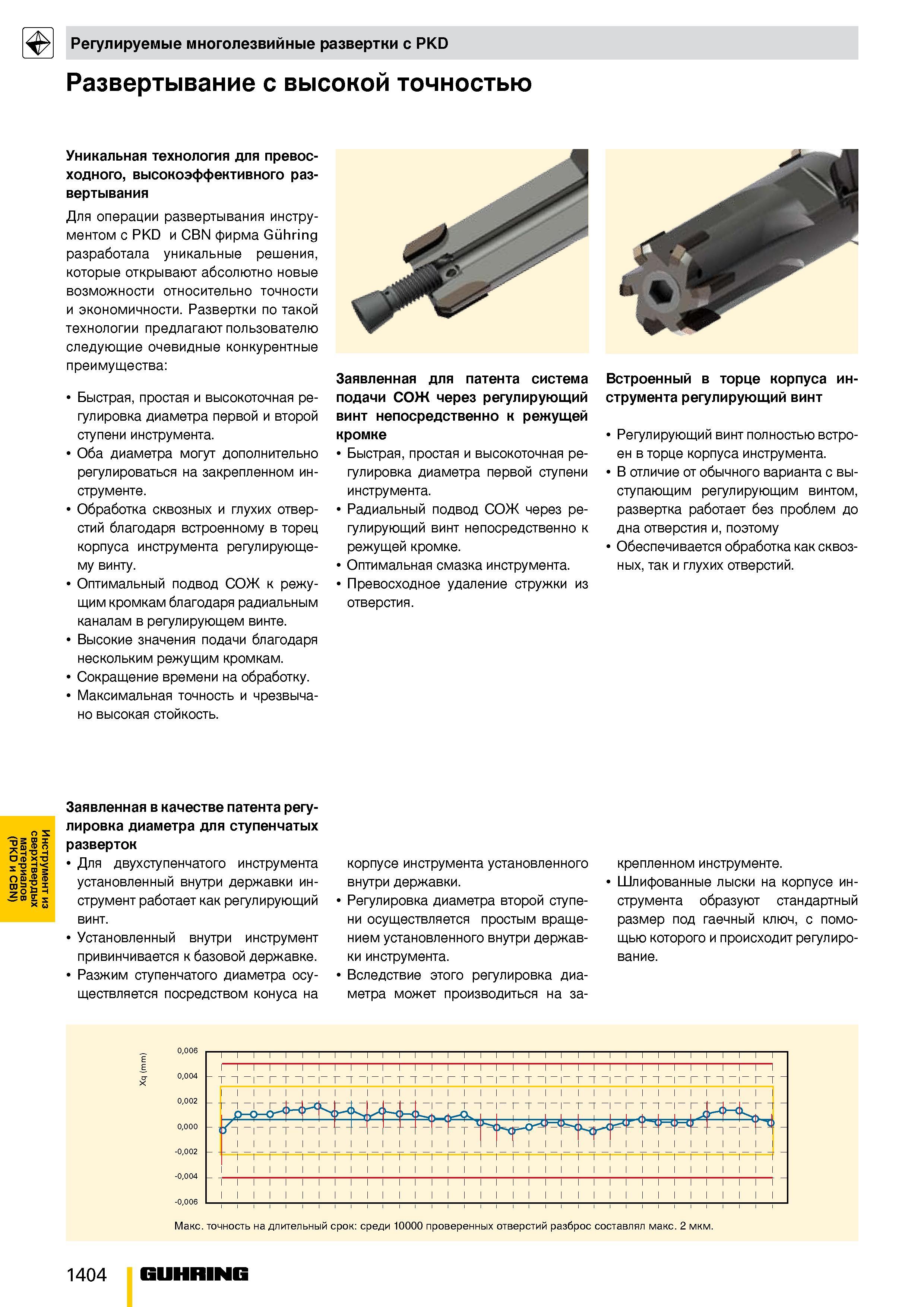

Инструмент из сверхтвердых материалов (PKD и CBN) Регулируемые многолезвийные развертки с PKD Развертывание с высокой точностью Уникальная технология для превосходного, высокоэффективного развертывания Для операции развертывания инструментом с PKD и CBN фирма Guhring разработала уникальные решения, которые открывают абсолютно новые возможности относительно точности и экономичности. Развертки по такой технологии предлагают пользователю следующие очевидные конкурентные преимущества Быстрая, простая и высокоточная регулировка диаметра первой и второй ступени инструмента. Оба диаметра могут дополнительно регулироваться на закрепленном инструменте. Обработка сквозных и глухих отверстий благодаря встроенному в торец корпуса инструмента регулирующему винту. Оптимальный подвод СОЖ к режущим кромкам благодаря радиальным каналам в регулирующем винте. Высокие значения подачи благодаря нескольким режущим кромкам. Сокращение времени на обработку. Максимальная точность и чрезвыча-но высокая стойкость. Заявленная для патента система подачи СОЖ через регулирующий винт непосредственно к режущей кромке Быстрая, простая и высокоточная регулировка диаметра первой ступени инструмента. Радиальный подвод СОЖ через регулирующий винт непосредственно к режущей кромке. Оптимальная смазка инструмента. Превосходное удаление стружки из отверстия. Встроенный в торце корпуса инструмента регулирующий винт Регулирующий винт полностью встроен в торце корпуса инструмента. В отличие от обычного варианта с выступающим регулирующим винтом, развертка работает без проблем до дна отверстия и, поэтому Обеспечивается обработка как сквозных, так и глухих отверстий. заявленная в качестве патента регулировка диаметра для ступенчатых разверток Для двухступенчатого инструмента установленный внутри державки инструмент работает как регулирующий винт. Установленный внутри инструмент привинчивается к базовой державке. Разжим ступенчатого диаметра осуществляется посредством конуса на корпусе инструмента установленного внутри державки. Регулировка диаметра второй ступени осуществляется простым вращением установленного внутри державки инструмента. Вследствие этого регулировка диаметра может производиться на за- крепленном инструменте. Шлифованные лыски на корпусе инструмента образуют стандартный размер под гаечный ключ, с помощью которого и происходит регулирование. 1404 Guhring
