552 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.546

Каталог GESAC 2015 Инструмент металлорежущий Стр. 546 0552 Lab2u

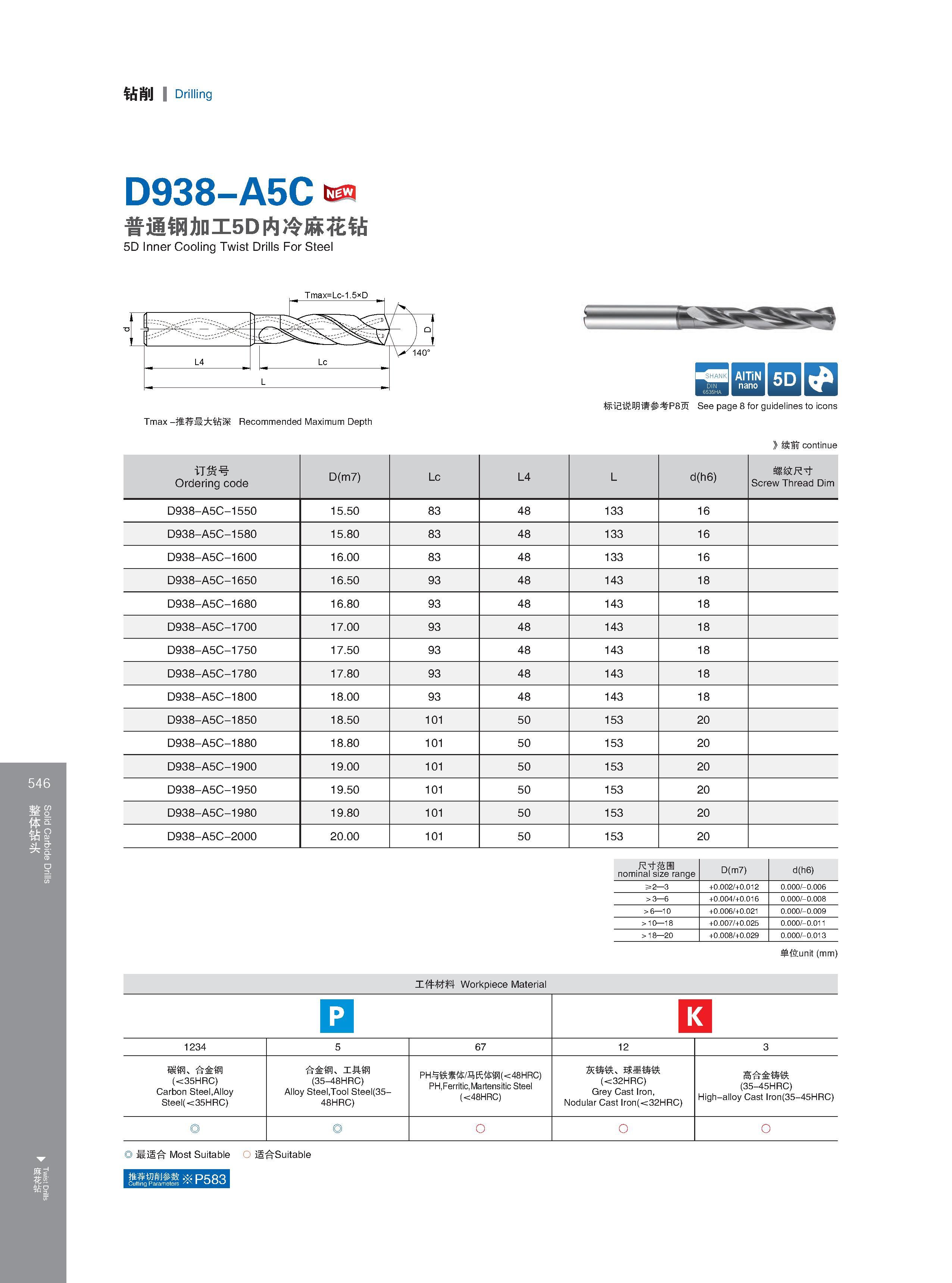

Solid Carbide Drills Twist Drills 钻削 Drilling 546 D938-A5C 普通钢加工5D内冷麻花钻 5D Inner Cooling Twist Drills For Steel Tmax -推荐最大钻深 Recommended Maximum Depth Максимальная глубина сверления отверстий в металле (рекомендованная) r IQ 5D 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 》续前continue 订货号 Ordering code D(m7) Lc L4 L d(h6) 螺纹尺寸 Screw Thread Dim D938-A5C-1550 15.50 83 48 133 16 D938-A5C-1580 15.80 83 48 133 16 D938-A5C-1600 16.00 83 48 133 16 D938-A5C-1650 16.50 93 48 143 18 D938-A5C-1680 16.80 93 48 143 18 D938-A5C-1700 17.00 93 48 143 18 D938-A5C-1750 17.50 93 48 143 18 D938-A5C-1780 17.80 93 48 143 18 D938-A5C-1800 18.00 93 48 143 18 D938-A5C-1850 18.50 101 50 153 20 D938-A5C-1880 18.80 101 50 153 20 D938-A5C-1900 19.00 101 50 153 20 D938-A5C-1950 19.50 101 50 153 20 D938-A5C-1980 19.80 101 50 153 20 D938-A5C-2000 20.00 101 50 153 20 尺寸范围 nominal size range D(m7) d(h6) 彡2 3 +0.002/+0.012 0.000/-0.006 >3 6 +0.004/+0.016 0.000/-0.008 >6 10 +0.006/+0.021 0.000/-0.009 >10 18 +0.007/+0.025 0.000/-0.011 >18 20 +0.008/+0.029 0.000/-0.013 单位unit (mm) 工件材料 Workpiece Material Обрабатываемые материалы по ISO 1234 5 67 12 3 碳钢 合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 合金钢 工具钢 (35-48HRC) Alloy Steel,Tool Steel(35-48HRC) PH与铁素体冯氏体钢(<48HRC) PH,Ferritic,Martensitic Steel (<48HRC) 灰铸铁 球墨铸铁 (<32HRC) Grey Cast Iron, Nodular Cast Iron(<32HRC) 高合金铸铁 (35-45HRC) High-alloy Cast Iron(35-45HRC) 最适合 Most Suitable O 适合Suitable 推荐切削参数※卩。只g Cutting Parameters /,x dUU
