549 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.543

Каталог GESAC 2015 Инструмент металлорежущий Стр. 543 0549 Lab2u

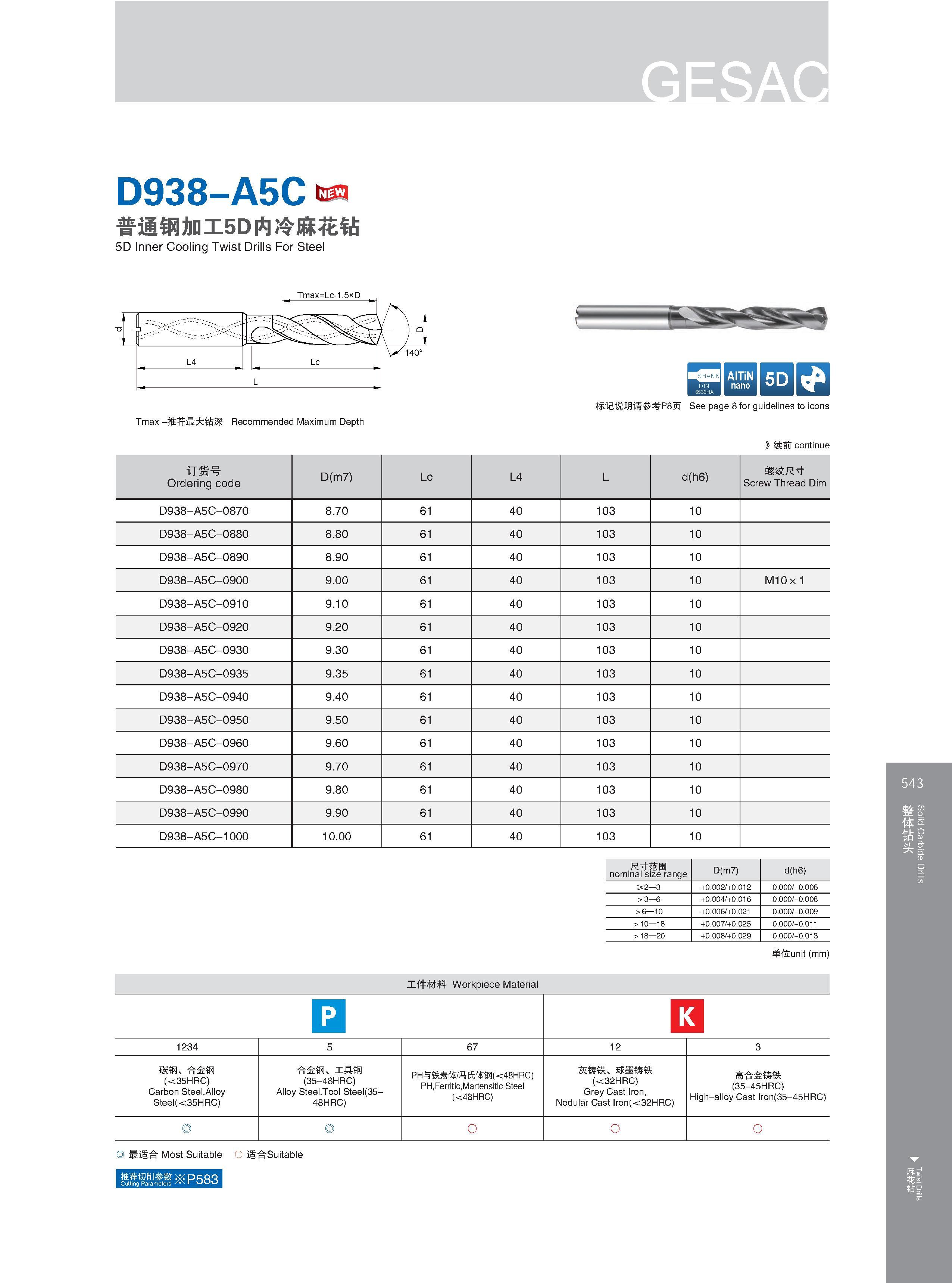

D938-A5C 普通钢加工5D内冷麻花钻 5D Inner Cooling Twist Drills For Steel Tmax -推荐最大钻深 Recommended Maximum Depth Максимальная глубина сверления отверстий в металле (рекомендованная) IQ ATN5D 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 》续前continue 订货号 Ordering code D(m7) Lc L4 L d(h6) 螺纹尺寸 Screw Thread Dim D938-A5C-0870 8.70 61 40 103 10 D938-A5C-0880 8.80 61 40 103 10 D938-A5C-0890 8.90 61 40 103 10 D938-A5C-0900 9.00 61 40 103 10 M10x1 D938-A5C-0910 9.10 61 40 103 10 D938-A5C-0920 9.20 61 40 103 10 D938-A5C-0930 9.30 61 40 103 10 D938-A5C-0935 9.35 61 40 103 10 D938-A5C-0940 9.40 61 40 103 10 D938-A5C-0950 9.50 61 40 103 10 D938-A5C-0960 9.60 61 40 103 10 D938-A5C-0970 9.70 61 40 103 10 D938-A5C-0980 9.80 61 40 103 10 D938-A5C-0990 9.90 61 40 103 10 D938-A5C-1000 10.00 61 40 103 10 尺寸范围 nominal size「3 g6 D(m7) +0.002/+0.012 +0.004/+0.016 +0.006/+0.021 +0.007/+0.025 +0.008/+0.029 d(h6) 0.000/-0.006 0.000/-0.008 0.000/-0.011 0.000/-0.013 单位unit (mm) 工件材料 Workpiece Material Обрабатываемые материалы по ISO 1234 5 67 12 3 碳钢 合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 合金钢 工具钢 (35-48HRC) Alloy Steel,Tool Steel(35-48HRC) PH与铁素体/马氏体钢(<48HRC) PH,Ferritic,Martensitic Steel (<48HRC) 灰铸铁 球墨铸铁 (<32HRC) Grey Cast Iron, Nodular Cast Iron(<32HRC) 高合金铸铁 (35-45HRC) High-alloy Cast Iron(35-45HRC) 最适合 Most Suitable O 适合Suitable 推荐切削参数※卩。只g Cutting Parameters /,x dUO SS2 3 0.000/-0.009 Solid Carbide Drills Twist Drills
