551 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.545

Каталог GESAC 2015 Инструмент металлорежущий Стр. 545 0551 Lab2u

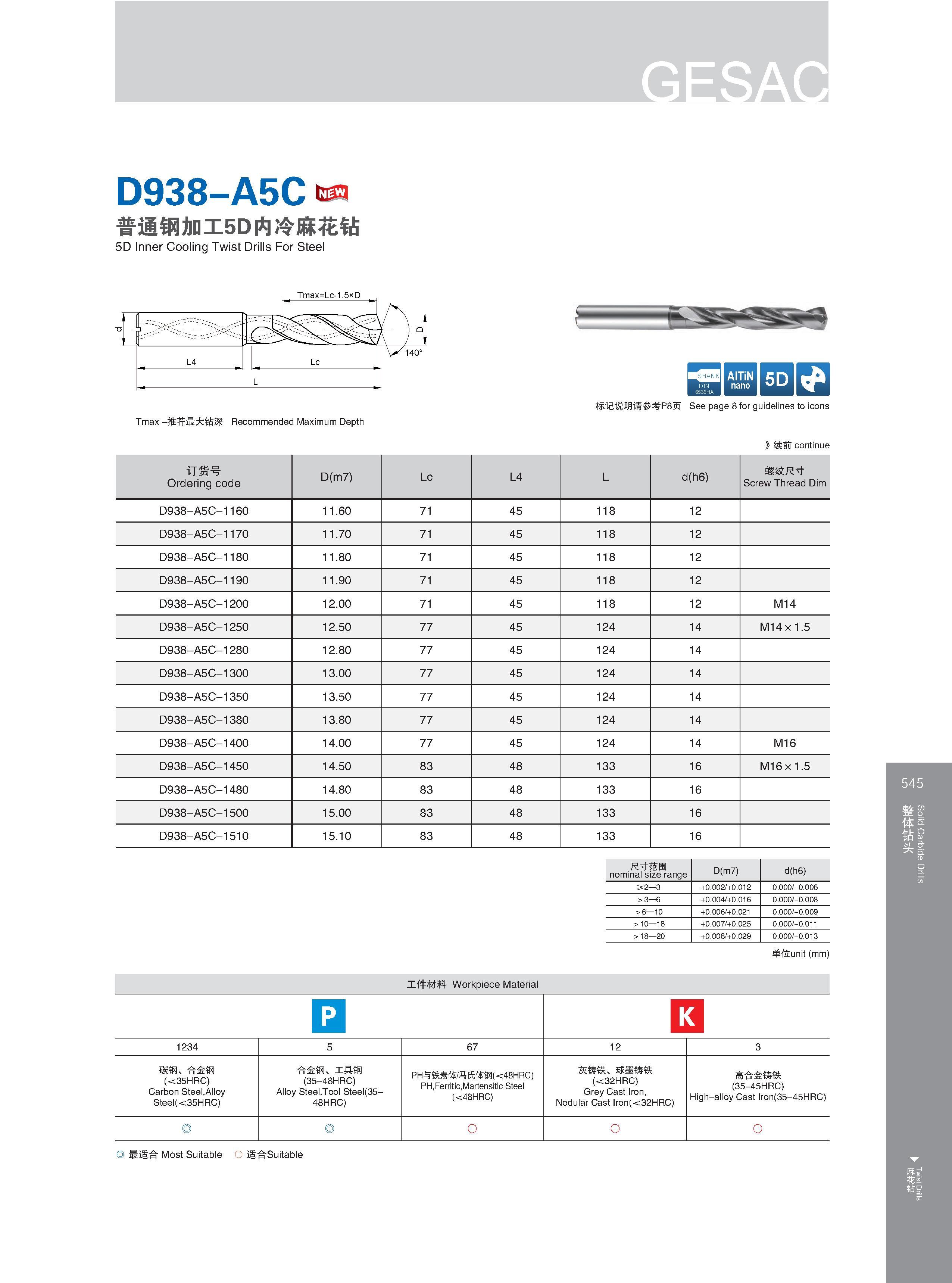

D938-A5C 普通钢加工5D内冷麻花钻 5D Inner Cooling Twist Drills For Steel Tmax -推荐最大钻深 Recommended Maximum Depth Максимальная глубина сверления отверстий в металле (рекомендованная) IQ ATN5D 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 》续前continue 订货号 Ordering code D(m7) Lc L4 L d(h6) 螺纹尺寸 Screw Thread Dim D938-A5C-1160 11.60 71 45 118 12 D938-A5C-1170 11.70 71 45 118 12 D938-A5C-1180 11.80 71 45 118 12 D938-A5C-1190 11.90 71 45 118 12 D938-A5C-1200 12.00 71 45 118 12 M14 D938-A5C-1250 12.50 77 45 124 14 M14x1.5 D938-A5C-1280 12.80 77 45 124 14 D938-A5C-1300 13.00 77 45 124 14 D938-A5C-1350 13.50 77 45 124 14 D938-A5C-1380 13.80 77 45 124 14 D938-A5C-1400 14.00 77 45 124 14 M16 D938-A5C-1450 14.50 83 48 133 16 M16x1.5 D938-A5C-1480 14.80 83 48 133 16 D938-A5C-1500 15.00 83 48 133 16 D938-A5C-1510 15.10 83 48 133 16 尺寸范围 nominal size range D(m7) +0.002/+0.012 +0.004/+0.016 +0.006/+0.021 +0.007/+0.025 +0.008/+0.029 d(h6) 0.000/-0.006 0.000/-0.009 0.000/-0.011 单位unit (mm) 工件材料 Workpiece Material Обрабатываемые материалы по ISO 1234 5 67 12 3 碳钢 合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 合金钢 工具钢 (35-48HRC) Alloy Steel,Tool Steel(35-48HRC) PH与铁素体/马氏体钢(<48HRC) PH,Ferritic,Martensitic Steel (<48HRC) 灰铸铁 球墨铸铁 (<32HRC) Grey Cast Iron, Nodular Cast Iron(<32HRC) 高合金铸铁 (35-45HRC) High-alloy Cast Iron(35-45HRC) SS2 3 0.000/-0.008 0.000/-0.013 最适合 Most Suitable O 适合Suitable Solid Carbide Drills Twist Drills
