550 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.544

Каталог GESAC 2015 Инструмент металлорежущий Стр. 544 0550 Lab2u

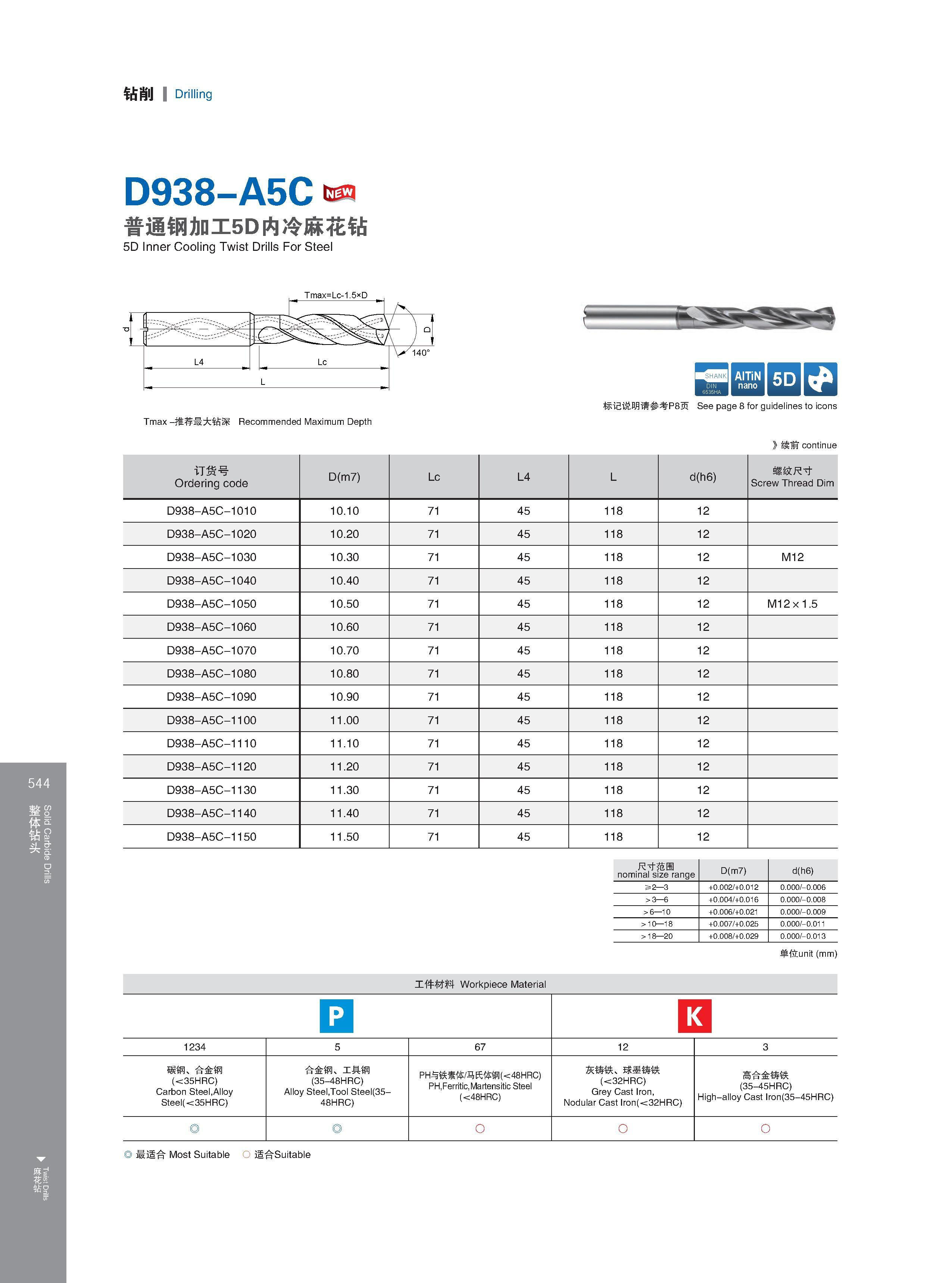

Solid Carbide Drills Twist Drills 钻削 Drilling 544 D938-A5C 普通钢加工5D内冷麻花钻 5D Inner Cooling Twist Drills For Steel Tmax -推荐最大钻深 Recommended Maximum Depth Максимальная глубина сверления отверстий в металле (рекомендованная) IQ 5D 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 》续前continue 订货号 Ordering code D(m7) Lc L4 L d(h6) 螺纹尺寸 Screw Thread Dim D938-A5C-1010 10.10 71 45 118 12 D938-A5C-1020 10.20 71 45 118 12 D938-A5C-1030 10.30 71 45 118 12 M12 D938-A5C-1040 10.40 71 45 118 12 D938-A5C-1050 10.50 71 45 118 12 M12x1.5 D938-A5C-1060 10.60 71 45 118 12 D938-A5C-1070 10.70 71 45 118 12 D938-A5C-1080 10.80 71 45 118 12 D938-A5C-1090 10.90 71 45 118 12 D938-A5C-1100 11.00 71 45 118 12 D938-A5C-1110 11.10 71 45 118 12 D938-A5C-1120 11.20 71 45 118 12 D938-A5C-1130 11.30 71 45 118 12 D938-A5C-1140 11.40 71 45 118 12 D938-A5C-1150 11.50 71 45 118 12 工件材料 Workpiece Material Обрабатываемые материалы по ISO 尺寸范围 nominal size range D(m7) +0.002/+0.012 +0.004/+0.016 +0.006/+0.021 +0.007/+0.025 +0.008/+0.029 d(h6) 0.000/-0.006 0.000/-0.011 单位unit (mm) 1234 5 67 12 3 碳钢 合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 合金钢 工具钢 (35-48HRC) Alloy Steel,Tool Steel(35-48HRC) PH与铁素体冯氏体钢(<48HRC) PH,Ferritic,Martensitic Steel (<48HRC) 灰铸铁 球墨铸铁 (<32HRC) Grey Cast Iron, Nodular Cast Iron(<32HRC) 高合金铸铁 (35-45HRC) High-alloy Cast Iron(35-45HRC) 2 3 0.000/-0.008 000/-0.009 0.000/-0.013 最适合 Most Suitable O 适合Suitable
