486 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.480

Каталог GESAC 2015 Инструмент металлорежущий Стр. 480 0486 Lab2u

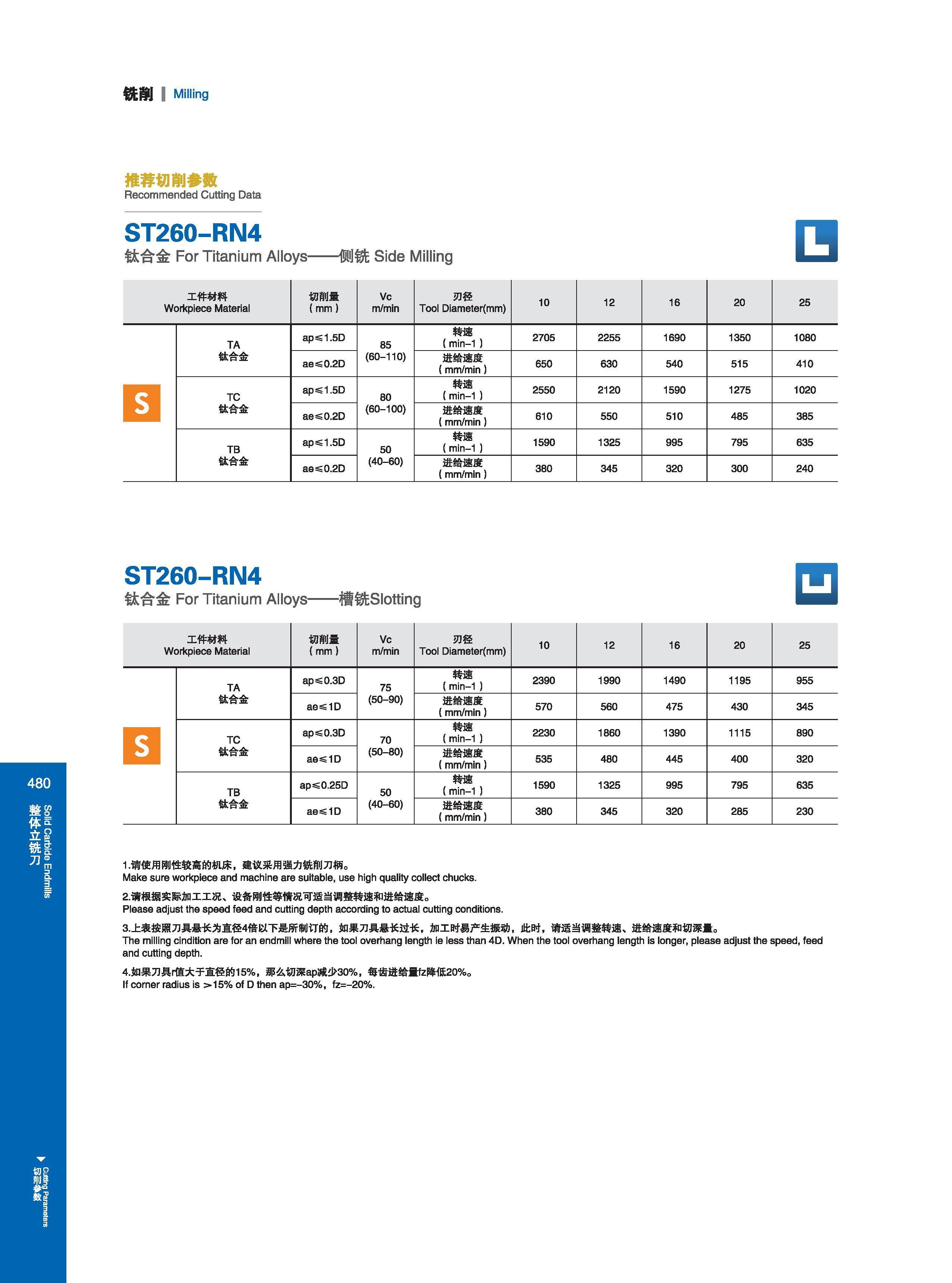

铣削 I Milling 推荐切削参数 Recommended Cutting Data Режимы резания на станках (рекомендованные производителем инструмента) ST260-RN4 钛合金 For Titanium Alloys-侧统 Side Milling 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削霣 mm ) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 10 12 16 20 25 TA apsSl.5D 85 转速 (min-1 ) 2705 2255 1690 1350 1080 钛合金 ae 在 0.2D (60-110) 进给速度 (mm/min) 650 630 540 515 410 Tl TC ap 莓 1.5D 80 转速 (min-1 ) 2550 2120 1590 1275 1020 iJ 钛合金 ae 在 0.2D (60-100) 进给速度 (mm/min) 610 550 510 485 385 TB ap 矣 1.5D 50 转速 (min-1 ) 1590 1325 995 795 635 钛合金 ae 在 0.2D (40-60) 进给速度 (mm/min) 380 345 320 300 240 ST260-RN4 钦合金 For Titanium Alloys- -槽铣 Slotting 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削霣 (mm ) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 10 12 16 20 25 TA 钛合金 ap 在 0.3D 75 (50-90) 转速 (min-1 ) 2390 1990 1490 1195 955 ae 1D 进给速度 (mm/min) 570 560 475 430 345 TC 钛合金 ap 每 0.3D 70 (50-80) 转速 (min-1 ) 2230 1860 1390 1115 890 ae 1D 进给速度 (mm/min) 535 480 445 400 320 TB 钛合金 ap 0.25D 50 (40-60) 转速 (min-1 ) 1590 1325 995 795 635 ae彡 1D 进给速度 (mm/min) 380 345 320 285 230 1.请使用刚性较高的机床，建议采用强力铣削刀柄。 Make sure workpiece and machine are suitable, use high quality collect chucks. 2.请根据实际加工工况 设备刚性等情况可适当调整转速和进给速度。 Please adjust the speed feed and cutting depth according to actual cutting conditions. 3.上表按照刀具悬长为直径4倍以下是所制订的，如果刀具悬长过长，加工时易产生振动，此时，请适当调整转速 进给速度和切深量。 The milling cindition are for an endmill where the tool overhang length ie less than 4D. When the tool overhang length is longer, please adjust the speed, feed and cutting depth. 4.如果刀具値大于直径的15%，那么切深ap减少30%,每齿进给置fz降低20%。 If corner radius is >15% of D then ap=-30%, fz=-20%.
