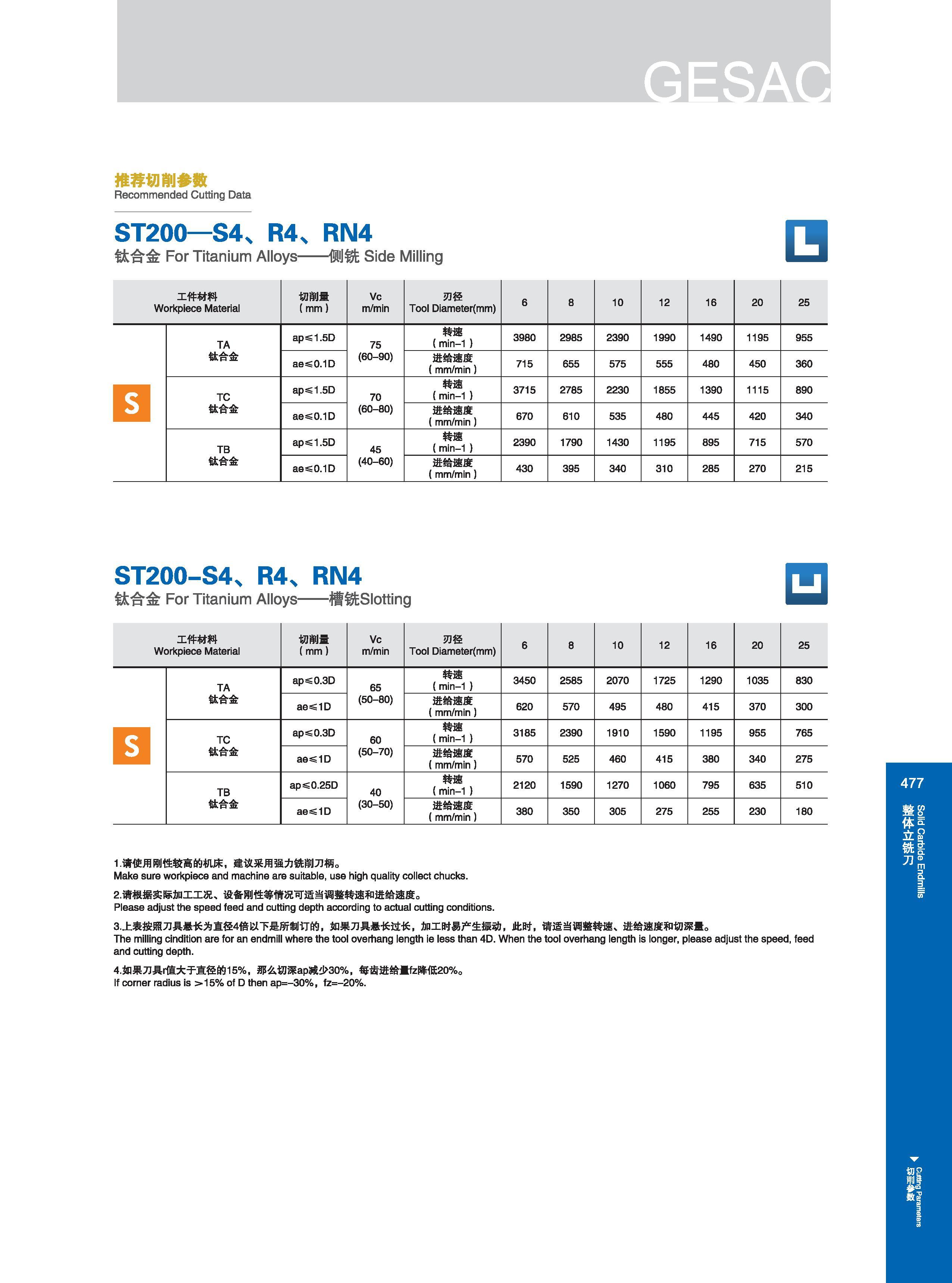

推荐切削参数 Recommended Cutting Data Режимы резания на станках (рекомендованные производителем инструмента) ST200 S4X R4 RN4 钛合金 For Titanium Alloys 侧锐 Side Milling 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削霣 (mm) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 6 8 10 12 16 20 25 TA ap 莓 1.5D 75 转速 (min-1 ) 3980 2985 2390 1990 1490 1195 955 钛合金 ae 0.1D (60-90) 进给速度 (mm/min) 715 655 575 555 480 450 360 Tl TC ap 莓 1.5D 70 转速 (min-1 ) 3715 2785 2230 1855 1390 1115 890 U 钛合金 ae O.ID (60-80) 进给速度 (mm/min) 670 610 535 480 445 420 340 TB ap 名 1.5D 45 转速 (min-1 ) 2390 1790 1430 1195 895 715 570 钛合金 ae O.ID (40-60) 进给速度 (mm/min) 430 395 340 310 285 270 215 ST200-S4 R4 RN4 钦合金 For Titanium Alloys 槽铣Slotting 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削霣 (mm) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 6 8 10 12 16 20 25 TA ap 在 0.3D 65 转速 (min-1 3450 2585 2070 1725 1290 1035 830 钛合金 ae 1D (50-80) 进给速度 (mm/min) 620 570 495 480 415 370 300 Tl TC ap 在 0.3D 60 转速 (min-1 ) 3185 2390 1910 1590 1195 955 765 钛合金 ae 1D (50-70) 进给速度 (mm/min) 570 525 460 415 380 340 275 TB ap 0.25D 40 转速 (min-1 ) 2120 1590 1270 1060 795 635 510 钛合金 ae 1D (30-50) 进给速度 (mm/min) 380 350 305 275 255 230 180 1.请使用刚性较高的机床，建议采用强力铣削刀柄。 Make sure workpiece and machine are suitable, use high quality collect chucks. 2.请根据实际加工工况 设备刚性等情况可适当调整转速和进给速度。 Please adjust the speed feed and cutting depth according to actual cutting conditions. 3.上表按照刀具悬长为直径4倍以下是所制订的，如果刀具悬长过长，加工时易产生振动，此时，请适当调整转速 进给速度和切深量。 The milling cindition are for an endmill where the tool overtiang length ie less than 4D. When the tool overhang length is longer, please adjust the speed, feed and cutting depth. 4.如果刀具r 大于直径的15%，那么切深ap减少30%，每齿进给量fz降低20%o If corner radius is >15% of D then ap=-30%, fz=-20%.
