484 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.478

Каталог GESAC 2015 Инструмент металлорежущий Стр. 478 0484 Lab2u

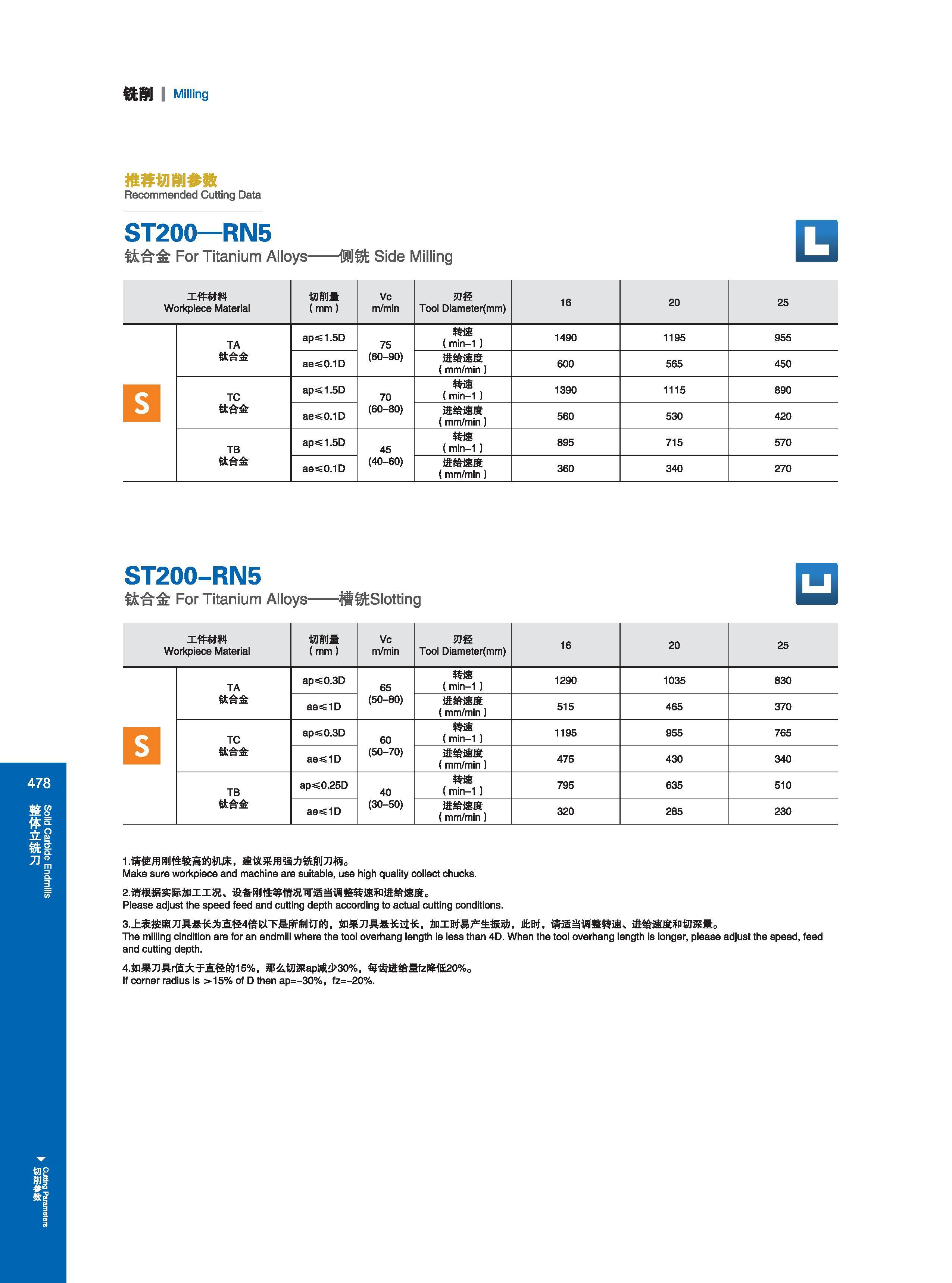

铣削 I Milling 推荐切削参数 Recommended Cutting Data Режимы резания на станках (рекомендованные производителем инструмента) ST200 RN5 钛合金 For Titanium Alloys-侧统 Side Milling 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削霣 mm ) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 16 20 25 TA apsSl.5D 75 转速 (min-1 ) 1490 1195 955 钛合金 ae 0.1D (60-90) 进给速度 (mm/min) 600 565 450 Tl TC ap 莓 1.5D 70 转速 (min-1 ) 1390 1115 890 iJ 钛合金 ae O.ID (60-80) 进给速度 (mm/min) 560 530 420 TB ap 矣 1.5D 45 转速 (min-1 ) 895 715 570 钛合金 ae O.ID (40-60) 进给速度 (mm/min) 360 340 270 ST200-RN5 钦合金 For Titanium Alloys-槽统Slotting 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削霣 (mm ) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 16 20 25 TA 钛合金 ap 在 0.3D 65 (50-80) 转速 (min-1 ) 1290 1035 830 ae 1D 进给速度 (mm/min) 515 465 370 TC 钛合金 ap 每 0.3D 60 (50-70) 转速 (min-1 ) 1195 955 765 ae 1D 进给速度 (mm/min) 475 430 340 TB 钛合金 ap 0.25D 40 (30-50) 转速 (min-1 ) 795 635 510 ae彡 1D 进给速度 (mm/min) 320 285 230 1.请使用刚性较高的机床，建议采用强力铣削刀柄。 Make sure workpiece and machine are suitable, use high quality collect chucks. 2.请根据实际加工工况 设备刚性等情况可适当调整转速和进给速度。 Please adjust the speed feed and cutting depth according to actual cutting conditions. 3.上表按照刀具悬长为直径4倍以下是所制订的，如果刀具悬长过长，加工时易产生振动，此时，请适当调整转速 进给速度和切深量。 The milling cindition are for an endmill where the tool overhang length ie less than 4D. When the tool overhang length is longer, please adjust the speed, feed and cutting depth. 4.如果刀具喉大于直径的15%，那么切深ap减少30%，每齿进给Sfz降低20%。 If corner radius is >15% of D then ap=-30%, fz=-20%.
