155 Каталог DEREK 2017 Режущий инструмент и оснастка инструментальная для станков Стр.B43

Каталог DEREK 2017 Инструмент и оснастка для станков Стр. B43 0155 Lab2u

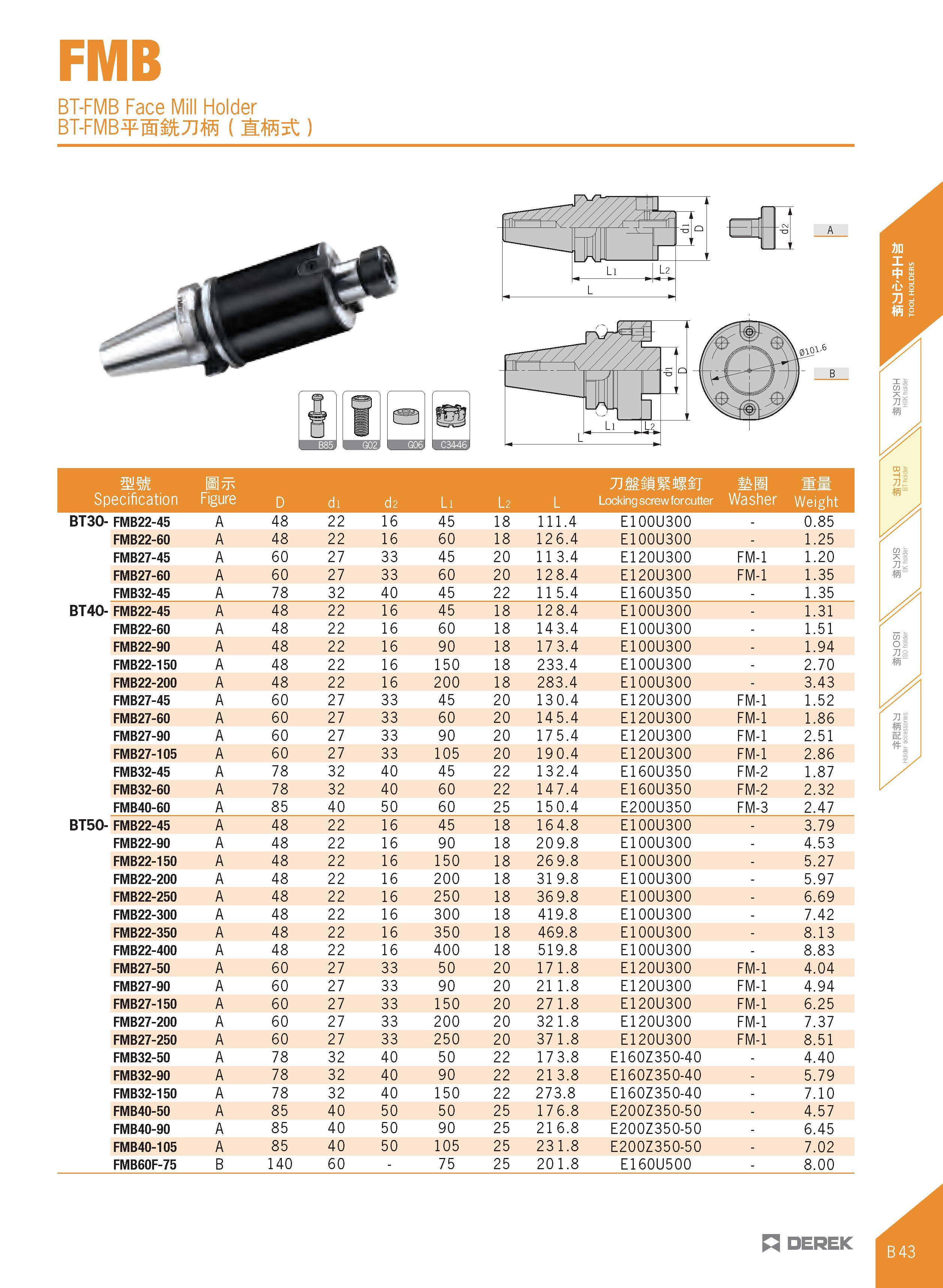

FMB BT-FMB Face Mill Holder BT-FMB¥ 8fe7Jffi ( ) mm Specification Bttc Figure D di d2 Li L2 L umimnsi Locking screw for cutter mm Washer Weight BT30- FMB22-45 A 48 22 16 45 18 111.4 E100U300 - 0.85 FMB22-60 A 48 22 16 60 18 126.4 E100U300 - 1.25 FMB27-45 A 60 27 33 45 20 11 3.4 E120U300 FM-1 1.20 FMB27-60 A 60 27 33 60 20 128.4 E120U300 FM-1 1.35 FMB32-45 A 78 32 40 45 22 11 5.4 E160U350 - 1.35 BT40- FMB22-45 A 48 22 16 45 18 128.4 E100U300 - 1.31 FMB22-60 A 48 22 16 60 18 143.4 E100U300 - 1.51 FMB22-90 A 48 22 16 90 18 173.4 E100U300 - 1.94 FMB22-150 A 48 22 16 150 18 233.4 E100U300 - 2.70 FMB22-200 A 48 22 16 200 18 283.4 E100U300 - 3.43 FMB27-45 A 60 27 33 45 20 130.4 E120U300 FM-1 1.52 FMB27-60 A 60 27 33 60 20 145.4 E120U300 FM-1 1.86 FMB27-90 A 60 27 33 90 20 175.4 E120U300 FM-1 2.51 FMB27-105 A 60 27 33 105 20 190.4 E120U300 FM-1 2.86 FMB32-45 A 78 32 40 45 22 132.4 E160U350 FM-2 1.87 FMB32-60 A 78 32 40 60 22 147.4 E160U350 FM-2 2.32 FMB40-60 A 85 40 50 60 25 150.4 E200U350 FM-3 2.47 BT50- FMB22-45 A 48 22 16 45 18 164.8 E100U300 - 3.79 FMB22-90 A 48 22 16 90 18 209.8 E100U300 - 4.53 FMB22-150 A 48 22 16 150 18 269.8 E100U300 - 5.27 FMB22-200 A 48 22 16 200 18 31 9.8 E100U300 - 5.97 FMB22-250 A 48 22 16 250 18 369.8 E100U300 - 6.69 FMB22-300 A 48 22 16 300 18 419.8 E100U300 - 7.42 FMB22-350 A 48 22 16 350 18 469.8 E100U300 - 8.13 FMB22-400 A 48 22 16 400 18 519.8 E100U300 - 8.83 FMB27-50 A 60 27 33 50 20 171.8 E120U300 FM-1 4.04 FMB27-90 A 60 27 33 90 20 21 1.8 E120U300 FM-1 4.94 FMB27-150 A 60 27 33 150 20 271.8 E120U300 FM-1 6.25 FMB27-200 A 60 27 33 200 20 321.8 E120U300 FM-1 7.37 FMB27-250 A 60 27 33 250 20 371.8 E120U300 FM-1 8.51 FMB32-50 A 78 32 40 50 22 173.8 E160Z350-40 - 4.40 FMB32-90 A 78 32 40 90 22 213.8 E160Z350-40 - 5.79 FMB32-150 A 78 32 40 150 22 273.8 E160Z350-40 - 7.10 FMB40-50 A 85 40 50 50 25 176.8 E200Z350-50 - 4.57 FMB40-90 A 85 40 50 90 25 216.8 E200Z350-50 - 6.45 FMB40-105 A 85 40 50 105 25 231.8 E200Z350-50 - 7.02 FMB60F-75 B 140 60 - 75 25 201.8 E160U500 - 8.00 n DEPEK
