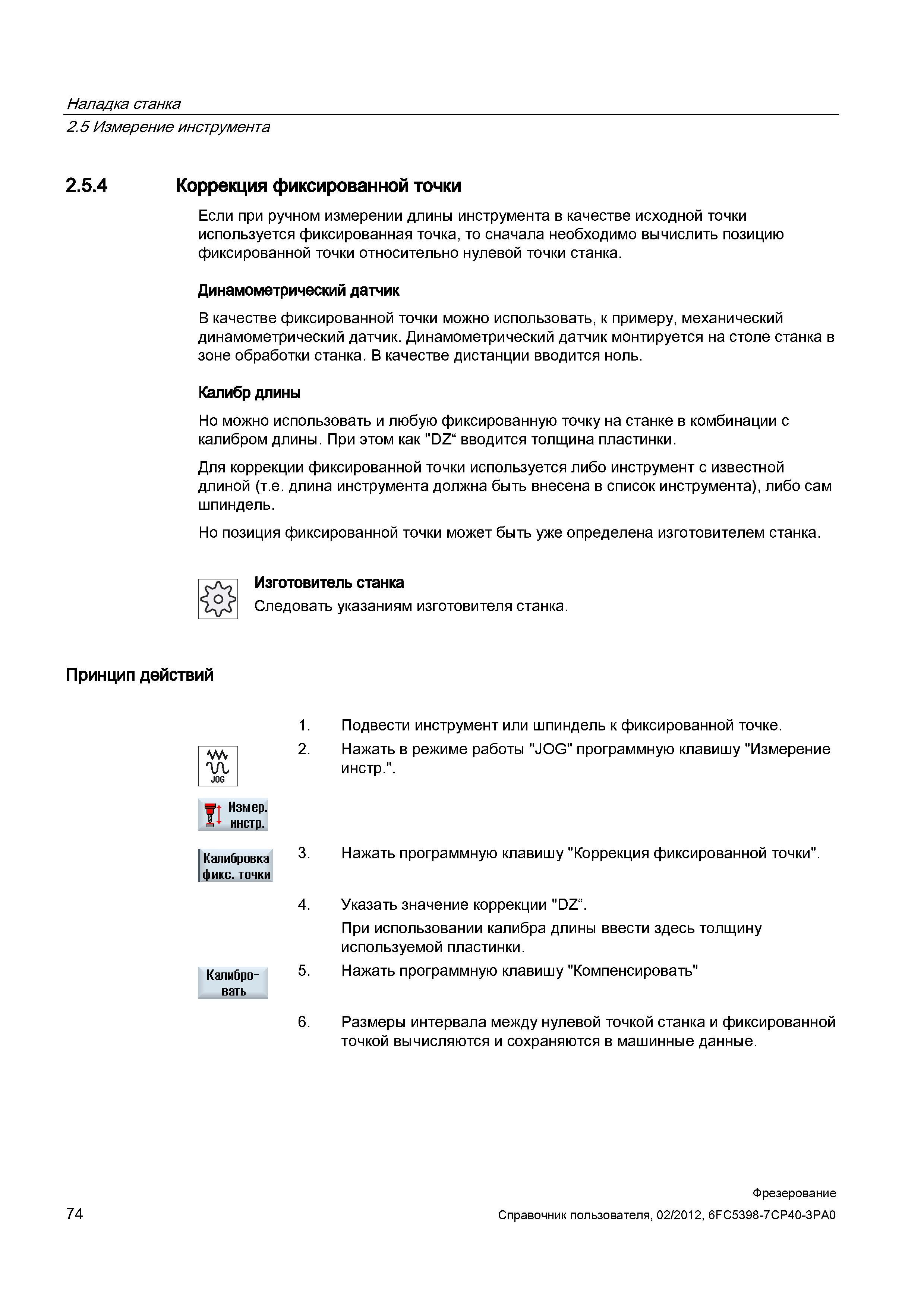

Измерение инструмента 2.5.4 Коррекция фиксированной точки Если при ручном измерении длины инструмента в качестве исходной точки используется фиксированная точка, то сначала необходимо вычислить позицию фиксированной точки относительно нулевой точки станка. Динамометрический датчик В качестве фиксированной точки можно использовать, к примеру, механический динамометрический датчик. Динамометрический датчик монтируется на столе станка в зоне обработки станка. В качестве дистанции вводится ноль. Калибр длины Но можно использовать и любую фиксированную точку на станке в комбинации с калибром длины. При этом как "DZ“ вводится толщина пластинки. Для коррекции фиксированной точки используется либо инструмент с известной длиной (т.е. длина инструмента должна быть внесена в список инструмента), либо сам шпиндель. Но позиция фиксированной точки может быть уже определена изготовителем станка. Изготовитель станка Следовать указаниям изготовителя станка. Принцип действий Подвести инструмент или шпиндель к фиксированной точке. Нажать в режиме работы "JOG" программную клавишу "Измерение инстр.". Нажать программную клавишу "Коррекция фиксированной точки". Указать значение коррекции "DZ“. При использовании калибра длины ввести здесь толщину используемой пластинки. Нажать программную клавишу "Компенсировать" Размеры интервала между нулевой точкой станка и фиксированной точкой вычисляются и сохраняются в машинные данные. Wv ЯЛ, JOG 1. 2. I Калибровка фикс, точки Калибро- вать 4 6 74 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Наладка станка 2.5
