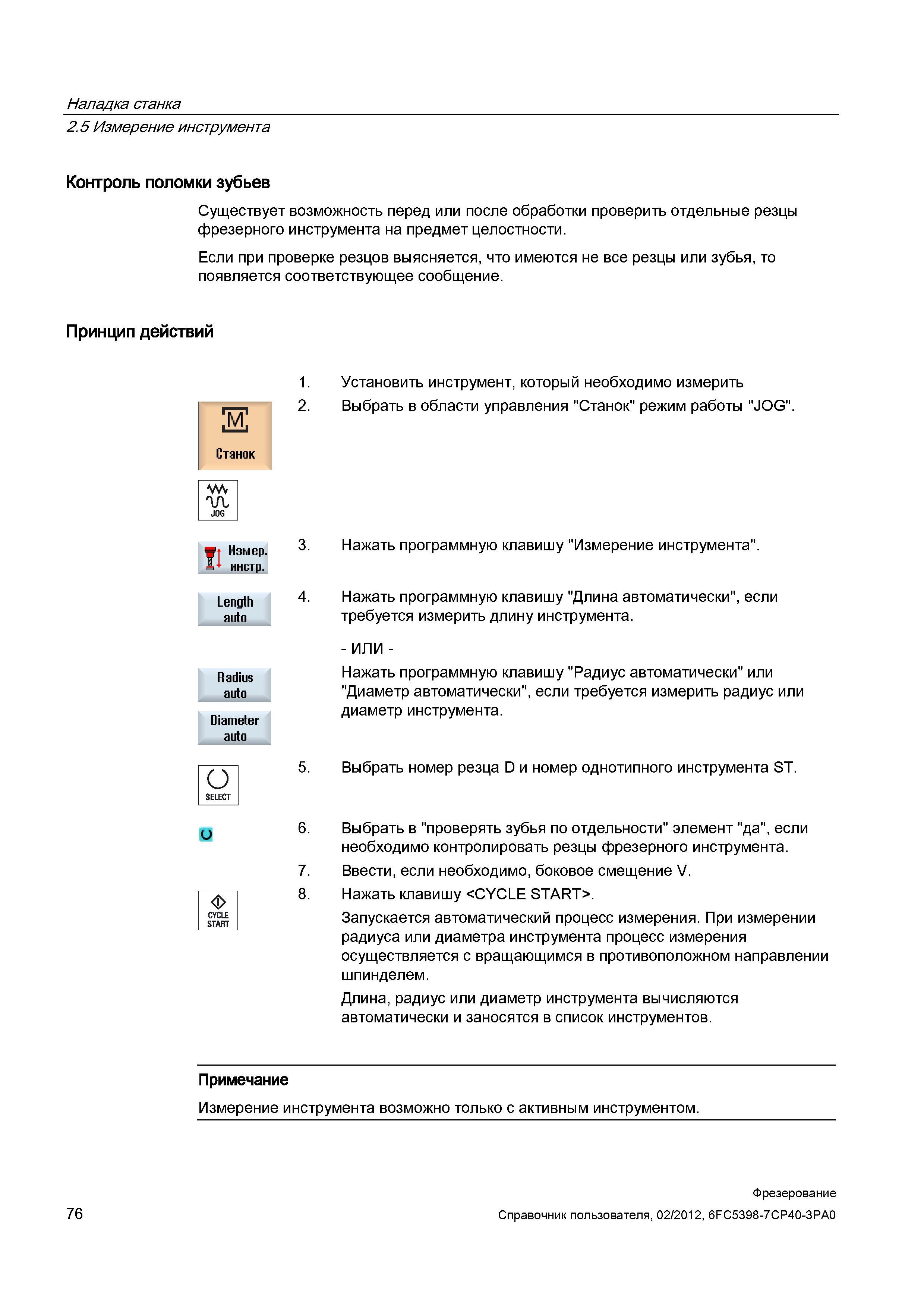

Измерение инструмента Контроль поломки зубьев Существует возможность перед или после обработки проверить отдельные резцы фрезерного инструмента на предмет целостности. Если при проверке резцов выясняется, что имеются не все резцы или зубья, то появляется соответствующее сообщение. Принцип действий WV JOG 1. Установить инструмент, который необходимо измерить 2. Выбрать в области управления "Станок" режим работы "JOG". Нажать программную клавишу "Измерение инструмента". Length auto Radius auto Diameter auto О Нажать программную клавишу "Длина автоматически", если требуется измерить длину инструмента. Нажать программную клавишу "Радиус автоматически" или "Диаметр автоматически", если требуется измерить радиус или диаметр инструмента. Выбрать номер резца D и номер однотипного инструмента ST. u 6. Выбрать в "проверять зубья по отдельности" элемент "да", если необходимо контролировать резцы фрезерного инструмента. 7. Ввести, если необходимо, боковое смещение V. 8. Нажать клавишу . Запускается автоматический процесс измерения. При измерении радиуса или диаметра инструмента процесс измерения осуществляется с вращающимся в противоположном направлении шпинделем. Длина, радиус или диаметр инструмента вычисляются автоматически и заносятся в список инструментов. Примечание Измерение инструмента возможно только с активным инструментом. 76 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Наладка станка 2.5
