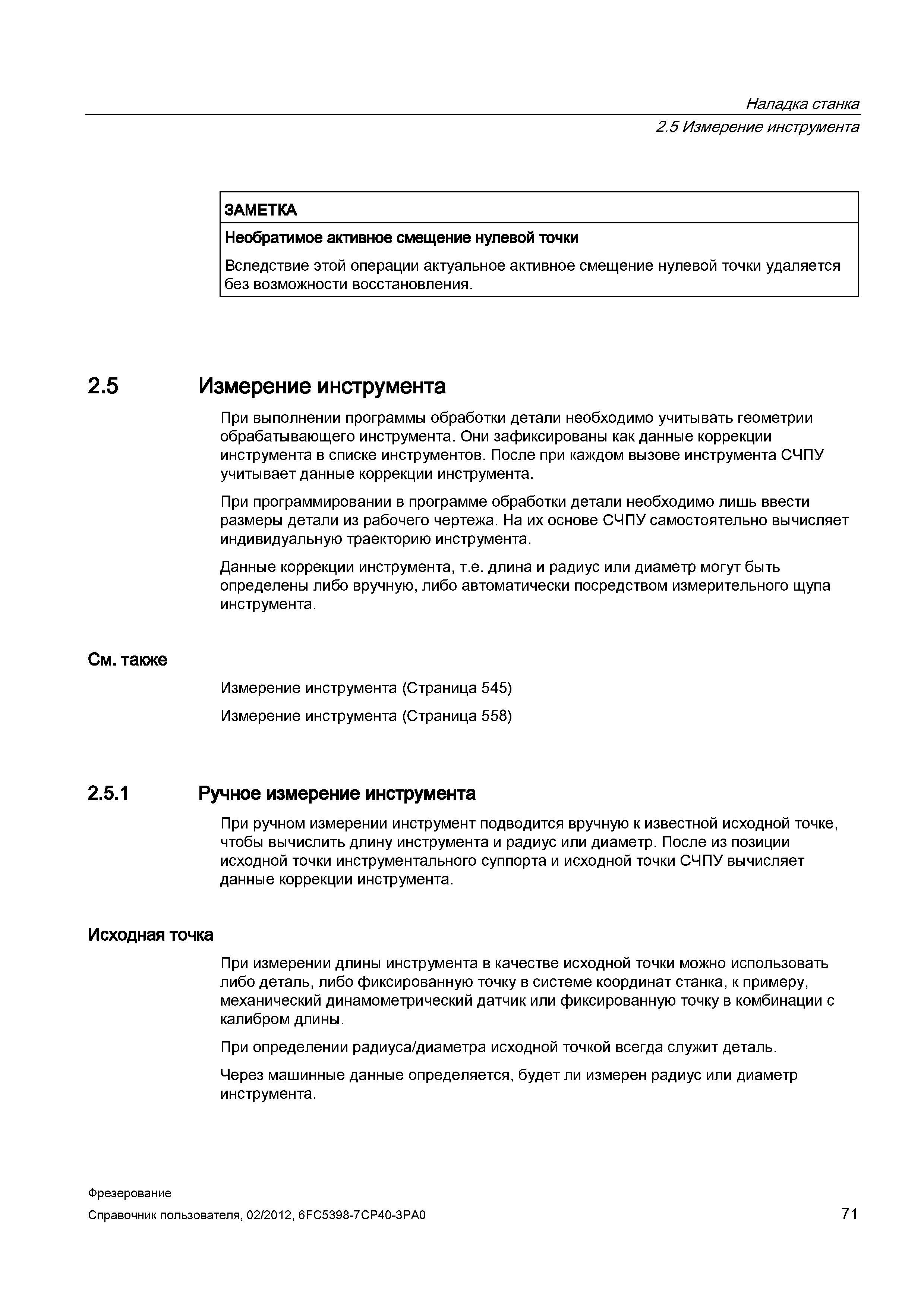

Измерение инструмента Необратимое активное смещение нулевой точки Вследствие этой операции актуальное активное смещение нулевой точки удаляе

Измерение инструмента Необратимое активное смещение нулевой точки Вследствие этой операции актуальное активное смещение нулевой точки удаляется без возможности восстановления. 2.5 Измерение инструмента При выполнении программы обработки детали необходимо учитывать геометрии обрабатывающего инструмента. Они зафиксированы как данные коррекции инструмента в списке инструментов. После при каждом вызове инструмента СЧПУ учитывает данные коррекции инструмента. При программировании в программе обработки детали необходимо лишь ввести размеры детали из рабочего чертежа. На их основе СЧПУ самостоятельно вычисляет индивидуальную траекторию инструмента. Данные коррекции инструмента, т.е. длина и радиус или диаметр могут быть определены либо вручную, либо автоматически посредством измерительного щупа инструмента. См. также Измерение инструмента (Страница 545) Измерение инструмента (Страница 558) 2.5.1 Ручное измерение инструмента При ручном измерении инструмент подводится вручную к известной исходной точке, чтобы вычислить длину инструмента и радиус или диаметр. После из позиции исходной точки инструментального суппорта и исходной точки СЧПУ вычисляет данные коррекции инструмента. Исходная точка При измерении длины инструмента в качестве исходной точки можно использовать либо деталь, либо фиксированную точку в системе координат станка, к примеру, механический динамометрический датчик или фиксированную точку в комбинации с калибром длины. При определении радиуса/диаметра исходной точкой всегда служит деталь. Через машинные данные определяется, будет ли измерен радиус или диаметр инструмента. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 71 Наладка станка 2.5
