Фрезы Korloy со сменными режущими пластинами FMR P-positive

Фрезы Korloy со сменными режущими пластинами FMR P-positive

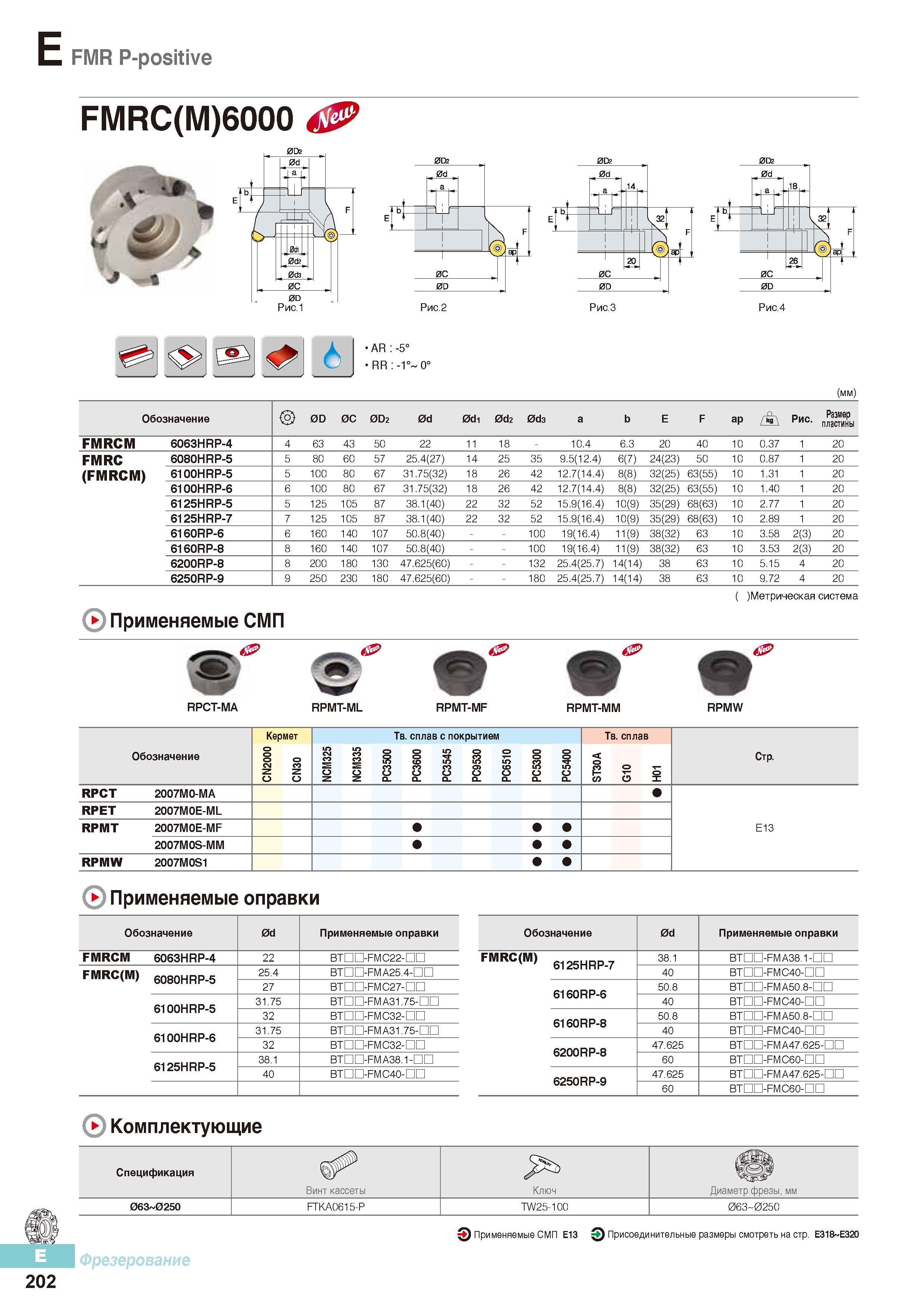

Фрезы Korloy со сменными режущими пластинами FMR P-positive _ H 0C 4 Рис.2 Рис.З AR -5° RR -1° 0° Обозначение 0D 0С 0D2 0d 0di 0d2 0d3 a b E F ap A Рис. Размер пластины FMRCM 6063HRP-4 4 63 43 50 22 11 18 - 10.4 6.3 20 40 10 0.37 1 20 FMRC 6080HRP-5 5 80 60 57 25.4(27) 14 25 35 9.5(12.4) 6(7) 24(23) 50 10 0.87 1 20 (FMRCM) 6100HRP-5 5 100 80 67 31.75(32) 18 26 42 12.7(14.4) 8(8) 32(25) 63(55) 10 1.31 1 20 6100HRP-6 6 100 80 67 31.75(32) 18 26 42 12.7(14.4) 8(8) 32(25) 63(55) 10 1.40 1 20 6125HRP-5 5 125 1 05 87 38.1(40) 22 32 52 1 5.9(1 6.4) 10(9) 35(29) 68(63) 10 2.77 1 20 6125HRP-7 7 125 1 05 87 38.1(40) 22 32 52 1 5.9(1 6.4) 10(9) 35(29) 68(63) 10 2.89 1 20 6160RP-6 6 160 1 40 107 50.8(40) 100 19(16.4) 11(9) 38(32) 63 10 3.58 2(3) 20 6160RP-8 8 160 1 40 107 50.8(40) 100 19(16.4) 11(9) 38(32) 63 10 3.53 2(3) 20 6200RP-8 8 200 1 80 130 47.625(60) 132 25.4(25.7) 14(14) 38 63 10 5.15 4 20 6250RP-9 9 250 230 180 47.625(60) 180 25.4(25.7) 14(14) 38 63 10 9.72 4 20 Метрическая система Применяемые СМП RPCT-MA RPMT-ML RPMT-MF RPMT-MM RPMW Обозначение Кермет Твердый сплав с покрытием Твердый сплав Стр. CN2000 CN30 NCM325 NCM335 PC3500 PC3600 PC3545 PC9530 PC6510 PC5300 PC5400 ST30A G10 H01 RPCT 2007M0-MA RPET 2007M0E-ML RPMT 2007M0E-MF E13 2007M0S-MM RPMW 2007M0S1 Применяемые оправки Обозначение 0d Применяемые оправки FMRCM 6063HRP-4 22 ВТПП-РМС22-ПП FMRC(M) 6080HRP-5 25.4 ВТПП-РМА25.4-ПП 27 BTDD-FMC27-nn 6100HRP-5 31.75 BTDD-FMA31.75-nn 32 BTDD-FMC32-nn 6100HRP-6 31.75 BTDD-FMA31.75-nn 32 BTDD-FMC32-nn 6125HRP-5 38.1 BTDD-FMA38.1-nn 40 BTDD-FMC40-nn Обозначение 0d Применяемые оправки FMRC(M) 6125HRp_7 38.1 BTDD-FMA38.1-nn 40 BTDD-FMC40-nn 6160RP-6 50.8 BTDD-FMA50.8-nn 40 BTDD-FMC40-nn 6160RP-8 50.8 BTDD-FMA50.8-nn 40 BTDD-FMC40-nn 6200RP-8 47.625 BTDD-FMA47.625-nn 60 BTDD-FMC60-nn 6250RP-9 47.625 BTDD-FMA47.625-nn 60 BTDD-FMC60-nn Комплектующие Спецификация Винт кассеты Ключ Диаметр фрезы, мм 063 025O FTKA0615-P TW25-100 063 0250 Применяемые СМП Е13 Присоединительные размеры смотреть на стр. Е318 Е320 Фрезерование 202
