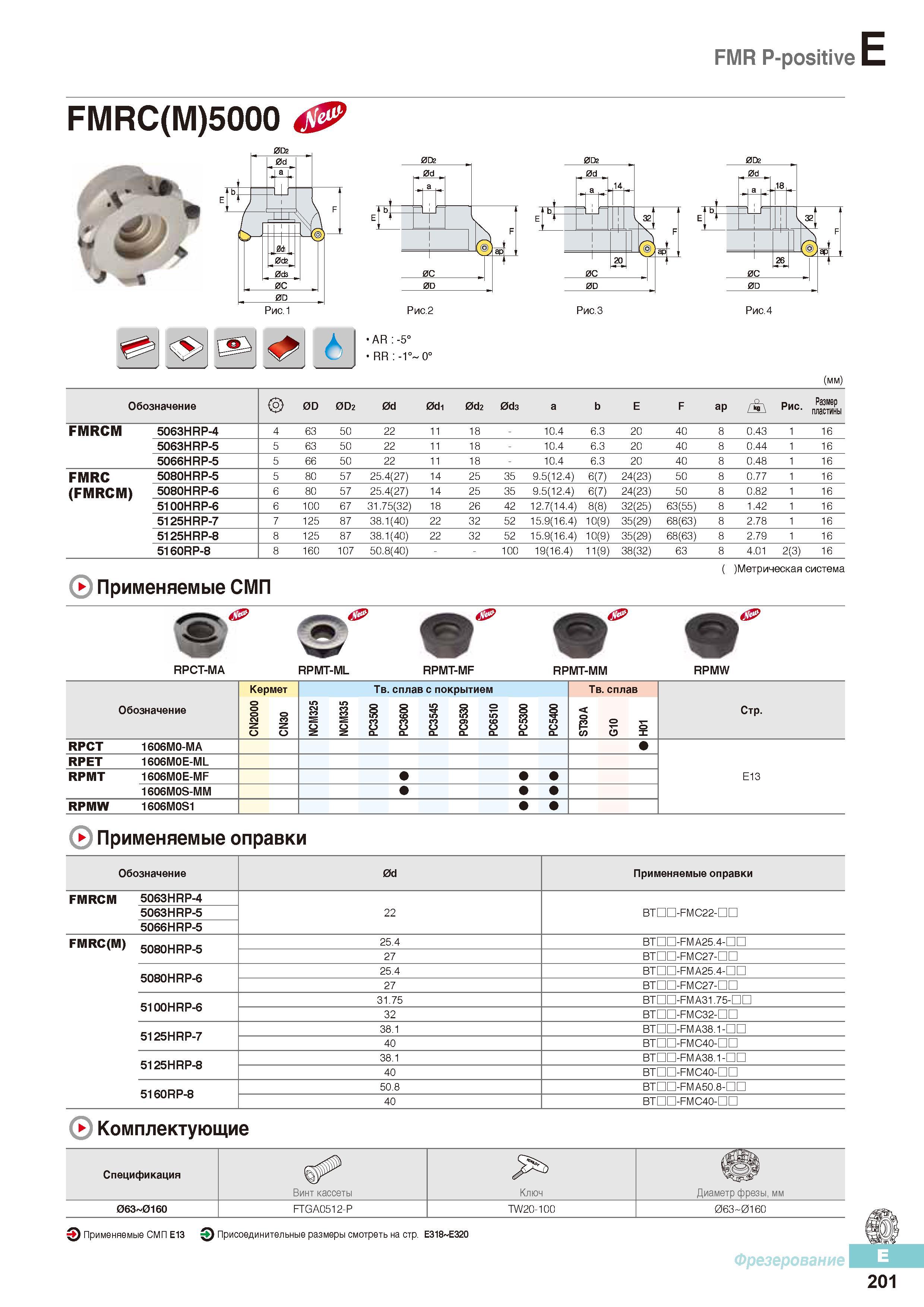

Фрезы Korloy со сменными режущими пластинами FMR P-positive FMRC(M)5000 _ Рис.2 AR:-5° RR -1° 0° Рис.4 (мм) Обозначение 0D 0D2 0d 0di 0d2 0d3 a b E F ap Рис. Размер пластины FMRCM 5063HRP-4 4 63 50 22 11 18 - 10.4 6.3 20 40 8 0.43 1 16 5063HRP-5 5 63 50 22 11 18 - 10.4 6.3 20 40 8 0.44 1 16 5066HRP-5 5 66 50 22 11 18 - 10.4 6.3 20 40 8 0.48 1 16 FMRC 5080HRP-5 5 80 57 25.4(27) 14 25 35 9.5(12.4) 6(7) 24(23) 50 8 0.77 1 16 (FMRCM) 5080HRP-6 6 80 57 25.4(27) 14 25 35 9.5(12.4) 6(7) 24(23) 50 8 0.82 1 16 5100HRP-6 6 100 67 31.75(32) 18 26 42 12.7(14.4) 8(8) 32(25) 63(55) 8 1 .42 1 16 5125HRP-7 7 125 87 38.1(40) 22 32 52 15.9(16.4) 10(9) 35(29) 68(63) 8 2.78 1 16 5125HRP-8 8 125 87 38.1(40) 22 32 52 15.9(16.4) 10(9) 35(29) 68(63) 8 2.79 1 16 5160RP-8 8 160 107 50.8(40) 100 19(16.4) 11(9) 38(32) 63 8 4.01 2(3) 16 Применяемые СМП Метрическая система RPCT-MA RPMT-ML RPMT-MF RPMT-MM RPMW Обозначение Кермет Твердый сплав с покрытием Твердый сплав CN2000 CN30 NCM325 NCM335 РС3500 РС3600 РС3545 РС9530 РС6510 РС5300 РС5400 < о Р (Л О 5 X RPCT 1606M0-MA RPET 1606M0E-ML RPMT 1606M0E-MF 1606M0S-MM RPMW 1606M0S1 Стр. E13 Применяемые оправки Обозначение 0d Применяемые оправки FMRCM 5063HRP-4 22 BTDD-FMC22-DC 5063HRP-5 5066HRP-5 FMRC(M) 5o80HRP-5 25.4 ВТПП-РМА25.4-ПП 27 BTDD-FMC27-nn 5080HRP-6 25.4 BTDD-FMA25.4-nn 27 BTDD-FMC27-nn 5100HRP-6 31.75 BTDD-FMA31.75-nn 32 BTDD-FMC32-nn 5125HRP-7 38.1 BTDD-FMA38.1-nn 40 BTDD-FMC40-nn 5125HRP-8 38.1 BTDD-FMA38.1-nn 40 BTDD-FMC40-nn 5160RP-8 50.8 BTDD-FMA50.8-nn 40 BTDD-FMC40-nn Спецификация Винт кассеты Ключ Диаметр фрезы, мм 063 016O FTGA0512-P TW20-100 063 0160 Применяемые СМП Е13 Присоединительные размеры смотреть на стр. Е318 Е320 Фрезерование 201
