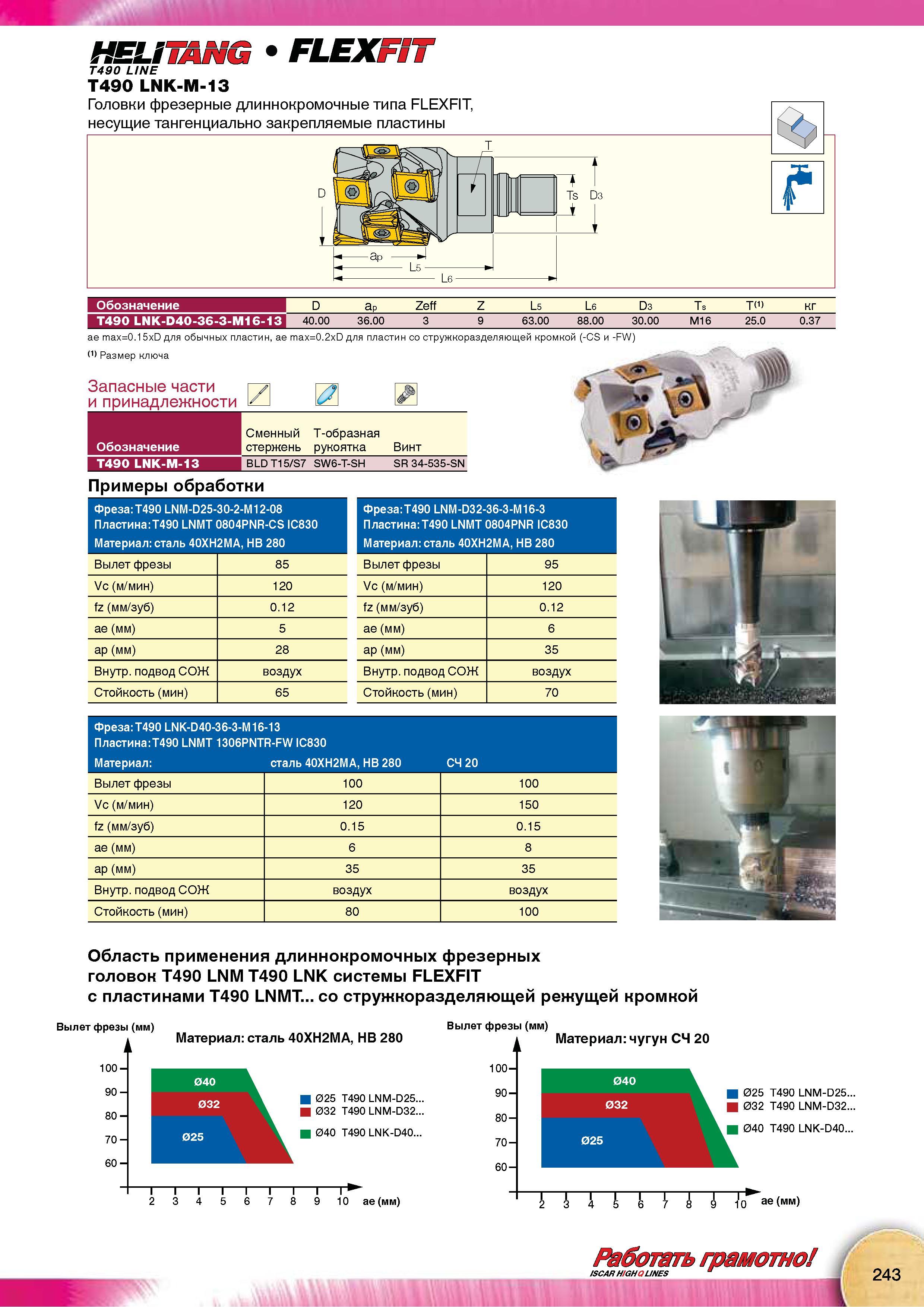

Фрезы Iscar HELITANG FLEX LINE T490 LNK-M-13 Обозначение Эскиз с основными размерами Области применения фрезерного инструмента Комплектующие Запасные части

Фрезы Iscar HELITANG FLEX LINE T490 LNK-M-13 Обозначение Эскиз с основными размерами Области применения фрезерного инструмента Комплектующие Запасные части

Фрезы Iscar HELITANG FLEX LINE T490 LNK-M-13 Обозначение Эскиз с основными размерами Области применения фрезерного инструмента Комплектующие Запасные части _ и принадлежности Обозначение Сменный стержень Т-образная рукоятка Винт T490 LNK-M-13 BLD T15/S7 SW6-T-SH SR 34-535-SN Примеры обработки Фреза Т490 LNM-D25-30-2-M12-08 Пластина:Т490 LNMT 0804PNR-CS IC830 Материал сталь 40ХН2МА, НВ 280 Вылет фрезы 85 Vc (м/мин) 120 fz (мм/зуб) 0.12 ае (мм) 5 ар (мм) 28 Внутренний подвод СОЖ воздух Стойкость (мин) 65 Фреза:Т490 LNM-D32-36-3-M16-3 Пластина:Т490 LNMT 0804PNR IC830 Материал сталь 40ХН2МА, НВ 280 Вылет фрезы 95 Vc (м/мин) 120 fz (мм/зуб) 0.12 ае (мм) 6 ар (мм) 35 Внутренний подвод СОЖ воздух Стойкость (мин) 70 Фреза Т490 LNK-D40-36-3-M16-13 Пластина:Т490 LNMT 1306PNTR-FWIC830 Материал сталь 40ХН2МА, НВ 280 СЧ 20 Вылет фрезы 100 100 Vc (м/мин) 120 150 fz (мм/зуб) 0.15 0.15 ае (мм) 6 8 ар (мм) 35 35 Внутренний подвод СОЖ воздух воздух Стойкость (мин) 80 100 Область применения длиннокромочных фрезерных головок Т490 LNM Т490 LNK системы FLEXFIT с пластинами Т490 LNMT со стружкоразделяющей режущей кромкой Материал сталь 40ХН2МА, НВ 280 Вылет фрезы (мм) 025 Т490 LNM-D25 032 Т490 LNM-D32 040 Т490 LNK-D40 ае (мм) 100- 90- 70- 60- Материал чугун СЧ 20 025 Т490 LNM-D25 032 Т490 LNM-D32 040 Т490 LNK-D40 10 ае (мм) Работать грамотно ISCAR HIGH Q LINES 243 D Ap Zeff z l 5 L6 D3 Ts Td) КГ Т490 LNK-D40-36-3-M16-13 j 40.00 36.00 3 9 63.00 88.00 30.00 M16 25.0 0.37 ae max=0.15xD для обычных пластин, ae max=0.2xD для пластин со стружкоразделяющей кромкой (-CS и -FW) Размер ключа
