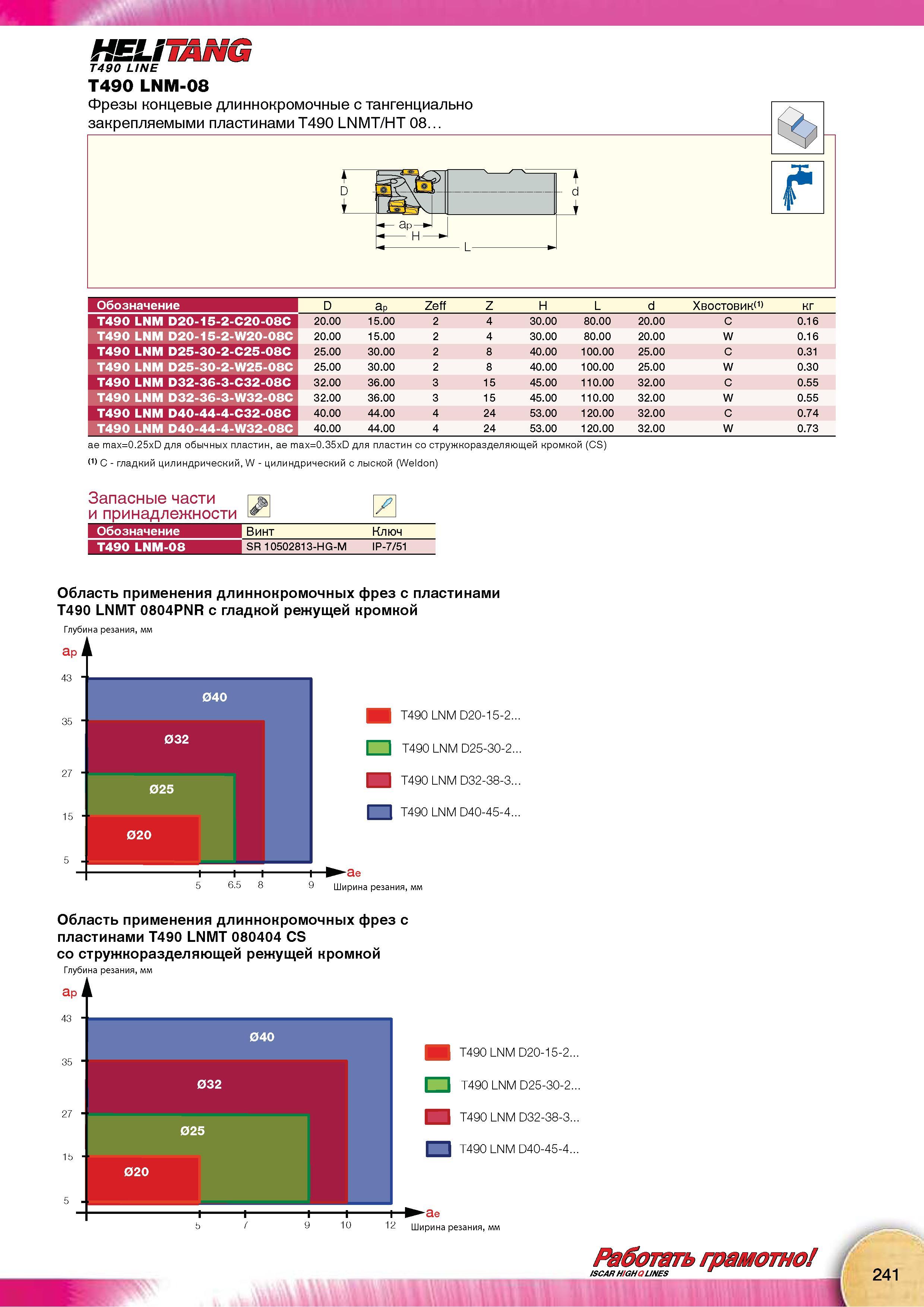

Длиннокромочные кукурузные концевые фрезы Iscar HELITANG T490 LNM с тангенциально закрепляемыми сменными многогранными пластинами Обозначение фрезерного инструмента _ по производителю D Ap Zeff Z Н L d Хвостовик кг Т490 LNM D20-15-2-С20-08С 20.00 15.00 2 4 30.00 80.00 20.00 с 0.16 Т490 LNM D20-15-2-W20-08C 20.00 15.00 2 4 30.00 80.00 20.00 W 0.16 Т490 LNM D25-30-2-C25-08C 25.00 30.00 2 8 40.00 100.00 25.00 с 0.31 Т490 LNM D25-30-2-W25-08C 25.00 30.00 2 8 40.00 100.00 25.00 W 0.30 Т490 LNM D32-36-3-C32-08C 32.00 36.00 3 15 45.00 110.00 32.00 с 0.55 Т490 LNM D32-36-3-W32-08C 32.00 36.00 3 15 45.00 110.00 32.00 W 0.55 Т490 LNM D40-44-4-C32-08C 40.00 44.00 4 24 53.00 120.00 32.00 с 0.74 Т490 LNM D40-44-4-W32-08C 40.00 44.00 4 24 53.00 120.00 32.00 W 0.73 ae max=0.25xD для обычных пластин, ae max=0.35xD для пластин со стружкоразделяющей кромкой (CS) W С - гладкий цилиндрический, W - цилиндрический с лыской (Weldon) Запасные части и принадлежности Обозначение Винт Ключ Т490 LNM-08 SR 10502813-HG-M IP-7/51 Область применения длиннокромочных фрез с пластинами Т490 LNMT 0804PNR с гладкой режущей кромкой Глубина резания, мм аР А 040 Т490 LNM D20-15-2. 032 Т490 LNM D25-30-2 025 Т490 LNM D32-38-3. Т490 LNM D40-45-4. 020 ШВЯш1 1 1 1 1 ае 5 6.5 8 9 Ширина резания, мм Область применения длиннокромочных фрез с пластинами Т490 LNMT 080404 CS со стружкоразделяющей режущей кромкой Глубина резания, мм аР 43 t 27 040 032 025 020 Щ Т490 LNM D20-15-2 Т490 LNM D25-30-2 Т490 LNM D32-38-3 Т490 LNM D40-45-4 Эе 12 Ширина резания, мм ш Работать грамотно ISCAR HIGH О LINES Я 241
