Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding
ISCAR | Каталог ISCAR 2015 Новая продукция для металлообработки (Всего 324 стр.) |
|||||

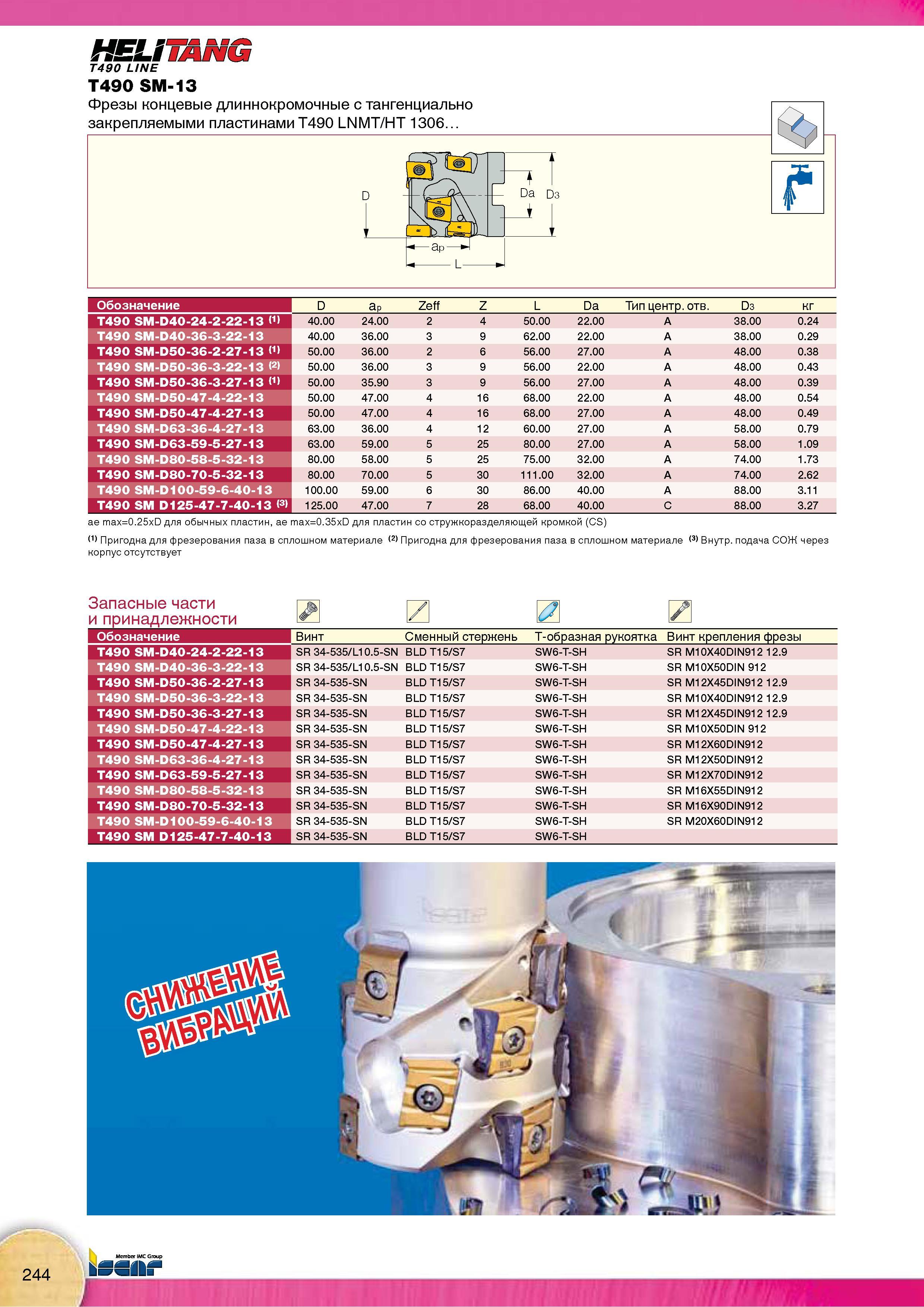

Фрезерный инструмент израильской фирмы Iscar Длиннокромочные насадные сборные фрезы T490 SM-13 с тангенциально закрепляемыми твердосплавными пластинами246 Каталог ISCAR 2015 Новая продукция для металлообработки Режущий инструмент и оснастка Стр.244 |
|||||
Фрезерный инструмент израильской фирмы Iscar Длиннокромочные насадные сборные фрезы T490 SM-13 с тангенциально закрепляемыми твердосплавными пластинами Фрезерный инструмент израильской фирмы Iscar Длиннокромочные насадные сборные фрезы T490 SM-13 с тангенциально закрепляемыми твердосплавными пластинами _ режущими Обозначение D Ap Zeff Z L Da Тип центр, отв. D3 КГ Т490 SM-D40-24-2-22-13 40.00 24.00 2 4 50.00 22.00 А 38.00 0.24 Т490 SM-D40-36-3-22-13 40.00 36.00 3 9 62.00 22.00 А 38.00 0.29 Т490 SM-D50-36-2-27-13 50.00 36.00 2 6 56.00 27.00 А 48.00 0.38 Т490 SM-D50-36-3-22-13 <2> 50.00 36.00 3 9 56.00 22.00 А 48.00 0.43 Т490 SM-D50-36-3-27-13 50.00 35.90 3 9 56.00 27.00 А 48.00 0.39 Т490 SM-D50-47-4-22-13 50.00 47.00 4 16 68.00 22.00 А 48.00 0.54 Т490 SM-D50-47-4-27-13 50.00 47.00 4 16 68.00 27.00 А 48.00 0.49 Т490 SM-D63-36-4-27-13 63.00 36.00 4 12 60.00 27.00 А 58.00 0.79 Т490 SM-D63-59-5-27-13 63.00 59.00 5 25 80.00 27.00 А 58.00 1.09 Т490 SM-D80-58-5-32-13 80.00 58.00 5 25 75.00 32.00 А 74.00 1.73 Т490 SM-D80-70-5-32-13 80.00 70.00 5 30 111.00 32.00 А 74.00 2.62 Т490 SM-D100-59-6-40-13 100.00 59.00 6 30 86.00 40.00 А 88.00 3.11 Т490 SM D125-47-7-40-13 125.00 47.00 7 28 68.00 40.00 С 88.00 3.27 ae max=0.25xD для обычных пластин, ae max=0.35xD для пластин со стружкоразделяющей кромкой (CS) Пригодна для фрезерования паза в сплошном материале Пригодна для фрезерования паза в сплошном материале Внутр. подача СОЖ через корпус отсутствует Запасные части и принадлежности Обозначение Винт Сменный стержень Т-образная рукоятка Винт крепления фрезы Т490 SM-D40-24-2-22-13 SR 34-535/L10.5-SN BLD T15/S7 SW6-T-SH SR M10X40DIN912 12.9 Т490 SM-D40-36-3-22-13 SR 34-535/L10.5-SN BLD T15/S7 SW6-T-SH SR M10X50DIN 912 Т490 SM-D50-36-2-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X45DIN912 12.9 Т490 SM-D50-36-3-22-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X40DIN912 12.9 Т490 SM-D50-36-3-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X45DIN912 12.9 Т490 SM-D50-47-4-22-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X50DIN 912 Т490 SM-D50-47-4-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR М12X60DIN912 Т490 SM-D63-36-4-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR М12X50DIN912 Т490 SM-D63-59-5-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR М12X70DIN912 Т490 SM-D80-58-5-32-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X55DIN912 Т490 SM-D80-70-5-32-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X90DIN912 Т490 SM-D100-59-6-40-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M20X60DIN912 Т490 SM D125-47-7-40-13 SR 34-535-SN BLD T15/S7 SW6-T-SH HELITANG T490 LINE Металлорежущий |
|||||
